2020, Vol. 41
2. 江苏省地理信息资源开发与利用协同创新中心, 南京 210023
2. Jiangsu Center for Collaborative Innovation in Geographical Information Resource Development and Application, Nanjing 210023, China
城市水环境是城市生态环境的重要组成部分.然而, 城市河流污染问题日趋严重, 许多城市河流出现了常年性或季节性的黑臭现象[1].水体黑臭是水体有机污染的一种极端现象, 是水体极端污染状态表现形式.现有的研究表明, 城市黑臭水体产生的主要原因是由于水中的藻类和细菌的新陈代谢以及人类向水体中过度排放有机物引起的[2].住房和城乡建设部发布的《城市黑臭水体整治工作指南》[3]定义城市黑臭水体为城市建成区内, 呈现令人不悦的颜色和(或)散发令人不适气味的水体的统称.为了控制和治理这种严重的水污染情况, 2015年4月2日国务院颁发了《水污染防治行动计划》(“水十条”)明确指出, 到2030年全国城市建成区黑臭水体总体得到消除.持续、有效的黑臭水体监测, 是进行黑臭水体整治的前提.常规的黑臭水体监测不连续, 不能全面反映整个城市黑臭水体水质实际状况, 不利于城市黑臭水体的识别与对黑臭程度的评价.而卫星遥感监测其宏观性、动态性和科学性的特点, 为城市水环境的监测提供了新的解决思路与方法[4].
早期国内外学者更多地专注于黑臭水体形成机制[5~11]、评价[12~18]和治理[19~27], 往后开始关注黑臭水体的光学特性[28~31].目前国内诸多学者利用遥感技术, 已经开展了黑臭水体遥感识别的研究[32~41].曹红业[4]分析了重度黑臭、轻度黑臭和一般水体的固有光学量、表观光学量和水质参数特性, 并提出了基于黑臭水体光谱特征的饱和度法和光谱指数模型.温爽等[34]构建了基于GF-2影像的城市黑臭水体遥感识别算法, 包括单波段法、差值法、比值法和色度法, 并认为比值法识别精度最高.姚月等[35]利用沈阳市光谱数据分析了黑臭水体与一般水体的光谱特征, 提出基于反射率光谱的黑臭水体指数, 并基于GF-2影像进行识别精度评价.李佳琦等[36]通过分析黑臭水体形成机制和实验数据, 从光谱特征上构建反映水体清洁程度的光谱指数, 综合光谱指数和解译标志共同进行黑臭水体遥感识别.姚焕玫等[37]基于PlanetScope影像, 提出近红外单波段阈值法、黑臭水体差比值指数法、黑臭水体增强指数法和归一化黑臭水体指数法以及基于色度法的饱和度识别算法, 其中归一化黑臭水体指数法识别正确率最高.占玲骅[38]基于同步实测数据、GF-2影像以及水质参数, 发现采用色度法和饱和度法难以确定区分阈值, 最终采用“角度-比值组合法”进行了黑臭水体识别.
目前构建的模型, 大部分只能进行黑臭水体识别, 而无法区分黑臭程度.然而在黑臭水体治理过程的监管中, 及时掌握水体的黑臭程度是十分有必要的.对黑臭水体进行分级可以揭示河流水体的黑臭程度, 使管理者能正确、全面地掌握水质的动态变化过程, 为针对不同黑臭程度的河流采取不同治理措施提供决策帮助.
此外, 各个研究区的地理位置、气候条件以及污染来源不同, 导致产生黑臭的原因不同, 致使黑臭水体的颜色、光谱等都具有显著差异.因此, 在某一研究区建立的模型, 很难推广应用于其他区域, 为了提高模型的适用性, 本研究拟首先对城市水色进行分类, 针对重度黑臭水体、轻度黑臭水体以及一般水体的光谱特征, 建立黑臭水体识别与分级的决策树模型, 并将模型应用于高空间分辨率卫星数据.本研究提出的模型方法, 可推广应用于类似的水体, 以期为黑臭水体监管提供技术方法.
1 材料与方法 1.1 研究区及样点分布研究区为南京、常州、无锡和扬州(图 1), 这4个城市地处江苏省的中、南部地区, 水网密集, 且有长江横贯东西.此外, 它们皆是长三角中心城市, 位于上海经济圈、南京都市圈和苏锡常都市圈双重辐射区, 经济发达.但随着经济的急剧发展和城镇化进程的发展, 城市河流黑臭现象十分严峻.这不仅影响周边居民的生活和健康, 也制约了经济的发展.本研究于2017~2019年在上述城市开展了地面实验, 共调查了171个样点, 其中黑臭样点83个, 一般水体样点88个, 样点分布如图 1所示.其中104个样点用于建模, 57个样点用于模型评价, 10个样点为卫星数据同步的验证数据.
|
图 1 研究区样点分布示意 Fig. 1 Distribution of sampling points in the study area |
在野外首先对采样点进行反射光谱测量, 其次对透明度、溶解氧和氧化还原电位等参数进行现场测量[34], 同时采集水样放于低温冷藏箱, 并尽快送至实验室测量悬浮物、叶绿素a(chlorophyll a, Chla)、可溶性有机碳(dissolved organic carbon, DOC)、总氮(total nitrogen, TN)、总磷(total phosphorus, TP)、硫化物和氨氮的浓度, 以及颗粒物和有色可溶性有机物(colored dissolved organic matter, CDOM)的吸收系数.
黑臭水体判别结合现场感官感受以及文献[3]规定的水质指标(透明度、溶解氧、氧化还原电位和氨氮), 采样点的黑臭程度分别为重度黑臭、轻度黑臭和非黑臭(一般).
1.3 高分影像数据本研究将构建的模型应用于扬州2019年4月19日PlanetScope卫星数据.该数据多光谱空间分辨率达3 m, 共4个波段, 中心波长分别为487、542、631和813 nm. PlanetScope现有在轨卫星共132颗, 是全球最大的卫星星座, 可实现每天监测全球一次, 相较于其他高分辨率数据, 具备更高频次的重访, 有利于对城市黑臭水体进行动态监测.
2 结果与讨论 2.1 基于水色分类的黑臭水体分级决策树构建 2.1.1 不同黑臭程度水体的水质参数的差异分析根据野外调查结果, 对不同黑臭程度水体的水质参数进行分析(图 2).重度黑臭水体在透明度、溶解氧、氧化还原电位、氨氮、总氮、总磷、硫化物和可溶性有机碳等水质参数中可以明显地区别于轻度黑臭水体与一般水体.其中, 硫化物与黑臭程度的关系最为密切, 水体黑臭程度越高, 硫化物浓度越高.重度黑臭水体含有的硫化物[图 2(g)]浓度均值(5.60±2.14)mg·L-1大约是轻度黑臭水体的8倍, 一般水体的25倍.轻度黑臭水体与一般水体的Chla[图 2(h)]浓度变化范围都较大, 分别为1.75~346.33μg·L-1和0.26~373.43μg·L-1, 但重度黑臭水体的Chla浓度却较低, 为4.30~63.01μg·L-1, 这和李晓洁等[39]的研究相似, 表明Chla浓度与水体的不同黑臭程度的关系较为复杂, 不是简单的线性关系.重度黑臭水体中Chla浓度不仅与总氮、总磷浓度有关, 可能还受其他一些浓度较高的物质影响, 受藻类生长或死亡的影响.
一般而言, 轻度黑臭水体与一般水体的水质参数较接近(图 2), 这也是黑臭水体与一般水体难以区分的重要因素之一.
|
图 2 不同黑臭程度水体水质参数箱型图 Fig. 2 Box diagram of water quality parameters in different degrees of black-odor |
为了考察引起黑臭水体反射光谱差异的光学机制, 对水体组分(色素颗粒物、非色素颗粒物和CDOM)为总吸收系数贡献变化的关系进行分析.由于纯水的吸收是固定的, 因此本节中所指的总吸收不包含纯水的吸收.图 3为440 nm处3种水体组分对总吸收的贡献, 在重度黑臭水体中, 所有样点分散在非色素颗粒物和CDOM占主导的区域, 说明重度黑臭水体中非色素颗粒物和CDOM含量高.此外, 轻度黑臭水体与一般水体都是既有色素颗粒物吸收占主导的, 也有非色素颗粒物吸收占主导的, 但轻度黑臭水体CDOM对总吸收的贡献率整体较重度黑臭水体偏低, 较一般水体偏高, 这与丁潇蕾等[28]的研究结论较为一致.
|
图 3 各组分对不同黑臭程度水体总吸收的贡献 Fig. 3 Contribution of each component to the total absorption of water in different degrees of black-odor |
从图 3看出, 黑臭水体与一般水体中, 水体组分对总吸收的贡献差异不明显.然而, 野外调查表明, 不同水体具有较大的水色差异：一般而言, 黑臭程度越严重, 水体颜色越黑; 悬浮物浓度越高, 水体颜色越黄; 水体中浮游植物越多, 水体颜色越绿.轻度黑臭水体的颜色不仅有灰黑色, 还有墨绿色、灰黄色和浅灰色等, 一般水体的颜色有黄色和绿色等, 但相比于黑臭水体更为清澈.此外, 野外调查发现, 墨绿色的轻度黑臭水体与绿色的一般水体的遥感反射率十分相似, 这也正是利用遥感反射率识别黑臭水体时二者容易混淆的原因之一.通过水质分析可以看出, 墨绿色的轻度黑臭水体中掺杂了硫化铁(FeS)和硫化锰(MnS)等黑灰色物质, 使得较绿色的一般水体浑浊.综上, 水体中物质组成的吸收、散射变化, 从视觉上反映为直观的水色变化, 从光谱上则决定了水面遥感反射率的特征[42, 43], 因此, 通过对水体进行水色分类, 再探讨其光学特征, 能够更好地揭示不同种类黑臭水体的反射波谱的差异.
为了寻找能够更清晰地呈现黑臭水体与一般水体差异的光学特征, 为黑臭水体识别与分级模型构建提供依据, 在此, 对所有样点数据的颜色特征进行分析, 并参照国际标准劳拉比色卡, 定义了城市河流水体的3种颜色系列(图 4)：灰色系、绿色系以及黄色系.灰色系代表黑臭水体, 绿色系和黄色系代表一般水体.其中, 灰色系又分为1~4级, 1级是重度黑臭水体, 2~4级是轻度黑臭水体, 所有的黑臭归到1~4级内, 不管颜色是偏绿色或者偏黄色, 只要是黑臭水体, 按照黑臭水体黑的程度归到灰色系中, 这个色系只包含黑臭程度的信息, 是为了避免同为偏绿色或者偏黄色的黑臭水体和一般水体会混合在一起.对应地, 水体按色度一共分为6类, 即类型1水体(灰黑色)、类型2水体(深灰色)、类型3水体(灰色)、类型4水体(浅灰色)、类型5水体(绿色系)和类型6水体(黄色系).
|
色卡为国际标准比色卡劳拉比色卡, 7035等为代码 图 4 水体色度分级表 Fig. 4 Water color classification table |

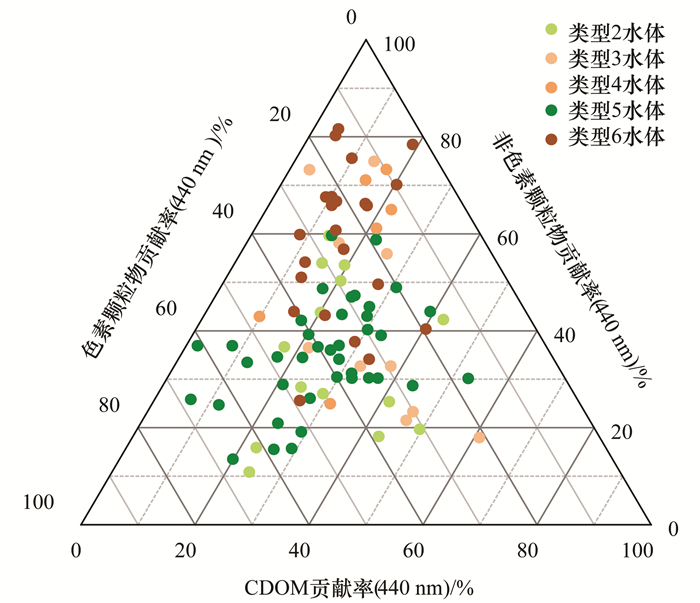

分类后水体组分对总吸收系数的贡献率可以清晰地分为2大类(除去类型1水体, 因为在图 3中类型1水体已经易区分于其他类型水体), 如图 5所示, 类型2和5水体的吸收是以色素颗粒物吸收占主导, 类型3、4和6水体的吸收是以非色素颗粒物吸收占主导的.
|
图 5 各水体组分对类型2~6水体总吸收的贡献 Fig. 5 Contribution of each component to the total absorption of water in type 2-6 water bodies |
图 6(a)~6(f)显示了6类水体的水面反射率的实测光谱, 图 6 (g)为参照PlanetScope数据的光谱响应函数经过波段积分转换为卫星波段等效反射率的光谱曲线.图 6(g)显示出类型1水体与其他几类水体的等效反射率光谱曲线(光谱曲线)有明显的区别, 在487~813 nm波长范围内整体走势非常平缓, 虽具有波动变化, 但波峰波谷不突出.类型1水体在蓝光波段和绿光波段的反射率差值明显区别于其他几种类型水体, 因此, 参考温爽等[44]的研究, 利用黑臭水体差值指数(difference of black-odorous water index, DBWI), 即蓝绿波段反射率的差值, 来区分类型1水体和其他类型水体, 阈值选取如图 7(a)所示, 即当DBWI < 0.0015 sr-1时, 水体被判别为类型1水体; 当DBWI≥0.0015 sr-1时, 水体被判别为其他类型水体.
|
(a)~(f)依次代表类型1~6水体, 类型1为重度黑臭水体, 类型2~4为轻度黑臭水体, 类型5和6为一般水体, 粗线为各类水体的反射率光谱均值, (g)为各类水体模拟到PlanetScope传感器上的等效遥感反射率, 红色区域为不同类型水体的反射率光谱曲线在542、631和813 nm处围成的三角形面积(以类型3、5和6为例), (h)为三波段面积指数(即红色区域)的计算方法 图 6 城市黑臭水体与一般水体的反射率光谱 Fig. 6 Reflectance spectrums of urban black-odor water and general water |
|
图内线表示闽值 图 7 模型阈值选取 Fig. 7 Model threshold selection |
此外, 不同类型水体的反射率光谱曲线在542、631和813nm处围成的三角形面积, 即三波段面积水体指数(green-red-nir area water index, G-R-NIR AWI)大小也有显著差异[图 6(g)红色区域]：以色素颗粒物主导的水体类型(类型2和5水体)G-R-NIR AWI小, 接近于0, 而以非色素颗粒物主导的水体类型(类型3、4和6水体)G-R-NIR AWI大.因此, 以G-R-NIR AWI为指标, 对除了类型1的其它水体类型进行进一步细分.G-R-NIR AWI的计算方法[图 6(h)]为梯形ABCF与梯形FCDE的和与梯形ABDE的差, 具体见下式.
|
式中, RrsGreen、RrsRed和RrsNir分别为遥感影像绿、红和近红外波段大气校正后遥感反射率值.Δλ1为红光波段与绿光波段中心波长的差值, Δλ2为近红外与红光波段中心波长的差值, G-R-NIR AWI单位为nm·sr-1. G-R-NIR AWI阈值选取如图 7(b)所示, 即当G-R-NIR AWI < 0.34 nm·sr-1时, 水体被判别为类型2和5水体; 当G-R-NIR AWI≥0.34 nm·sr-1时, 水体被判别为类型3、4和6水体.
类型2和5水体的光谱曲线形态相似[图 6(g)], 但类型5水体的整体反射率大于类型2水体, 所以对这2类水体的区分采用单波段反射率阈值法[44], 即用绿光波段的反射率(RrsGreen)来区分类型2和5水体.阈值选取如图 7(c)所示, 即当RrsGreen < 0.015 sr-1时, 水体被判别为类型2水体; 当RrsGreen≥0.015 sr-1时, 水体被判别为类型5水体.
在类型3、4和6水体中[图 6(g)], 类型6水体的光谱曲线在542~631 nm范围内斜率较类型3和4水体大, 因此, 利用归一化黑臭水体指数(normalized difference black-odorous water index, NDBWI), 即在绿光波段和红光波段的反射率差、和的比值, 区分类型6水体与类型3和4水体, 阈值选取如图 7 (d)所示, 即当NDBWI≥-0.02时, 水体被判别为类型3和4水体; 当NDBWI < -0.02时, 水体被判别为类型6水体.
综上, 基于PlanetScope数据对城市黑臭水体进行分类的决策树如图 8所示.
|
图 8 黑臭水体识别与分级决策树 Fig. 8 Black-odor water body identification and classification decision tree |
使用57个独立实测点来评价决策树模型的精度, 模型的精度评价使用混淆矩阵来表示, 如表 1所示.其中包含了5个不同的误差评价指标, 分别为整体正确识别率, 黑臭水体错分率, 黑臭水体漏分率, 正常水体错分率, 正常水体漏分率和Kappa系数(K值), 表 2为决策树模型的精度评价结果.
|
表 1 黑臭水体分级混淆矩阵 Table 1 Black-odor water classification confusion matrix |
|
|
表 2 模型精度评价结果 Table 2 Model accuracy evaluation results |
2.2.1 整体正确识别率
整体正确识别率是指所有分类正确的样点与总样点个数的比值, 它能直接反映分类正确的比例, 公式如下：
|
一般水体错分率是指分类后被划为一般水体实际上为轻度黑臭水体和重度黑臭水体的概率, 公式如下：
|
一般水体漏分率是指实际为一般水体被错误地分到轻度黑臭水体和重度黑臭水体的概率, 公式如下：
|
轻度黑臭水体错分率是指分类后被划为轻度黑臭水体实际上为重度黑臭水体和一般水体的概率, 公式如下：
|
轻度黑臭水体漏分率是指实际为轻度黑臭水体被错误地分到重度黑臭水体和一般水体的概率, 公式为：
|
重度黑臭水体错分率是指分类后被划为重度黑臭水体实际上为轻度黑臭水体和一般水体的概率, 公式如下：
|
重度黑臭水体漏分率是指实际为重度黑臭水体被错误地分到轻度黑臭水体和一般水体的概率, 公式如下：
|
K值是一种衡量分类精度的指标, 用于数据的一致性检验[45].由于在实际的分类中, 各个类别的样本数量往往不太平衡, 模型容易偏向数量大的类别.因此所谓一致性检验就是模型预测结果和实际分类结果是否一致.K值的计算是基于混淆矩阵的, 取值为-1~1之间, 通常大于0(表 3).计算公式如下：
|
|
|
表 3 K值与一致性 Table 3 The K value and consistency |
式中, A为某一类别真实像元总数与该类中被分类像元总数之积后对所有类别求和的结果, B为整个混淆矩阵元素之和, C为对角线元素之和.
根据表 2和表 3的模型精度评价结果, 整体识别精度达75.40%, K值达0.63, 说明数据具有较高的一致性且模型识别精度较高.对上述错分漏分现象进行分析, 认为主要是由于光谱重叠造成：错分率和漏分率较高的是轻度黑臭水体与一般水体, 主要是由于类型2水体(轻度黑臭水体)与类型5水体(绿色系的一般水体), 类型3和4水体(轻度黑臭水体)与类型6水体(黄色系的一般水体)的光谱形状非常相似, 且重叠区域较大, 使得一部分样点难以区分, 未来需增加这些类型的观测数据, 提高算法精度.
2.3 基于高分影像的黑臭水体识别与分级 2.3.1 PlanetScope影像预处理将2.1.3节构建的模型应用于卫星影像需要先进行大气校正获得水面遥感反射率.本研究获取的PlanetScope影像是L3B级别的数据产品, 已经过辐射定标和正射校正, 因此本研究只需要进行大气校正, 采用去瑞利散射的方法进行大气校正并计算水面反射率Rrc, 算法原理参见文献[46], 算法中需要如水汽总量、臭氧总量等大气参数, 利用同日获取的海陆颜色仪(ocean and land colour instrument, OLCI)数据自带的辅助数据集提取.
为了考察大气校正的效果, 利用卫星数据获取地面观测的水面反射率Rrs与影像对应点位瑞利散射校正后的反射率Rrc进行对比(图 9), Rrs与Rrc二者具有较好的相关性, R2高于0.65, 说明可以利用Rrc进行黑臭分级.由于校正后的影像数据依然包含一定的大气信息, 与地面光谱仪观测的水面反射率存在一定差距, 因此, 结合地面调查观测结果, 根据2.1.3节的方法, 对各指标阈值进行了重新率定：DBWI的阈值为0.0006 sr-1, G-R-NIR AWI的阈值为-1.05 nm·sr-1, RrsGreen的阈值为0.025 sr-1, NDBWI的阈值为0.02.
|
图 9 瑞利散射校正Rrc与地面同步观测Rrs的相关性 Fig. 9 Correlation between Rayleigh scattering correction Rrc and ground synchronous observation Rrs |
将构建的决策树模型应用于2019年4月9日扬州的PlanetScope影像上, 识别重度黑臭水体、轻度黑臭水体和一般水体, 结果如图 10所示.
|
图 10 2019年4月17日扬州市黑臭水体分级 Fig. 10 Classification of black-odor waters and general waters in Yangzhou City on April 17, 2019 |
与卫星过境当日地面同步过境(±3 h内)的10个采样点对比结果如表 4所示, 整体识别精度达到80.00%, K值达到0.67, 重度黑臭水体错分率和漏分率均为0%, 说明重度黑臭水体识别效果最好, 轻度黑臭水体漏分率为0%, 错分率为40.00%, 部分一般水体被误分为轻度黑臭水体, 说明轻度黑臭水体与一般水体容易混淆.
|
|
表 4 2019年4月17日星地同步验证结果 Table 4 Results of satellite to ground synchronization verification on April 17, 2019 |
2.3.3 扬州主城区黑臭水体空间分布
利用决策树提取研究区黑臭水体, 识别出黑臭河段12条, 河段总长度47.03 km, 分别为槐泗河、冷却河、念四河、新城河、杨庄河、宝带河、玉带河、二道河、安墩河、古运河、沙施河和七里河.从图 10中可以看出, 重度黑臭河段、轻度黑臭河段分布范围广且不连续, 重度、轻度黑臭河段长度如表 5所示.
|
|
表 5 研究区重度、轻度黑臭河段长度统计/km Table 5 Statistics of the lengths of severe and mild black-odor river in the study area/km |
图 10中所有的黑臭河段均处于扬州的建成区, 是扬州人口密集的区域.基本上整个建成区所有的河流都有黑臭河段, 但不同河段黑臭情况不同：黑臭水体主要分布在河宽较窄的河段, 尤其是流经化工厂和建筑施工现场的河段, 容易产生轻度、重度黑臭水体, 如冷却河、念四河、杨庄河东支、古运河南支、沙施河南支和玉带河东支; 流经居民区的河段也易发生轻度黑臭水体, 如新城河南支、宝带河南支(流经大学城宿舍区)、二道河北支、安墩河南支和七里河西支.而位于郊外, 受人为干扰活动较少的河流, 几乎没有黑臭, 如槐泗河下游河段流入京杭运河后水色正常.
2.3.4 黑臭河段形成的环境因素分析针对决策树识别出的黑臭河段, 分析其周边环境特点如下.
(1) 居民区等人口密集区的生活污水排放 例如宝带河[图 11(a)]等河段, 流经居民区、商业区等地, 生活污水大量排放, 生活污水中含有大量有机物污染物, 有机污染物入河是造成水体黑臭现象的主要原因之一[15].其在分解过程中消耗大量的溶解氧, 造成水体缺氧, 厌氧微生物大量繁殖并分解有机物产生大量致黑致臭物质.
|
(a)宝带河; (e)念四河; (e)新盛路新盛花园 图 11 城市黑臭水体现场及其环境 Fig. 11 Urban black-odor water scene and its environment |
(2) 河段附近有建筑工地、施工现场或者化工厂 例如念四河[图 11(b)]等河段, 念四河附近有一处建筑工地, 污水排入河流, 使得水体颜色发灰.往往这些建筑工地或者工厂排入较高温度的工业冷却水, 导致局部甚至整个水体水温升高.水体中微生物在适宜水温下发生强烈的活动, 致使水体中的大量有机物分解, 降低溶解氧[15].
(3) 河宽较窄、河道硬化、水动力不足 水动力学条件不足、水循环不畅也是引起河道水体黑臭的原因之一, 诸如河道水量不足、流速低缓以及河道硬质化等都有可能导致河道黑臭[15].例如新盛路新盛花园[图 11(c)]的一条重度黑臭河段, 流速缓慢, 散发恶臭, 排污口有白色物质排入.
3 结论(1) 对水体组分(色素颗粒物、非色素颗粒物和CDOM)为总吸收系数贡献变化的关系进行分析：重度黑臭水体中非色素颗粒物、CDOM含量高, 轻度黑臭水体与一般水体都是既有色素颗粒物吸收占主导的, 也有非色素颗粒物吸收占主导的, 但轻度黑臭水体CDOM对总吸收的贡献率整体较重度黑臭水体偏低, 较一般水体偏高.
(2) 黑臭水体与一般水体来源复杂, 根据水体色度将各类水体进行分类, 分别为类型1~6水体, 分析其光谱曲线特征, 选取DBWI指数、G-R-NIR AWI指数、绿光波段反射率和NDBWI指数为指标, 构建水体类型决策树识别模型, 能够识别重、轻度黑臭水体和一般水体(绿色系和黄色系).
(3) 将构建的决策树模型应用于2019年4月9日扬州的PlanetScope影像上, 提取重度黑臭水体、轻度黑臭水体和一般水体(绿色系和黄色系).利用10个同步过境采样点进行验证, 最终整体识别精度达到80.00%, K值达到0.67.针对决策树识别出的黑臭河段, 分析其环境特点, 认为黑臭水体的形成主要受人口密集区的生活污水、河段附近工业废水排放, 以及河宽较窄, 河道硬化, 水动力不足等因素影响.
致谢: 感谢南京师范大学水色遥感团队为收集城市黑臭水体光谱和水质参数付出的努力.
