长江作为中国第一大河、世界第三大河, 拥有丰富的水资源储量和水生生物资源, 在国家层面的协调发展总体格局中具有重要战略地位[1].长江流域作为中国人口集聚多、经济体量大、发展潜力足地区, 在协调区域发展、培育增长动能、优化空间结构中发挥重要的战略支撑作用[2~5].改革开放以来, 长江经济带在经济发展方面取得了巨大成就, 伴随而来的是严重的环境污染问题, 沿江生态环境承载能力减弱、沿岸居民的生产生活面临严峻挑战, 长江经济带发展模式的转变迫在眉睫[6~8].
在长江经济带流域生态环境治理过程中, 这些流域多存在以下问题：①农业生产导致的面源污染仍然严重[9~11]; ②点源污染伴随着人口增长而持续增加[12, 13]; ③环境、生态、水保等多种治理措施协调困难[14].这就导致在实际治理中存在精准污染溯源难度较大和协同治理缺乏合理方法的技术瓶颈[15~17].污染溯源方法一般分为野外监测法、模拟实验法和模型模拟法[18, 19].前两种方法虽然能够提供较为准确的结果, 但是由于耗费大量人力物力、难以长期实施和无法进行情景模拟等问题, 在实际流域管理中应用较少, 大多作为溯源模型构建的数据基础[20~23].常用污染溯源模型中, SWAT(soil and water assessment tool)[24~28]、SWMM(storm water management model)[29~31]和HSPF(hydrological simulation program fortran)[32~34]等机制模型相比于经验统计模型具有更准确的模拟效果, 适用于不同类型流域的污染精细化溯源.而污染协同治理则需要通过对污染溯源明确污染源的分布情况, 针对重点区域重点污染源采取相应的防控措施[35~37].无论是场地实验还是模型模拟, 流域污染防控已经有了相对成熟的技术体系.如吴鹏等[38]评价了植被过滤带对于农业径流污染物的截留效率; 王沛芳等[39]通过实地监测探究了水塘湿地系统对于氮的截留效率; Walton等[40]探究了不同类型湿地缓冲区对于氮磷的滞留作用.针对点源污染防控问题, 刘杰等[41]利用MIKE11模型模拟了重庆肖家河流域各污水厂的提标改造效果对于监测断面的影响; 李学科[42]识别出污水厂尾水、沿河直排污水是肇庆东排渠水污染的主要原因, 并提出污水厂提标、截污补水等策略.虽然不同防控方案均有了长足发展, 但是针对多污染源溯源模拟集成度不高, 其协同防控体系仍然有极大的空缺.Rodriguez等[43]用多目标遗传算法(NSGA-Ⅱ)实现了不同水平最佳管理措施的优化配置; Taghizadeh等[44]利用多目标粒子群算法(MOPSO)构建了基于绿色基础设施的城市径流控制模型.总的来说, 污染溯源机制模型和多目标优化方法已有较为广泛的应用, 但是存在计算方法老旧, 防控情景模拟能力弱和“溯源模拟-优化防控”过程耦合困难等问题.
针对以上问题, 本研究以铜陵市顺安河流域为例, 构建了以“污染精准溯源-措施效果评价-措施整体优化”为核心的流域管控模式, 通过流域氮磷污染特征分析、防控措施效果评价、不同类型措施集成优化, 旨在为流域综合治理提供模式参考.
1 材料与方法 1.1 研究区概况及数据来源顺安河位于安徽铜陵境内, 发源于铜陵、青阳两县交界的天门山北麓, 流经天门和顺安两镇, 从龚家渡经繁昌县境内的荻港河与黄浒河合流入长江.顺安河全长54 km, 流域面积476 km2, 整体位于长江中下游平原与皖南山区的交接地带.本研究将顺安河流域按照水文关系划分为27个子流域[图 1(a)].顺安河流域所在的铜陵市近年来发展迅猛, GDP近10年呈现暴发性增长, 由2007年的278.79亿元增长到1 222.40亿元[图 1(b)], 增长近5倍.虽然铜陵市的经济快速发展, 但是其水产养殖、农村生活和畜禽养殖[图 1(c)~1(e)]等领域面源污染产生量并没有得到有效控制, 再结合流域内工业迅速发展导致点源污染产生量增加, 顺安河流域正面临着前所未有的环境压力与生态挑战.
|
(a)顺安河流域划分; (b)铜陵市GDP变化; (c)铜陵市水产养殖氮磷产生量; (d)铜陵市农村生活氮磷产生量; (e)畜禽养殖氮磷产生量 图 1 顺安河地图、经济发展和产业发展情况 Fig. 1 Shun'an Watershed map, economic development, and industrial development |
模型中模拟所需的30 m×30 m尺度的DEM数据来自于国家基础地理信息中心; 1 ∶100万的土壤类型与土地利用从中国科学院资源环境科学中心获取.水文、水质和气象数据由铜陵市水文局与生态环境局提供; 污染排放涉及的面源核算数据与参数和点源排放数据, 以及相应污染防控策略相关数据, 通过实地调查获取或由当地生态环境部门提供.
1.2 流域污染溯源防控方法构建 1.2.1 方法框架介绍针对研究区氮磷污染问题, 本研究构建了流域污染溯源防控模型, 基本框架如图 2所示.
|

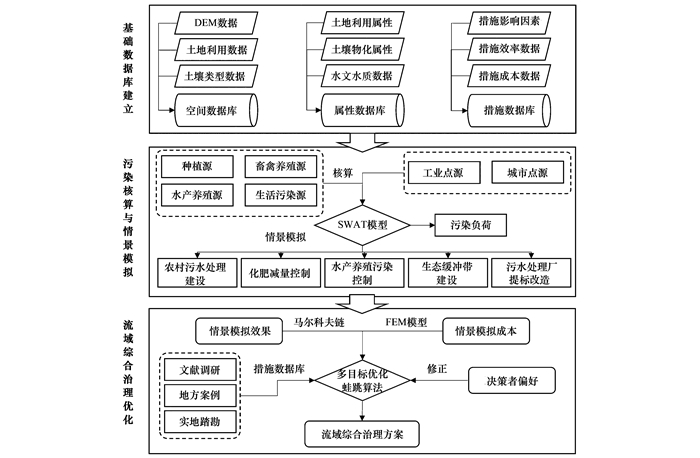

图 2 流域氮磷污染溯源防控框架 Fig. 2 Framework of source apportionment and control model of nitrogen and phosphorus pollution in watershed |
该模型主要由3部分构成：基础数据库建立、污染核算与情景模拟、流域综合治理优化.首先, 搜集流域数据信息, 建立空间数据库、属性数据库、措施数据库用以支持后续模型构建.然后, 核算流域面源与点源负荷并利用SWAT模型量化不同污染源削减效果.最后, 通过多目标优化蛙跳算法作为计算引擎, 考虑当地措施数据库与决策者偏好等因素, 构建流域综合治理方案.
1.2.2 溯源方法构建本研究将顺安河流域污染类型主要划分为6类, 即：种植业污染、水产养殖业污染、畜禽养殖业污染、农村生活污染、城市点源污染和工业点源污染, 并通过污染源核算方法确定各来源污染物的排放量及空间分布情况, 核算出各污染源所产生的氮磷总量.
(1) 种植业污染 基于铜陵统计年鉴, 获得各年各区县氮肥、磷肥及复合肥施用量, 利用SWAT模型进行种植业总氮、总磷流失量的计算.其中复合肥按照氮磷钾通用比1 ∶1 ∶1来计算, 即：
|
(1) |
|
(2) |
式中, FN为氮肥总量; NL为氮肥施用折纯量; FP为磷肥总量; PL为磷肥施用折纯量; CL为复合肥施用折纯量; 以上单位均为kg.
(2) 水产养殖业污染 根据全国污染源普查中水产养殖业污染源产排污系数手册, 确定水产养殖源的产污系数与流失系数, 结合当地水产养殖规模, 通过铜陵市统计年鉴(2014、2017和2019年)可获取铜陵市水产养殖情况, 估算出当地水产养殖污染源所产生的氮磷总量.水产养殖的总氮产污系数为4.225 g ·kg-1, 总磷产污系数为0.722 g ·kg-1; 总氮流失系数为2.593 g ·kg-1, 总磷流失系数为0.464 g ·kg-1.
(3) 畜禽养殖业污染 根据当地社会调查结果以及对应年份统计年鉴可获取铜陵市各种类型畜禽存栏情况.结合相关文献查阅[45], 可获取适用于顺安河流域畜禽养殖的产污、排污和流失系数, 最终可确定当地畜禽养殖污染源所产生的氮磷总量.
(4) 农村生活污染 通过对应年份统计年鉴可获取铜陵市农村常住人口情况, 并结合当地区划确定流域内人口数量.再结合文献[46], 确定农村生活源的产、排污系数和流失系数, 最终可确定当地农村生活污染所产生的氮磷总量.
(5) 城市点源污染 基于全国污染源普查结果, 调查铜陵市义安区、铜官区和铜陵经济技术开发区城市污水处理厂的个数及生活排口个数, 计算城市生活和城市径流所产生的氮磷总量.
(6) 工业点源污染 基于全国污染源普查结果, 调查铜陵市义安区、铜官区和铜陵经济技术开发区排放企业, 以及排污进入污水处理厂和直接排放的个数, 计算城市工业所产生的氮磷总量.
1.2.3 防控措施评价SWAT模型是由美国农业研究部农业研究中心开发、具有很强物理机制的分布式水文模型[47].模型根据流域高程将流域划分为若干子流域, 每一个子流域根据土地利用、土壤和坡度的不同进一步划分为不同的水文响应单元.SWAT模型可用于模拟水质水量、预测土地管理措施对流域的水文、泥沙和氮磷污染物的影响, 是当前较为常用的流域氮磷污染防控措施模拟模型之一.
通过上述污染溯源分析, 顺安河流域总磷污染主要来自农业面源, 因此水环境治理应从以下4个方面入手：“点源”污染整治、“线源”污染整治、“面源”污染整治和生态修复措施, 筛选出5类典型措施, 具体方案如下.
(1) 农村污水处理建设 农村污水处理参考了Yang等[48]的模拟方法.首先需确定工程所在位置及其对应的流域和子流域.然后, 按照SWAT模型中子流域点源污染的输入确定削减量, 其中对于缺乏具体信息的污水处理建设按照污染源普查结果进行污染削减模拟.最后, 通过编写脚本的形式修改SWAT模型中的. dat文件, 实现农村污水处理建设工程的模拟.
顺安河流域内的48个建制村中, 共有21个建制村建设了43座分散式污水处理设施(处理规模15~70 m3 ·d-1)和5座集中式污水处理设施(处理规模40~400 m3 ·d-1).针对上述农村小型污水处理设施的调研发现, 上述21个建制村中, 实际建设分散式污水处理设施共34座(处理规模10~100 m3 ·d-1), 集中式污水处理设施3座(处理规模150~400 m3 ·d-1).其中, 21座设施位于西联镇, 9座设施位于顺安镇, 6座设施位于东联镇, 另有1座位于天门镇.第一阶段为农村污水初级防控建设方案, 主要是对农村现有污水处理设施的处理效果进行评估, 模拟当前情景下污水处理设施的最大效能; 第二阶段为农村污水高级防控建设方案, 主要是对农村污水处理设施较为完备的情况下, 模拟核算出氮磷的削减情况.
(2) 化肥减量控制 化肥减量控制方法参考了Yang等[48]在SWAT模型中对化肥修改的方法.该方法主要通过修改FERT_ID参数实现肥料类型的调整, 采取减量施肥、有机肥还田等; 通过修改FRT_KG参数实现施肥量的修改, 可完成区域施肥减量的模拟.根据顺安河流域污染总量核算结果显示, 种植业污染比重较高.化肥减量控制模拟主要有两种：第一种是假设化肥施用效益提高, 减少化肥施用量, 评估污染防治效果; 第二种是畜禽粪便还田, 并且该方法可行性更强.
根据铜陵市统计年鉴可得, 铜陵市主要农作物的类型为水稻, 因此本研究仅考虑水稻这一种作物, 依据水稻的生长规律, 水稻在生长的过程中主要有3个阶段需要施肥：在播种前需要施肥(即基肥), 在生长期间需要施肥(即分蘖肥), 在抽穗收割前需要施肥(即穗肥), 根据统计结果, 顺安河流域基肥的每亩施用量为300 kg, 分蘖肥和幼穗分化肥施用量分别为150 kg, 并且施肥的氮磷比为3.55.为保持粮食产量的相对稳定, 设置肥料的最大减量比例为60.00%.即将基肥施用量削减到120 kg, 分蘖肥和幼穗分化肥施用量削减到60 kg.修改SWAT模型中FRT_KG参数来实现施肥量的削减.
畜禽粪便为有机肥, 有机肥通常作为基肥施用, 所以有机肥的替代顺序为优先替代基肥中的化肥比例, 后者是分蘖肥, 在有机肥替代化肥进行施用时, 每日输入耕地的负荷需按相应替代量在原始条件下有所减少.根据统计结果, 采用的肥料类型氮磷比为3.54, 并构建两个层次的有机肥替代化肥方案：70%畜禽粪便还田和100%畜禽粪便还田.
(3) 水产养殖污染控制 水产养殖污染控制参考了李铁军等[49]的研究思路.首先需确定水产养殖区域所在位置及其对应的流域和子流域.然后, 按照SWAT模型中子流域点源污染的输入做相应污染削减.最后, 通过编写脚本的形式修改SWAT模型中的. dat文件, 实现水产养殖污染控制的模拟.
水产养殖业主要是假设鱼类能够提高饲料的利用效率, 朱崇梅等[50]指出水产养殖饲料投喂有效量占30%, 并且如果施洒的饲料能够完全被鱼类利用, 可将水产污染排放削减量提高至70%, 模拟此情况下顺安河流域氮磷污染削减情况.
(4) 生态缓冲带建设 生态缓冲带建设参考了Liu等[14]的思路, 通过对措施参数VFS.ops进行修改或对于FILTERW参数(缓冲过滤带宽度)进行修改, 实现对于生态缓冲带建设的模拟.模拟过程为在27个子流域设置生态缓冲带, 耕地面积是缓冲带面积的40倍, 并且假设每个子流域有50%的地表径流至少会经过10%的过滤带面积.
(5) 城市污水厂提标改造 城市污水处理建设参考了杜娟等[51]对于点源的模拟方法.首先, 需确定城市污水处理建设工程所在位置及其对应的流域和子流域.然后, 按照SWAT模型中子流域点源污染的输入确定削减量, 最后, 通过编写脚本的形式修改SWAT模型中的. dat文件, 实现城市污水处理建设工程的模拟.城市污水厂污染防治模拟主要是通过假设污水处理厂经过提标改造后, 可以达到地表水Ⅴ类标准, 及TN浓度为2 mg ·L-1, TP浓度为0.4 mg ·L-1.顺安河流域一共有两个污水处理厂, 分别为铜陵首创排水有限责任公司和狮子山污水处理厂, 并且分别位于1号和16号子流域, 已知经污水厂处理后的污水总磷能够达到地表水Ⅴ类标准, 因此对城市污水厂进行提标改造, 主要是假设经过这两个污水处理厂处理过后的污水总氮能达到地表水Ⅴ类标准, 并且进行模拟评估工作.
1.2.4 措施优化集成针对流域特点, 以混合蛙跳算法(shuffled frog leaping algorithm, SFLA)作为计算引擎, 实现流域各类措施的模拟优化.为了保证计算效率, 通过引入马尔可夫链模型加速优化过程.
SFLA算法综合了模因算法(memetic algorithm, MA)和粒子群算法(particle swarm optimization, PSO)的优点, 耦合全局寻优和局部寻优过程, 具有概念简单、参数少、计算速度快、寻优能力出色和鲁棒性强等特点, 已经在函数优化、生产调度、网络优化和图像处理等方面广泛应用.本研究结合Pareto思想构建了多目标蛙跳算法(MOSFLA), 将SFLA方法拓展至多目标优化问题.在实际优化问题中, 分别将负荷(L)和措施成本(C)设为两个优化目标进行模拟与优化, 即寻求同时满足最小污染负荷与最小措施成本的措施配置模式, 具体表达如下：
|
(3) |
式中, x为每个措施的配置; y为措施类型; a为措施位置; p为措施性能.
2 结果与讨论针对铜陵市顺安河流域, 本研究首先通过污染源核算方法确定各来源排放量及空间分布, 并利用SWAT模型作为方法基础构建顺安河溯源模型, 进行子流域尺度溯源研究.通过对顺安河流域降水量进行统计分析, 发现2016年年均降水量为2 393.70 mm, 为典型的丰水年; 2018年年均降水量为1 105.00 mm, 为典型的枯水年; 2013年年均降水量为1 323.00 mm, 为典型的平水年.
2.1 顺安河溯源结果分析本研究分别从负荷和排放量两个角度分析流域氮磷污染的空间分布情况.将各子流域的氮磷污染划分为5级, 颜色越深代表污染越严重.同时将顺安河流域2018年点源氮磷负荷以柱状图的形式展现.
2016年为典型的丰水年, 由图 3(a)可知, 顺安河流域总氮负荷最大的区域是13、23、25和27号子流域, 达到138.40~283.59 t·a-1, 这些子流域分别位于新桥河全段、红星河全段、东边河全段和西边河上游, 应加大这些流域的面源污染控制.图 3(c)表明2016年顺安河流域总磷负荷最严重的区域为23号子流域, 位于红星河全段.其余污染较为严重的则分别是9、13、25和27号子流域, 主要位于东湖中心河上中游、新桥河全段、西边河上游和东边河全段.2013年是典型的平水年, 顺安河流域氮磷负荷最大的区域均为23号子流域, 分别达到225.81 t·a-1和69.43 t·a-1, 位于红星河全段.其余污染较为严重的则分别是13、25和27号子流域, 主要位于新桥河全段、西边河上游和东边河全段.2018年为典型的枯水年, 可发现23号子流域氮磷负荷仍然较高, 其次是位于西边河上游区域的27号子流域.城市点源污染主要产生在1号子流域, 这主要是由于污水处理厂排放的处理后的城市污水, 其余的如10、16、17和19号等子流域也有城市点源污染产生, 但污染量不大, 其主要是位于该子流域的工业排污口排放废水造成的.
|
(a)~(d)分别表示丰水年总氮负荷、总氮排放量、总磷负荷和总磷排放量; (e)~(h)分别表示平水年总氮负荷、总氮排放量、总磷负荷和总磷排放量; (i)~(l)分别表示枯水年总氮负荷、总氮排放量、总磷负荷和总磷排放量 图 3 顺安河流域丰、平和枯水年氮磷负荷及排放量 Fig. 3 Load and discharge of TN and TP in wet, normal, and dry years in the Shun'an Watershed |
图 3(b)表明丰水年顺安河流域总氮排放量最大的子流域为2、5、24和27号子流域, 达到7 887.57~9 132.41 kg ·km-2.其中2号和5号子流域的总氮负荷并不是很大; 而原本总氮负荷较为严重的23号子流域, 其排放量较小, 这主要和流域面积有关.2016年顺安河流域总磷排放量最大的区域为5号和24号子流域, 达到2 452.23~2 935.83 kg ·km-2, 分别位于顺安河干流下游以及西边河中游.平水年顺安河流域总氮排放量污染最严重的区域是5、17、22、23、24和27号子流域, 其污染等级达到5级, 排放量达4 558.09~5 401.40 kg ·km-2.分别位于顺安河干流下游、新西河上游、西边河和红星河全程.顺安河流域总磷排放量污染最大的子流域为23号, 达到1 428.45 kg ·km-2, 位于红星河全程, 8、10、12、16、17、20、21、22和24号污染较为严重, 达984.35~1 211.65 kg ·km-2, 其主要位于西湖大沟上游、顺安河干流中游以及新西河上游.枯水年顺安河流域总氮排放量污染最大的子流域为17、22、23和24号, 达到1 587.60~2 485.1 kg ·km-2, 分别位于新西河上游、西边河与东边河交汇处以及红星河全程; 而14号和19号子流域污染最轻, 主要位于盛冲河全段和新桥河上游.枯水年总磷排放量污染最大的子流域为17、22、23和24号, 达到424.62~638.52 kg ·km-2, 分别位于新西河上游、西边河以及红星河全程; 2、3、13、14和19号子流域总磷排放量最小, 分别位于钟仓河中下游、新桥河全段和盛冲河全段.
总的来说, 无论在丰水年、平水年和枯水年, 23号流域所在的红星河区域面源污染严重, 应该加大治理力度.通过污染源分析可知(图 4), 23号子流域畜禽养殖业污染占比最高, 氮、磷占比分别为44.62%和56.44%; 其次是水产养殖污染, 氮磷占比分别为22.50%和14.75%; 种植业氮磷占比分别为20.76%和13.77%; 农村生活氮磷占比分别为11.86%和14.99%. 1号子流域存在污水处理厂, 所以点源污染占比较高, 氮磷分别为69.80%和24.00%.由于1号子流域靠近顺安河入江口, 可以针对该区域的点源污染进行合理控制.同时西边河、东边河和新桥河污染也较为严重, 应该提高监管与防控.但从2018年的污染源解析结果看, 新桥河的污染情况有所改善, 但仍然不能松懈.
|
图 4 1号子和23号流域各污染源占比 Fig. 4 Proportion of pollution sources in No. 1 and No. 23 sub-watersheds |
顺安河流域污染防控措施参考了当地的水质治理相关文件, 并按照点源措施、线源措施、面源措施和生态修复这4点进行分析.措施情景效果模拟如表 1所示.
|
表 1 顺安河流域措施情景效果模拟/t·a-1 Table 1 Effect simulation of practices in the Shun'an Watershed/t·a-1 |
农村生活污水处理设施的建设主要削减农村生活源污染物, 根据现有的农村生活污水处理设施建设情况, 将农村生活污染源污染物按各子流域点源形式输入到SWAT模型中.模拟结果表明, 在枯水年农村生活污染源总氮削减2.71 t·a-1, 削减率为0.44%, 总磷削减1.44 t·a-1, 削减率为1.63%; 平水年总氮削减3.95 t·a-1, 总磷削减1.92 t·a-1; 丰水年总氮削减5.49 t·a-1, 总磷削减4.74 t·a-1.假设顺安河流域所有农村建有污水处理设施, 将农村生活污染源污染物分配到顺安河各子流域, 把各子流域按照点源污染情况输入到SWAT模型中, 进行SWAT模型模拟, 得到顺安河流域出口断面污染物产生量.模拟结果表明, 枯水年农村生活污染源总氮削减14.37 t·a-1, 削减率为2.33%, 总磷削减7.67 t·a-1, 削减率为8.67%; 平水年总氮削减20.92 t·a-1, 总磷削减10.21 t·a-1; 丰水年总氮削减29.06 t·a-1, 总磷削减25.21 t·a-1.
70%畜禽粪便还田情景下, 枯水年顺安河流域出口断面总氮削减量为104.69 t·a-1, 占总氮总量的16.98%, 总磷削减量为53.66 t·a-1, 占总磷总量的60.68%; 丰水年总氮削减量为211.78 t·a-1, 总磷削减量为176.46 t·a-1; 平水年总氮削减量为152.47 t·a-1, 总磷削减量为71.44 t·a-1.在100%畜禽粪便还田的情景下, 枯水年顺安河流域出口断面总氮削减量为115.48 t·a-1, 占总氮总量的18.73%, 总磷削减量为58.25 t·a-1, 占总磷总量的65.87%; 丰水年总氮削减量为233.61 t·a-1, 总磷削减量为191.56 t·a-1; 平水年总氮削减量为168.18 t·a-1, 总磷削减量为77.56 t·a-1.将上述两个情景对氮磷污染的治理具体分配到这两个污染源中.
水产养殖源模拟结果表明, 枯水年水产养殖污染控制措施削减总氮39.89 t·a-1, 占总氮总量的6.47%, 削减总磷10.97 t·a-1, 占总磷总量的12.40%; 丰水年削减总氮80.70 t·a-1, 削减总磷36.06 t·a-1; 平水年削减总氮58.10 t·a-1, 削减总磷14.60 t·a-1.
生态缓冲带模拟结果表明, 在枯水年总氮削减量为80.087 t·a-1, 占总氮总量的12.99%, 总磷削减量为43.37 t·a-1, 占总磷总量的49.04%; 丰水年总氮削减量为162.02 t·a-1, 总磷削减量为65.59 t·a-1; 平水年总氮削减量为142.61 t·a-1, 总磷削减量为57.74 t·a-1. 生态缓冲带的建设能够有效制止农业面源的污染, 即农村生活源、畜禽养殖源和种植业源的污染, 将生态缓冲带建设削减的氮磷量分配到各个污染源中.
城市污水厂提标改造情景模拟结果各子流域按照点源污染削减情况输入到SWAT模型中, 进行模型模拟, 得到顺安河流域出口断面污染物产生量.在枯水年总氮削减量为290.94 t·a-1, 占总氮总量的47.19%; 丰水年总氮削减量为588.58 t·a-1; 平水年总氮削减量为423.73 t·a-1.流域内的两个污水厂分别是城镇生活污水厂和工业废水处理厂, 因此将总氮削减量分别分配到城市生活源和工业源上.
2.3 顺安河措施优化分析基于2.2节模拟效果所确定的各类措施氮磷削减效率, 利用MOSFLA算法能够实现在复杂解空间中的快速寻优, 顺安河流域综合防控优化方案如图 5所示, 其中每一个红色圆点表示一套污染削减方案, 数百套方案共同构成解决流域不同削减目标的方案集.黄色曲线为理想的最优Pareto前沿, 可以发现针对复杂的大流域、多源措施优化问题, 仍有较好的优化效果.
|
(a)、(b)和(c)分别为丰、平和枯水年防控方案优化结果, 红点为污染措施削减方案, 黄线为理想的最优Pareto前沿 图 5 顺安河流域丰、平和枯水年防控方案优化结果 Fig. 5 Optimization results of prevention and control strategies in wet, normal, and dry years in the Shun'an Watershed |
由图 5(a)可知, 综合防控方法的实施可以使顺安河丰水年总氮入江负荷变为374.81~2 569.63 t·a-1(对应不同方案, 下同)、总磷入江负荷变为106.78~705.46 t·a-1、对应方案最大成本为70.03亿元.由图 5(b)可知, 综合防控方法的实施可以使顺安河平水年总氮入江负荷变为420.73~1 494.82 t·a-1、总磷入江负荷变为99.09~305.35 t·a-1、对应方案最大成本88.39亿元.由图 5(c)可知, 综合防控方法的实施可以使顺安河枯水年总氮入江负荷变为114.49~614.79 t·a-1、总磷入江负荷变为24.42~87.81 t·a-1、对应最大成本为87.88亿元.该削减方案集在极限状态下可将顺安河氮磷污染削减60%以上, 入江口水质将稳定在Ⅲ类水平.在此基础上, 选择顺安河流域达到目标水质等级要求的方案做进一步分析(表 2).
|
|
表 2 顺安河流域氮磷削减目标需求与优化结果对比 Table 2 Comparison of TN and TP reduction targets and optimization results in the Shun'an Watershed |
顺安河入江口水质目标为达到地表Ⅲ类水, 换算为削减目标为：在丰水年, 总氮削减1 271.40 t·a-1、总磷无需削减; 在平水年, 总氮削减739.79 t·a-1、总磷无需削减; 在枯水年, 总氮削减304.25 t·a-1、总磷无需削减.为实现水质削减目标, 通过智能算法优化确定综合防控优化方案.实施方案后, 在丰水年, 相对于基准情景总氮负荷削减1 274.24 t·a-1、总磷负荷削减321.42 t·a-1; 在平水年, 总氮负荷削减855.24 t·a-1、总磷负荷削减159.80 t·a-1; 在枯水年, 总氮负荷削减381.96 t·a-1、总磷负荷削减42.93 t·a-1; 措施总成本为62.27亿元.其中, 农村污水处理建设的重点区域为钟仓河上游、新桥河下游、顺安河干流下游和顺安镇附近, 主要涉及5、7、10和13号等子流域; 化肥减量控制重点区域为钟仓河下游、新桥河下游和红星河全段, 主要涉及4、13和23号等子流域; 水产养殖污染控制重点区域为顺安河干流下游和顺安镇附近, 主要涉及5、7和16号等子流域; 生态缓冲带建设重点区域为钟仓河下游、新桥河下游、顺安河干流下游和顺安镇附近, 主要涉及5、7、10、13和23号等子流域; 提标改造重点区域为位于1号子流域的城市污水厂.
3 结论(1) 本研究结合资料调研分析、机制模型模拟和智能算法优化, 构建了“污染精准溯源-措施效果评价-措施整体优化”为主体的流域尺度水环境模拟-优化框架, 可为流域水污染综合治理提供参考.
(2) 新框架可精准量化流域内种植业、农村生活、畜禽养殖、水产养殖、工业废水和生活污水的影响; 案例研究表明, 23号流域所在的红星河区域面源污染严重, 其中畜禽养殖是主要污染源, 1号子流域距离入江口较近且存在污水处理厂排口, 应重点治理.
(3) 新框架提供了性价比高的流域多源污染协同治理方案; 案例研究表明, 通过合理投资可使顺安河流域总氮在丰、平和枯水年分别削减1 274.24、855.24和381.96 t·a-1, 总磷削减321.42、159.80和42.93 t·a-1, 可保障水质达到地表Ⅲ类水质标准.
