2019, Vol. 40
2. 华中农业大学资源与环境学院, 武汉 430070;
3. 西北太平洋国家实验室, 里奇兰 WA99354
2. College of Resources and Environment, Huazhong Agricultural University, Wuhan 430070, China;
3. Pacific Northwest National Laboratory, Richland WA 99354, USA
砷(As)是一种非金属元素, 是最常见、对公众健康危害最严重的污染物之一[1].截止目前, 中国已成为最大的As制品生产国, 占全球市场份额的50.00%左右[2].由于土壤背景值高、含As矿产资源的无序开采、含As制剂的过度使用, 导致我国南方的湖南、广东、广西等大面积区域出现土壤As污染问题, 并已严重威胁居民身体健康及经济社会快速发展[3, 4].
As在土壤中主要结合于(弱)结晶态铁氧化物表面, 因此铁氧化物成为了As污染土壤稳定化修复领域的首要选择[5].一般而言, 土壤As在铁氧化物表面的螯合特征受溶液Eh、pH值等因素的影响[1, 6].其中, Eh过低(淹水条件)能促进铁矿物还原溶解, 使被土壤颗粒吸附的弱吸附态As(Ⅴ)还原为As(Ⅲ), 并大量释放至土壤溶液[7].对于淹水土壤, 常规铁氧化物很难实现对土壤As的高效稳定化.
近年来, 有研究发现铁锰双金属氧化物(Fe-Mn, FM)对As(Ⅲ)有着较强的氧化和吸附能力[8].例如, An等[9]将人工合成的FM添加至As(Ⅲ)污染土壤, 发现FM能通过直接吸附As(Ⅲ)和将As(Ⅲ)先氧化后吸附两种机制修复土壤As污染. McCann等[10]将富含FM的污泥添加至As(Ⅲ)污染土壤, 发现FM的氧化作用能使Mn(Ⅳ)被还原为Mn(Ⅱ)并附着于材料表面形成锰氧化物, 从而显著增加As的吸附位点.费杨等[11]的研究发现, 添加质量分数5.00%的FM可使土壤pH值升高, 并能够提高土壤的酸缓冲能力.
本文拟在前人研究的基础上, 针对我国广东韶关、广西河池、湖南常德这3个土壤污染综合防治先行区, 各选取1种当地典型的As污染土壤, 探讨FM在不同水分条件下对As污染土壤的毒性浸出、有效态As、As价态和As结合态等赋存状态的影响, 并评估其对土壤有效态P含量和pH值的影响, 以期为我国土壤As污染稳定化修复提供重要的科学依据.
1 材料与方法 1.1 材料制备参考An等[9]的方法, 略加修改, 合成FM.具体为按照摩尔比Fe(Ⅱ):Mn(Ⅶ)=3:1称量FeSO4·7H2O和KMnO4(国药集团化学试剂有限公司, AR)至1 000 mL烧杯中, 用1 mol·L-1 NaOH调节体系pH至7~8, 搅拌1 h, 室温条件下静置老化12 h, 过滤, 洗涤, 40℃烘箱中通风干燥, 充分研磨后过200目筛, 置于干燥器中保存备用.
1.2 批处理实验土壤分别取自广东韶关某化工厂周边农田、广西河池某砒霜厂周边农田、湖南常德某化工厂周边抛荒土地, 土壤自然风干后过20目筛, 基本理化性质测定见表 1.将50.00 g供试土壤与1.00 g FM添加至200 mL的玻璃瓶, 通过翻转式振荡器(LY-YKZ-12, 常州金坛良友仪器有限公司)60 r·min-1充分混合1 h, 分别添加0 mL、15.00 mL和40.00 mL的去离子水(分别模拟风干土壤、湿润土壤和淹水土壤), 用疏水透气膜密封玻璃瓶, 连续培养30 d, 至吸附达到稳定.
|
表 1 供试土壤的基本理化性质[12] Table 1 Basic physical and chemical properties of soils |
1.3 土壤毒性浸出、有效态As、As价态和As结合态的测定
土壤毒性浸出质量浓度分析参考文献[13], 对土壤样品进行TCLP(Toxicity Characteristic Leaching Procedure)浸提.土壤有效态As浸提参考于冰冰等[14]的方法.土壤As(Ⅴ)和As(Ⅲ)含量分析参考Wongrod等[15]的方法.土壤As不同结合态含量分析参照马玉玲等[16]的方法, 对土壤进行连续分级提取, 依次提取非专性吸附态(F1)、专性吸附态(F2)、无定形/弱结晶水合铁铝氧化物结合态(F3)、结晶水合铁铝氧化物结合态(F4)和残渣态(F5).上述土壤毒性浸出、有效态、结合态的As含量均采用原子荧光分光光度计(AFS-9130, 北京吉天仪器有限公司)分析, 土壤As价态采用液相-原子荧光联用仪(LC-AFS, 北京吉天仪器有限公司)分析.
1.4 土壤pH和有效态P测定土壤pH值测定参照费杨等[11]的方法, 土壤有效态P含量测定参考文献[12].河池为酸性土壤, 其有效态P含量测定采用HCl+H2SO4法：称取2.50 g 20目风干土样, 加入12.50 mL提取液(0.05 mol·L-1 HCl和0.025 mol·L-11/2 H2SO4), 恒温振荡5 min后, 吸取滤液1.00 mL, 加入8.00 mL 0.005 mol·L-1抗坏血酸, 加入16.00 mL硫酸-钼酸铵溶液(8×10-3 mol·L-1钼酸铵、4×10-5mol·L-1酒石酸氧锑钾、0.224 mL浓硫酸), 摇匀静置30 min后, 用紫外可见分光光度计(DR6000, 美国哈希)于700 nm波长处测定有效态P含量.
此外, 韶关和常德土壤为中性或石灰型, 其有效态P含量测定采用NaHCO3法：称取2.50 g 20目风干土样, 加入50.00 mL 0.50mol·L-1 NaHCO3溶液, 恒温振荡30 min后, 吸取滤液10.00 mL, 加入35.00 mL去离子水和5.00 mL钼锑抗试剂(0.45 mol·L-1 1/2H2SO4和1.00 g·L-1钼酸铵), 静置30 min后用紫外可见分光光度计(DR6000, 美国哈希)于700 nm波长处测定有效态P含量.上述所有药剂均来源于国药集团化学试剂有限公司(GR).
1.5 数据处理数据采用Origin 8.5软件进行统计分析.
2 结果与讨论 2.1 铁锰氧化物对土壤毒性浸出As浓度的影响TCLP是一种常见的污染物提取方法, 能评估土壤污染物毒性浸出对周边水体的污染风险[17].本研究中, 韶关和河池这2种供试土壤均处于当地的饮用水源地, 但其TCLP浸出质量浓度均高于《地表水环境质量标准》(GB3838-2002)Ⅲ类标准50.00 μg·L-1(见图 1), 对周边水体存在较大的污染风险, 而常德土壤的TCLP浸出质量浓度则仅为22.86 μg·L-1.随着水分质量分数的增加, 韶关、河池和常德这3种土壤的TCLP浸出浓度均先分别显著下降34.78%、47.62%和13.64%, 然后再分别显著升高310.34%、185.22%和23.38%. Catalano等[18]的研究发现, 界面水的存在能通过静电吸附、氢键和结构性稳定等方式显著增加含铁材料表面对As的吸附.王欣等[7]的研究发现, 淹水条件能促进铁矿物还原溶解, 从而使其土壤吸附的As释放进入土壤溶液.本研究中, 添加一定比例的水分对于抑制土壤As浸出具有积极作用, 但水分过高则会导致As的大量释放.
|

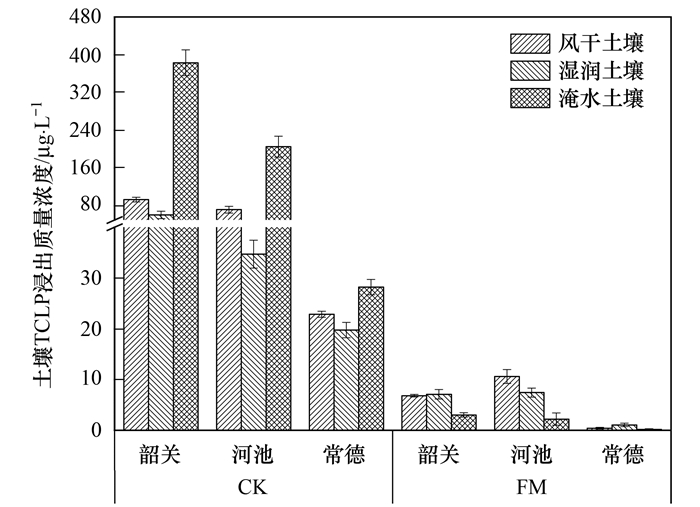

图 1 FM对不同水分条件土壤TCLP浸出质量浓度的影响 Fig. 1 Effect of Fe-Mn oxide (FM) on soil toxicity characteristic leaching procedure (TCLP) results under different water conditions |
添加FM能显著降低韶关、河池和常德这3种土壤的TCLP浸出质量浓度, 降低率分别为88.31%~99.21%、80.26%~98.92%和94.57%~99.27%.针对风干和湿润这2种水分条件, FM对3种土壤的TCLP浸出质量浓度的影响差异并不显著(P < 0.05).然而, 在淹水条件中, 添加FM后, 3种土壤的TCLP浸出质量浓度反而最低, 仅分别为风干土壤的44.44%、20.93%和47.52%. Zhang等[19]和Ociński等[20]发现, FM对As(Ⅲ)的吸附容量远大于As(Ⅴ). McCann等[10]的研究发现, FM对As(Ⅲ)的氧化作用会使Mn(Ⅱ)大量产生并附着于材料表面形成锰氧化物, 从而显著增加As的吸附位点.本研究结果表明, 虽然淹水土壤的As浸出质量浓度远高于其他水分条件, 但添加FM后可使淹水土壤毒性浸出质量浓度大幅下降, 甚至低于风干土壤和湿润土壤, 充分体现了FM在淹水As污染土壤中的应用优势.
2.2 铁锰氧化物对土壤有效态As的影响土壤有效态As是衡量As元素迁移性的重要参数, 对判断土壤As的生物有效性和评价土壤环境风险具有重要意义[14]. Wang等[21]对我国九类典型土壤的As含量研究发现, 总As含量约为4.2~37.0 mg·kg-1, 而有效态As含量所占比例均远低于1.00%. Huang等[22]的研究发现, 土壤As的有效性受到水分含量的显著影响, 高土壤湿度会引起土壤有效态As含量的显著升高. Liu等[23]的研究发现, 土壤持水量从35%升至110%后, 有效态As含量显著增加了2.8%~26.7%.本研究中, 随着水分添加质量分数的增加, 韶关、河池和常德这3种土壤的有效态As含量分别显著增加40.14%、7.16%和14.73%(见图 2, P < 0.05).
|

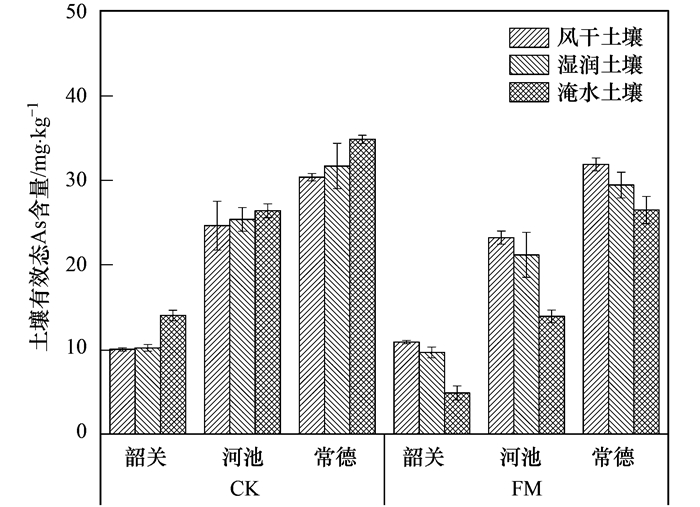

图 2 FM对不同水分条件土壤有效态As的影响 Fig. 2 Effect of Fe-Mn oxide (FM) on soil available As under different water conditions |
在风干和湿润2种水分条件中, 添加FM与不添加FM对3种土壤的有效态As含量的影响差异并不显著(见图 2, P < 0.05).在淹水条件下, 添加FM能显著降低韶关、河池和常德3种土壤的有效态As含量, 降低率分别为55.40%、40.05%和16.92%. Wan等[24]认为, 土壤有效态As涵盖了水溶态和弱吸附态2种外表面螯合态As.淹水条件能促进铁矿物还原溶解, 使被土壤颗粒吸附的弱吸附态As大量释放[7].本研究结果表明, 在淹水条件中, FM能有效吸附这部分弱吸附态As, 从而显著降低土壤As的生物有效性和土壤环境风险.
2.3 铁锰氧化物对土壤As价态和结合态的影响表 2给出了FM对不同水分条件土壤As价态的影响.从中可知, 风干和湿润两种水分条件土壤的As均以As(Ⅴ)形态赋存, 淹水能使韶关、河池和常德这3种供试土壤的As(Ⅲ)所占比例分别升高至27.83%、11.49%和18.57%.添加FM能使上述3种土壤的As(Ⅲ)所占比例分别下降至12.56%、6.31%和9.84%, 表明FM确实能使淹水条件中土壤As(Ⅲ)大量氧化为As(Ⅴ). 图 3给出了FM对土壤As结合态的影响.一般而言, As在土壤中常以水合铁铝氧化态(F3+F4)为主, 对生物体危害最大的非专性吸附态(F1)和具有潜在移动风险的专性吸附态(F2)的含量相对较少[16].从中可知, 本研究中, 韶关、河池和常德3种供试土壤F3+F4组分占总As的质量分数约为68.50%、67.12%和72.94%, F1组分约为0.82%、0.53%和0.11%, 而F2组分却高达26.14%、25.72%和24.56%, 表现出了较高的潜在释放风险.当水分质量分数从0%升高至30%后, 韶关、河池和常德这3种供试土壤的F1组分分别显著下降了10.81%、42.13%和33.32%, F2组分则出现了升高的趋势, 但差异并不显著(P < 0.05).结合Catalano等[18]的界面水吸附As理论, 本研究结果表明, 添加适当的水分能将非专性吸附态As转化为专性吸附态, 对土壤As的溶出起到一定程度的抑制作用.当土壤为淹水条件时, 韶关、河池和常德这3种供试土壤的F1组分并未出现明显的升高, F2组分分别升高了19.97%、10.02%和9.36%, F3+F4组分则分别下降了7.34%、10.05%和2.31%.如2.1和2.2节所述, 王欣等[7]和Wan等[24]均认为, 淹水条件能促进土壤铁矿物还原溶解, 使被土壤颗粒吸附的弱吸附态As大量释放.本研究结果表明, 高含水率可能并不会将弱吸附态As全部转化为非专性吸附态As, 而是更容易将其转化为具有潜在移动风险的专性吸附态.
|
|
表 2 FM对不同水分条件土壤As价态的影响1)/% Table 2 Effect of Fe-Mn oxide (FM) on soil As speciations under different water conditions/% |
|

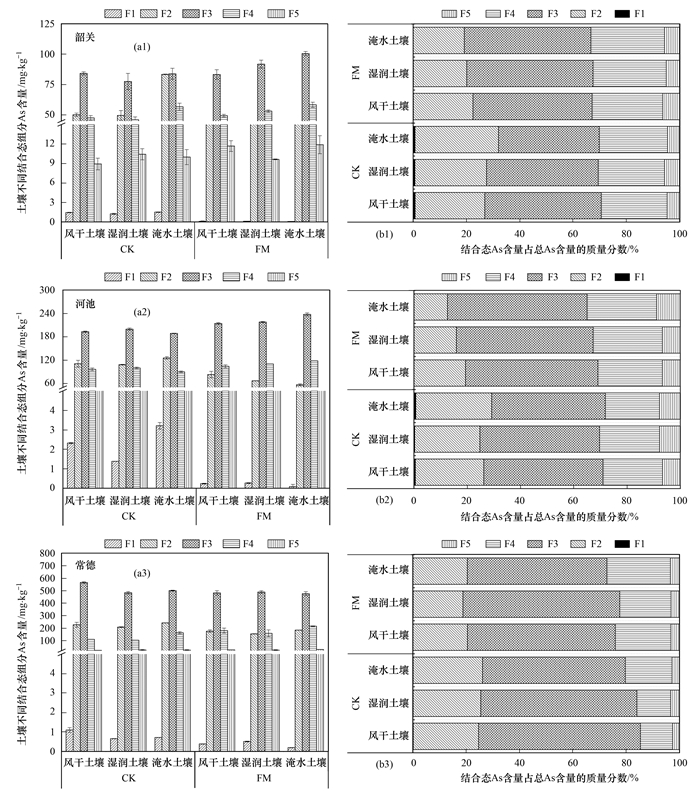

(a)不同水分条件土壤中5种As结合态含量, (b)不同水分条件土壤中5种结合态As含量占总As含量的质量分数 图 3 FM对不同水分条件土壤As结合态的影响 Fig. 3 Effect of Fe-Mn oxide (FM) on soil As fractions under different water conditions |
大量研究表明, 土壤As在铁氧化物表面的螯合特征受pH、Eh等因素的影响, 高pH和淹水条件均会显著影响铁氧化物对As的吸附稳定性[1, 6].本研究中, 针对韶关土壤(碱性土壤, pH=8.1), 在风干、湿润和淹水这3种水分条件中, 添加FM能使F1组分分别下降93.03%、92.07%和94.83%, 使F2组分分别下降14.21%、25.37%和38.92%, 使F3组分分别升高2.24%、13.13%和25.62%, 使F4组分分别升高7.37%、10.43%和7.85%.针对河池土壤(中性土壤, pH=6.8), 在风干、湿润和淹水这3种水分条件中, 添加FM能使F1组分分别下降89.81%、79.76%和97.42%, 使F2组分分别下降24.92%、35.16%和55.84%, 使F3组分分别升高11.25%、14.22%和22.96%, 使F4组分分别升高8.28%、15.53%和28.35%.针对常德土壤(酸性土壤, pH=3.0), 添加FM能使F1组分分别下降62.33%、22.67%和71.59%, 使F2组分分别下降16.81%、26.21%和31.87%, 使F3组分分别下降8.68%、0.43%和2.25%, 使F4组分分别升高73.32%、51.87%和35.53%.上述结果表明, 在碱性和中性土壤环境中, 添加FM能促使专性吸附态As(F1)和非专性吸附态As(F2)向水合铁铝氧化态转化(F3和F4), 但在酸性土壤环境中则能促使(非)专性吸附态As和无定形/弱结晶水合铁铝氧化物结合态As(F3)向结晶水合铁铝氧化物结合态(F4)转化.此外, 在淹水条件下, 添加FM对3种土壤F2组分的降低影响最显著, 远高于风干和湿润这2种水分条件.这与有效态As部分内容较为契合, 表明FM能有效吸附弱吸附态As, 并促使其向水合铁铝氧化态转化.
2.4 铁锰氧化物对土壤pH和有效态P的影响图 4给出了FM对土壤有效态P的影响.有效态P含量能一定程度地表征土壤肥力情况, 土壤高产量肥力水平一般在20.00 mg·kg-1以上[25].从中知, 韶关、河池和常德这3种供试土壤的有效态P含量均远低于高产量肥力水平标准, 且表现出常德>河池>韶关的趋势. P和As属同族元素, 化学性质相似, 在土壤环境中常表现出与As(Ⅴ)相近的环境化学行为[26, 27].针对韶关碱性土壤, 有效态P含量并不受水分添加质量比和FM添加的显著影响.但在河池和常德这2种土壤中, 淹水条件可使土壤有效态P含量分别显著降低38.57%和38.12%(P < 0.05).这可能是由于P比As更容易吸附到土壤颗粒表面, 淹水条件下As(Ⅴ)被还原, 土壤As吸附位点暴露出来, 被P大量吸附.本研究中, 在淹水条件下, 添加FM能使河池和常德这2种土壤的有效态P含量显著下降15.75%和32.54%, 低于风干和湿润这2种水分条件, 这可能会限制缺P区域农产品摄取土壤P, 但在富P区域则可能有效抑制土壤对周边水体的面源污染. 图 5给出了FM对土壤pH值的影响.费杨等[11]研究发现, 添加FM(质量分数5%)可使土壤pH值升高0.20~0.38, 适当提高了土壤的酸缓冲能力.本研究中, FM的添加质量比为2.00%, 3种土壤的pH值变化幅度仅为0.04~0.07, 且差异并不显著(P < 0.05), 对土壤环境的影响非常小.
|

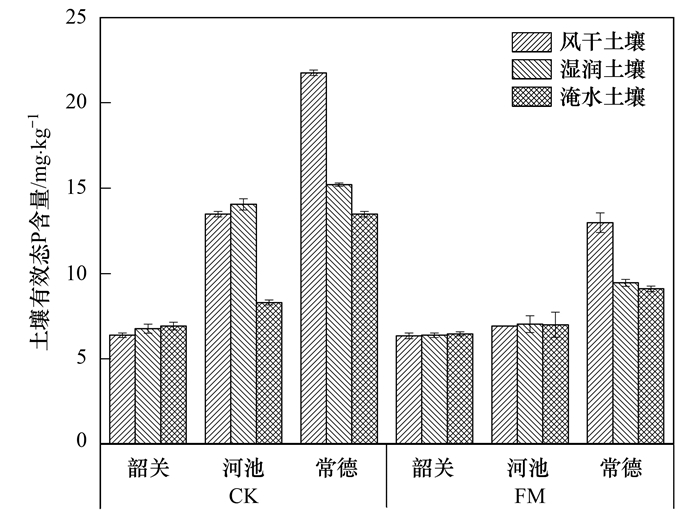

图 4 FM对不同水分条件土壤有效态P的影响 Fig. 4 Effect of Fe-Mn oxide (FM) on soil available P under different water conditions |
|

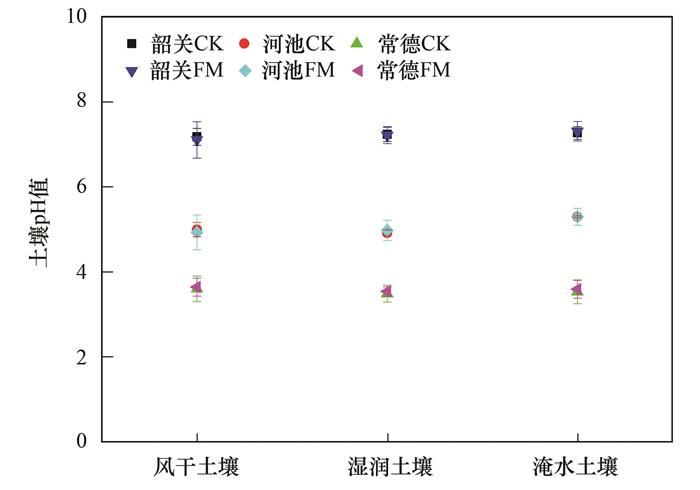

图 5 FM对不同水分条件土壤pH值的影响 Fig. 5 Effect of Fe-Mn oxide (FM) on soil pH under different water conditions |
(1) 添加水分对于抑制土壤As的毒性浸出具有积极作用, 但水分过高则会引发As的大量释放.
(2) FM在淹水As污染土壤中具有明显的优势, 能显著降低土壤TCLP毒性浸出和土壤有效态As含量, 并增加吸附态As向水合铁铝氧化物结合态的稳定化.
(3) FM会少量吸附土壤有效态P, 这可能会限制缺P区域农产品摄取土壤P, 但在富P区域则可能有效抑制土壤对周边水体的面源污染.
| [1] | Singh R, Singh S, Parihar P, et al. Arsenic contamination, consequences and remediation techniques: a review[J]. Ecotoxicology and Environmental Safety, 2015, 112: 247-270. DOI:10.1016/j.ecoenv.2014.10.009 |
| [2] | Shi Y L, Chen W Q, Wu S L, et al. Anthropogenic cycles of arsenic in mainland China: 1990-2010[J]. Environmental Science &Technology, 2017, 51(3): 1670-1678. |
| [3] | Zhou Y T, Niu L L, Liu K, et al. Arsenic in agricultural soils across China: distribution pattern, accumulation trend, influencing factors, and risk assessment[J]. Science of the Total Environment, 2018, 616-617: 156-163. DOI:10.1016/j.scitotenv.2017.10.232 |
| [4] | Duan Q N, Lee J C, Liu Y S, et al. Distribution of heavy metal pollution in surface soil samples in China: a graphical review[J]. Bulletin of Environmental Contamination and Toxicology, 2016, 97(3): 303-309. DOI:10.1007/s00128-016-1857-9 |
| [5] | Xu XW, Chen C, Wang P, et al. Control of arsenic mobilization in paddy soils by manganese and iron oxides[J]. Environmental Pollution, 2017, 231: 37-47. DOI:10.1016/j.envpol.2017.07.084 |
| [6] |
钟松雄, 尹光彩, 陈志良, 等. Eh、pH和铁对水稻土砷释放的影响机制[J]. 环境科学, 2017, 38(6): 2530-2537. Zhong S X, Yin G C, Chen Z L, et al. Influencing mechanism of Eh, pH and iron on the release of arsenic in paddy soil[J]. Environmental Science, 2017, 38(6): 2530-2537. |
| [7] |
王欣, 钟松雄, 陈志良, 等. 厌氧条件水稻土铁对砷释放的影响[J]. 环境科学, 2018, 39(6): 2911-2918. Wang X, Zhong S X, Chen Z L, et al. Effect of iron on the release of arsenic in flooded paddy soils[J]. Environmental Science, 2018, 39(6): 2911-2918. |
| [8] | Zhang G S, Qu J H, Liu H J, et al. Preparation and evaluation of a novel Fe-Mn binary oxide adsorbent for effective arsenite removal[J]. Water Research, 2007, 41(9): 1921-1928. DOI:10.1016/j.watres.2007.02.009 |
| [9] | An B, Zhao DY. Immobilization of As(Ⅲ) in soil and groundwater using a new class of polysaccharide stabilized Fe-Mn oxide nanoparticles[J]. Journal of Hazardous Materials, 2012, 211-212: 332-341. DOI:10.1016/j.jhazmat.2011.10.062 |
| [10] | McCann C M, Peacock C L, Hudson-Edwards K A, et al. In situ arsenic oxidation and sorption by a Fe-Mn binary oxide waste in soil[J]. Journal of Hazardous Materials, 2018, 342: 724-731. DOI:10.1016/j.jhazmat.2017.08.066 |
| [11] |
费杨, 阎秀兰, 李永华. 铁锰双金属材料在不同pH条件下对土壤As和重金属的稳定化作用[J]. 环境科学, 2018, 39(3): 1430-1437. Fei Y, Yan X L, Li Y H. Stabilization effects of Fe-Mn binary oxide on arsenic and heavy metal co-contaminated soils under different pH conditions[J]. Environmental Science, 2018, 39(3): 1430-1437. |
| [12] | 南京农业大学. 土壤农化分析[M]. 第二版. 北京: 中国农业出版社, 1981. |
| [13] | SW-846, Method 1311: toxicity characteristic leaching procedure[S]. |
| [14] |
于冰冰, 阎秀兰, 廖晓勇, 等. 用于表征三七种植区土壤中可利用态砷的化学提取剂的筛选[J]. 农业环境科学学报, 2011, 30(8): 1573-1579. Yu B B, Yan X L, Liao X Y, et al. Screening of chemical extracting agents for characterizing soil bio-effective arsenic on Panax notoginseng[J]. Journal of Agro-Environment Science, 2011, 30(8): 1573-1579. |
| [15] | Wongrod S, Simon S, van Hullebusch E D, et al. Assessing arsenic redox state evolution in solution and solid phase during As(Ⅲ) sorption onto chemically-treated sewage sludge digestate biochars[J]. Bioresource Technology, 2019, 275: 232-238. DOI:10.1016/j.biortech.2018.12.056 |
| [16] |
马玉玲, 马杰, 陈雅丽, 等. 水铁矿及其胶体对砷的吸附与吸附形态[J]. 环境科学, 2018, 39(1): 179-186. Ma Y L, Ma J, Chen Y L, et al. Arsenic adsorption and its species on ferrihydrite and ferrihydrite colloid[J]. Environmental Science, 2018, 39(1): 179-186. DOI:10.3969/j.issn.1000-6923.2018.01.021 |
| [17] | Lin L Y, Zhong L R, Yan X L, et al. Reducing arsenic concentration in Panax notoginseng via contaminant immobilization in soil using Fe-Ce oxide[J]. Journal of Environmental Quality, 2018, 47(2): 312-317. DOI:10.2134/jeq2017.07.0297 |
| [18] | Catalano J G, Park C, Fenter P, et al. Simultaneous inner-and outer-sphere arsenate adsorption on corundum and hematite[J]. Geochimica et Cosmochimica Acta, 2008, 72(8): 1986-2004. DOI:10.1016/j.gca.2008.02.013 |
| [19] | Zhang G S, Qu J H, Liu H J, et al. Removal mechanism of As(Ⅲ) by a novel Fe-Mn binary oxide adsorbent: oxidation and sorption[J]. Environmental Science & Technology, 2007, 41(13): 4613-4619. |
| [20] | Ociński D, Jacukowicz-Sobala I, Mazur P, et al. Water treatment residuals containing iron and manganese oxides for arsenic removal from water-Characterization of physicochemical properties and adsorption studies[J]. Chemical Engineering Journal, 2016, 294: 210-221. DOI:10.1016/j.cej.2016.02.111 |
| [21] | Wang Y A, Zeng X B, Lu Y H, et al. Dynamic arsenic aging processes and their mechanisms in nine types of Chinese soils[J]. Chemosphere, 2017, 187: 404-412. DOI:10.1016/j.chemosphere.2017.08.086 |
| [22] | Huang G X, Chen Z Y, Zhang Y, et al. Changes of arsenic fractionation and bioaccessibility in wastewater-irrigated soils as a function of aging: influence of redox condition and arsenic load[J]. Geoderma, 2016, 280: 1-7. DOI:10.1016/j.geoderma.2016.06.013 |
| [23] | Liu CY, Tian H X, Li H Y, et al. The accuracy in the assessment of arsenic toxicity using soil alkaline phosphatase depends on soil water contents[J]. Ecological Indicators, 2019, 102: 457-465. DOI:10.1016/j.ecolind.2019.02.061 |
| [24] | Wan X, Dong H C, Feng L, et al. Comparison of three sequential extraction procedures for arsenic fractionation in highly polluted sites[J]. Chemosphere, 2017, 178: 402-410. DOI:10.1016/j.chemosphere.2017.03.078 |
| [25] |
龚娟, 马友华, 胡宏祥, 等. 农田土壤磷的环境指标研究进展[J]. 中国农学通报, 2016, 32(2): 112-117. Gong J, Ma Y H, Hu H X, et al. Research advances on environmental indicator of soil phosphorus in Farmland[J]. Chinese Agricultural Science Bulletin, 2016, 32(2): 112-117. |
| [26] | Arco-Lázaro E, Agudo I, Clemente R, et al. Arsenic (Ⅴ) adsorption-desorption in agricultural and mine soils: effects of organic matter addition and phosphate competition[J]. Environmental Pollution, 2016, 216: 71-79. DOI:10.1016/j.envpol.2016.05.054 |
| [27] |
雷鸣, 曾敏, 廖柏寒, 等. 含磷物质对水稻吸收土壤砷的影响[J]. 环境科学, 2014, 35(8): 3149-3154. Lei M, Zeng M, Liao B H, et al. Effects of phosphorus-containing substances on arsenic uptake by rice[J]. Environmental Science, 2014, 35(8): 3149-3154. |
