环境科学  2023, Vol. 44 Issue (3): 1657-1667   PDF
引用本文
王诗雨, 李淳, 赵洪伟, 陈希, 张慧君, 朱勇兵, 赵三平, 计超, 刘晓东. 某试验场土壤重金属分布特征及其污染评价[J]. 环境科学, 2023, 44(3): 1657-1667.
WANG Shi-yu, LI Chun, ZHAO Hong-wei, CHEN Xi, ZHANG Hui-jun, ZHU Yong-bing, ZHAO San-ping, JI Chao, LIU Xiao-dong. Distribution Characteristics and Pollution Assessment of Heavy Metals in Soils of a Testing Range[J]. Environmental Science, 2023, 44(3): 1657-1667.
某试验场土壤重金属分布特征及其污染评价
王诗雨1, 李淳2, 赵洪伟2, 陈希2, 张慧君1, 朱勇兵3, 赵三平3, 计超1, 刘晓东1
1. 中国科学技术大学地球和空间科学学院, 极地环境与全球变化安徽省重点实验室, 合肥 230026;
2. 中国人民解放军63968部队, 白城 137001;
3. 国民核生化灾害防护国家重点实验室, 北京 102205
收稿日期: 2022-01-27; 修订日期: 2022-06-14
基金项目: 中国科学院科技创新重点部署项目（KGFZD-135-19-09）；国家重点研发计划项目（2018YFC1801100）
作者简介: 王诗雨(1997~), 女, 硕士研究生, 主要研究方向为土壤污染与风险评价, E-mail: wangsy5@mail.ustc.edu.cn
通信作者: 刘晓东, E-mail: ycx@ustc.edu.cn
摘要: 试验场重金属污染是广受关注的环境问题之一.选取吉林某试验场的静爆试验区、落弹区和生活保障区作为研究对象，检测了112个表层土壤样品及两个土壤剖面中的重金属（As、Cd、Cr、Cu、Ni、Pb和Zn）含量，分析了重金属分布特征并对其进行了源解析，采用多个污染指数评价法对重金属的污染程度及潜在生态风险进行了研究.结果表明，静爆试验区土壤中As、Cd、Cu、Ni和Zn含量的平均值高于吉林省背景值，且Cu、Zn、As和Cd含量表现出较强的空间异质性；落弹区土壤中As、Cd和Ni含量的平均值超出背景值；生活保障区土壤中As和Cd含量的平均值高于背景值，并且Pb、Cd、Zn和Cr变异系数较强，表明其可能受到人类活动的影响.在不同的试验区，土壤中As、Cr、Cu、Ni和Zn含量具有显著差异（P < 0.05），静爆试验区较落弹区受到试验活动影响更为强烈，土壤剖面表层重金属含量明显偏高，土壤剖面中重金属未发生明显垂向迁移.多元统计和APCS-MLR源解析分析表明，Zn、Pb和Cd主要受到试验活动相关的污染源影响，Cr和Ni主要受成土母质自然源影响，As和Cu来源较为复杂.地累积指数表明，3个区域的Cd和落弹区的Ni均属于1级（无-中度污染），内梅罗综合污染指数显示不同功能区之间的污染水平表现为：生活保障区>静爆试验区>落弹区，3个功能区土壤为轻度污染，潜在生态风险指数显示研究区均处于中度生态风险水平，Cd为主要的土壤污染因子.
关键词: 试验场      重金属      污染特征      源解析      污染评价
Distribution Characteristics and Pollution Assessment of Heavy Metals in Soils of a Testing Range
WANG Shi-yu1 , LI Chun2 , ZHAO Hong-wei2 , CHEN Xi2 , ZHANG Hui-jun1 , ZHU Yong-bing3 , ZHAO San-ping3 , JI Chao1 , LIU Xiao-dong1
1. Anhui Province Key Laboratory of Polar Environment and Global Change, School of Earth and Space Sciences, University of Science and Technology of China, Hefei 230026, China;
2. 63968 Unit of PLA, Baicheng 137001, China;
3. State Key Laboratory of NBC Protection for Civilian, Beijing 102205, China
Abstract: Heavy metal pollution in testing ranges is one of the most widely concerning environmental problems. The ammunition static detonation test area, the bomb falling area, and the living area of a testing range in Jilin were selected as the study objects. The contents of heavy metals (As, Cd, Cr, Cu, Ni, Pb, and Zn) in 112 topsoil samples and two soil profiles were analyzed, and their distribution characteristics and sources were analyzed in detail. After that, the pollution degree and potential ecological risk of heavy metals were investigated using multiple pollution index assessment methods. The results showed that the average contents of As, Cd, Cu, Ni, and Zn in the soil of the ammunition static detonation test area were higher than the soil background values in Jilin province, and the contents of Cu, Zn, As, and Cd showed strong spatial heterogeneity. The average concentrations of As, Cd, and Ni in the soil of the bomb falling area exceeded their background values. The average contents of As and Cd in the soil of the living area were higher than the background values, and the variation coefficients of Pb, Cd, Zn, and Cr were relatively high, indicating that they may have been affected by human activities. In different test areas, the contents of As, Cr, Cu, Ni, and Zn in the soil samples were significantly different (P < 0.05). The ammunition static detonation test area was more strongly affected by the test activities than the bomb falling area, and the heavy metal contents in the surface layer of the soil profile were significantly higher. There was no obvious vertical migration of heavy metals in the soil profiles. The results of multivariate statistics and source identification analysis using absolute principal component score-multiple linear regression (APCS-MLR) showed that Zn, Pb, and Cd were mainly affected by pollution sources related to test activities; Cr and Ni were mainly affected by natural sources of soil forming materials; and the sources of As and Cu were more complicated. The geo-accumulation index showed that Cd in the three areas and Ni in the bomb falling area belonged to pollution level 1 (uncontaminated to moderately contaminated). The Nemerow comprehensive pollution index showed that the pollution levels among the different functional areas were: living area>ammunition static detonation test area>bomb falling area, and the three functional areas were slightly polluted. The potential ecological risk index showed that the study area was at moderate ecological risk level, and Cd was considered to be the main soil pollution factor.
Key words: testing range      heavy metals      pollution characteristics      source analysis      pollution assessment

场地污染是近年来最受关注的环境污染问题之一, 国内外针对矿区[1]、工业区[2]和农业用地[3]等场地已开展了大量的调查、风险评估和修复研究.武器试验场是用于装备试验的场地, 占地规模较大[4], 长期试验活动会导致场地受到严重的重金属[5, 6]和炸药[7]等特征污染物的污染, 如轻武器靶场往往都会产生严重的重金属污染问题[8~10].含有污染物的颗粒物会通过呼吸吸入、摄入和皮肤接触途径进入人体, 长期暴露将导致重金属在体内的累积[11], 例如波多黎各的别克斯岛被用作美国海军训练场60余年, 目前在岛上居民尿液中发现的Pb、As、Cd、Al、Gd和U含量要显著高于周围其他岛屿居民[12].试验场和训练场已成为当地人群健康和生态环境的潜在风险源[13, 14], 并引发复杂持久的公共卫生和环境责任纷争.

关于我国试验场环境状况的研究目前报道较少.刘玉通等[15~17]对我国华北和西南地区的训练场地土壤重金属污染特征开展了研究, 认为土壤中残留的炮弹和弹头会带来持久性重金属污染; 朱勇兵等[18]对我国东北某试验场的轻武器靶场调查发现, 靶场具有Pb、Cu和Sb组合污染特征, 并存在一定程度的垂直和侧向迁移; Bai等[19]基于前人研究数据, 评估了我国5个靶场的生态和人体健康风险, 发现主要以Pb导致的风险为主.试验和训练场土壤中重金属等的污染状况主要受到活动类型及强度和场地使用年限等因素影响[20], 装备种类和弹药类型等可导致不同试验和训练场地重金属污染水平差异很大.如波兰某训练场土壤中Cu、Ni、Cd、Pb、Zn和Cr含量都超出了波兰最大允许值[5], 而Sládková等[21]却发现捷克前训练场地土壤中重金属均未超过最大允许限值, 不构成潜在的环境风险.与此同时, 除了受武器装备直接相关的输入, 大型试验场环境状况还会受到场地交通运输、生活污水/废气和农副业生产等人类活动的影响, 导致场地环境质量具有多因性和复杂性.为此, 从环境安全的角度, 有必要对试验和训练场环境质量进行跟踪监测分析, 评估其污染发展趋势并解析其风险来源, 以采取针对性的污染防控措施.

本研究中某试验场地承担着武器装备的静爆测试和实弹发射试验功能.在前期已对该场地轻武器靶场采样研究的基础上, 进一步采集了该场地静爆试验区、落弹区和生活保障区的环境土壤样品.本文通过对样品中多种重金属含量的检测和统计分析, 对比试验场不同功能区重金属污染状况, 解析重金属来源, 并利用多个污染评价指数评估了试验场典型功能区的重金属污染程度, 以期为采取针对性的环境治理措施和确保试验场的可持续利用提供科学依据.

1 材料与方法 1.1 研究区概况

某试验场位于吉林省西北部, 科尔沁草原东部边缘, 属寒温带大陆性气候, 年平均气温 < 6℃, 年平均降水量 < 400 mm, 土壤以栗钙土为主, 呈碱性至弱碱性.该试验场地主要包括静爆试验区、落弹区和生活保障区等功能区.静爆试验是对弹药冲击波进行测试, 中心区域土壤表层有大量黑色爆炸残留物, 周围区域的土壤裸露无植被生长, 最外层土壤有零星的植被.落弹区位于地势较低的草原, 该区域作为火炮靶场, 浅弹坑密布.生活保障区有营房、食堂和车库等完善的生活保障设施, 并种植果树和农作物.

1.2 样品采集和分析

在2019年6月和2020年10月采集了静爆试验区、落弹区和生活保障区共112个表层土壤样品, 并在静爆试验区、落弹区中心分别采集了0~50 cm的土壤剖面样品(图 1).野外采集样品时, 用不锈钢铲采集0~5 cm表层土壤, 每个样品由5个分点样品混合均匀得到.静爆试验区中心的剖面自下而上按照42~52、32~42、22~32、12~22、2~12和0~2 cm采集土壤样品, 落弹区中心的土壤剖面自下而上按照35~45、25~35、15~25、5~15和0~5 cm采集样品.在每个样点采集土壤样品的同时详细记录了周围生态环境信息.土壤样品冷冻干燥后过10目筛, 除去样品中碎石颗粒和植物残体等, 然后用玛瑙研钵研磨至粉末, 并全部过200目筛.

图 1 研究区采样点位置分布示意 Fig. 1 Location and distribution of sampling sites in the study area

土壤重金属含量的分析采用HCl-HNO3-HF-HClO4混合消解的方法[22], 使用电感耦合等离子体质谱仪(ICP-MS, PerkinElmer 2000)测定As、Cd、Cr、Cu、Ni、Pb和Zn这7种重金属的含量.As、Cd、Cr、Cu、Ni、Pb和Zn的检出限分别为0.4、0.09、2、0.6、1、2和1 mg ·kg-1.当某重金属的含量低于检出限, 按照检出限的一半进行计算[23].在分析过程中, 每批样品设置两个空白样和两个平行双样, 空白样的测定结果远低于检出限, 平行样的测定结果相对偏差 < 10%.采用土壤成分分析标准物质GBW 08303和GBW 07405进行质量控制, 回收率范围为85% ~110%.土壤pH值采用电位法(HJ 962-2018)测定, 有机质含量采用重铬酸钾容量法(NY-T 1121.6-2006)测定.

1.3 土壤环境质量评价方法

地累积指数由德国科学家Müller[24]于1969年提出, 用于定量评价沉积物中重金属的污染程度, 目前也被广泛应用于土壤环境质量的污染评价[25~27], 计算公式为：

(1)

式中, Igeo为地累积指数, Ci为重金属元素i在土壤中的含量(mg ·kg-1), Bi为土壤中元素i的地球化学背景值(mg ·kg-1), 本研究地累积指数评价所用背景值为吉林省土壤背景值, k为成岩作用引起的背景值变动系数, 一般k值取1.5.

单因子污染指数评价法常用来评价一种污染物的污染程度, 而内梅罗指数法以单因子指数法为基础, 克服其仅适用于单一因子的缺点, 突出了高含量污染物对环境质量的影响, 同时兼顾单因子污染指数的平均值[28], 计算公式为：

(2)
(3)

式中, Pi为第i种重金属单因子污染指数; Ci为i重金属元素在土壤中的含量(mg ·kg-1); Si为第i种重金属污染物的标准值(mg ·kg-1), 在此选用的标准为吉林省土壤背景值; PN为内梅罗综合污染指数, 其中(Ci/Si)max为单因子污染值的最大值, (Ci/Si)ave为土壤单因子污染值的均值.

潜在生态风险指数法是由瑞典学者Hakanson[29]建立的一套评价重金属污染及其生态风险的方法, 能综合反映重金属对生态环境的影响潜力, 计算公式为：

(4)

式中, RI为潜在生态风险指数; Eri为单项重金属潜在生态风险指数; Tri为污染物毒性响应系数, As、Cd、Cr、Cu、Pb、Ni和Zn的毒性响应系数分别为10、30、2、5、5、5和1[30]; Cri为i污染物的实测含量(mg ·kg-1); Cni为i污染物的参比值(mg ·kg-1), 本研究以吉林省土壤背景值为参比值.其中Eri和RI的分级标准根据所研究重金属的毒性参数进行了相应调整[31].

利用地累积指数法、单因子指数法、内梅罗指数法和潜在生态风险指数法划分的土壤重金属污染评价标准见表 1.

表 1 土壤重金属污染等级划分标准 Table 1 Criteria for pollution grade of soil heavy metals

1.4 数据处理与分析

用Microsoft Excel软件对数据进行描述性统计, 采用SPSS Statistics 24软件对数据进行Duncan's test多组样本间差异显著性分析、相关性分析、主成分分析和绝对主成分分数-多元线性回归受体模型(APCS-MLR)分析, 有关APCS-MLR的详细介绍和计算见文献[32].采样点分布图和数据分析图分别使用ArcGIS 10.2和Origin 2021软件绘制.

2 结果与分析 2.1 表层土壤理化性质和重金属含量

土壤基本理化性质如表 2所示.静爆试验区、落弹区和生活保障区土壤pH值分别为5.42~8.06、7.96~10.00和7.54~8.64, 大部分土壤为弱碱性, 与前人分析的结果一致[33, 34].在静爆试验区、落弹区和生活保障区的土壤TOC分别为0.68% ~4.89%、0.75% ~6.85%和0.95% ~12.75%.

表 2 土壤pH和TOC含量 Table 2 Soil pH and TOC content

表层土壤重金属含量结果见表 3.静爆试验区土壤中重金属ω(As)、ω(Cd)、ω(Cu)、ω(Ni)和ω(Zn)的平均值分别为10.4、0.20、17.6、24和92 mg ·kg-1, 超过吉林省土壤背景值, 是背景值的1.30、2.02、1.03、1.12和1.14倍, 其他重金属含量的平均值均低于吉林省土壤背景水平.变异系数反映了土壤重金属含量标准差与含量平均值的变化程度, 较大的变异系数表明重金属在空间上的分布差异大, 指示了外部干扰程度较高.根据Wilding[35]的研究, 将变异系数由低到高依次划分为低等变异(CV < 16%)、中等变异(16%≤CV < 36%)和高等变异(CV≥36%).静爆试验区重金属元素Cu、Zn、As和Cd的变异系数均超过36%, 分别为70.76%、48.57%、44.79%和38.87%, 为高等变异, 表现出较强的空间异质性, ω(Cu)的平均值要略高于背景值, 其最大值可达71.1 mg ·kg-1, 为背景值的4.16倍, 其原因可能是试验过程中爆炸产生的弹壳碎片残留于土壤, 从而导致周围土壤中重金属含量有所增加.落弹区土壤中重金属ω(As)、ω(Cd)和ω(Ni)的平均值为9.4、0.17和40 mg ·kg-1, 为背景值的1.18、1.72和1.87倍, 其余重金属含量的平均值都要低于土壤背景值, 说明这些土壤总体上没有受到重金属明显污染, 反映周围土壤的背景值水平.另外, 落弹区土壤中所有重金属均属于中等变异, 表明不同样品之间差异相对较小.生活保障区土壤中重金属ω(As)和ω(Cd)的平均值为8.1 mg ·kg-1和0.22 mg ·kg-1, 是背景值的1.01和2.22倍, 其余重金属含量的平均值均未超过背景值.Pb、Cd、Zn和Cr属于高等变异, 变异系数分别为125.21%、98.62%、69.82%和41.23%, 空间分布差异显著, 并且ω(Pb)、ω(Cd)、ω(Zn)和ω(Cr)的最大值可达243、1.23、378和74 mg ·kg-1, 是背景值的8.44、12.42、4.70和1.58倍, 这可能与人类活动的影响有关.

表 3 不同功能区土壤重金属含量描述性统计分析结果 Table 3 Descriptive statistical analysis of heavy metal contents in soil samples from different functional areas

与该试验场的轻武器靶场[18]相比(表 3), 本文研究区土壤中Pb和Cu含量的平均值显著偏低.轻武器靶场主要污染来源于残留在土壤中含铅弹头, 大量的Pb和Cu重金属在土壤中累积, 导致靶场土壤往往存在严重的Pb和Cu污染.为进一步探究土壤重金属含量是否受人类活动的影响, 将3个功能区与周围区域土壤重金属含量进行了比较, 发现本研究土壤中As、Cd、Ni、Pb和Zn含量的平均值大部分高于白城-松原地区的草原土壤重金属含量[34], 表明表层土壤受到一定程度的人为影响.

不同功能区土壤重金属含量存在一定差异(图 2).采用Duncan's test方法对差异的显著性水平进行了检验, 结果显示不同功能区As、Cr、Cu、Ni和Zn含量的差异具有统计学上的显著性(P < 0.05), 而Cd和Pb含量在不同功能区没有显著性差异.具体来说, 静爆试验区土壤中As含量显著高于生活保障区(P < 0.05), 静爆试验区和落弹区土壤中Cr含量显著高于生活保障区(P < 0.05), 静爆试验区土壤中Cu含量显著高于落弹区(P < 0.05), 而与生活保障区不存在显著性差异, 落弹区土壤中Ni含量显著高于静爆试验区和生活保障区(P < 0.05), 静爆试验区土壤中Zn含量显著高于落弹区和生活保障区(P < 0.05).

不同小写字母表示差异显著(P < 0.05) 图 2 不同功能区土壤重金属含量分布 Fig. 2 Distribution of heavy metal contents in the soils from different functional areas

2.2 土壤剖面的重金属含量

静爆试验区和落弹区土壤中7种重金属、pH和TOC的含量随深度变化如图 3所示.对于弹药静爆区土壤剖面, pH在表层0~5 cm最高, 5 cm深度以下基本保持不变; TOC在0~20 cm深度含量较高, 表层土壤TOC含量的升高主要源于弹药静爆时使用木柴进行燃烧, 燃烧后土壤表层受到有机酸改性、碱性灰分渗入土壤、有机物氧化和阳离子释放等因素的影响, 最终导致表层土壤pH升高[37].静爆试验区重金属含量在剖面上的变化和pH变化趋势相似, 主要积累在表层0~2 cm的土壤中, 含量先随深度呈现急剧下降, 之后趋于稳定.有研究表明碱性土壤(pH>8.0)对Cu和Pb等阳离子的迁移会产生限制[38], 而As主要以含氧阴离子形态存在, 相对于低pH而言, 较高的pH不利于其吸附[39]; 另一方面土壤有机质会限制As的迁移性[40].因此, As含量在静爆试验区土壤剖面中间层略有增加, 这有可能与pH和TOC等理化性质变化有关.落弹区土壤剖面重金属含量总体上偏低, 随深度自上而下变化趋势不明显.

图 3 静爆试验区和落弹区pH、TOC和重金属含量随深度变化 Fig. 3 Vertical distributions of pH, TOC, and heavy mental contents in the soil profiles versus depth

通常而言, 弹药爆炸会产生巨大的冲击力, 弹药残片随之进入表层土壤中[15], 后期在雨水渗流作用下, 表层土壤中重金属可能向下层土壤发生迁移.Laporte-Saumure等[41]对轻型武器靶场的土壤剖面研究发现, 从表层到40 cm土壤层中, 重金属Cu、Pb、Sb和Zn含量随深度增加而减小, 但在40~70 cm土壤层发现Pb、Cu、Sb和Zn含量有明显增加, 这可能是由于重金属受雨水淋滤影响发生了垂直迁移, 在土壤剖面下层出现了一定的积累.总体上看, 静爆试验区表层重金属含量最高, 大部分在中间层位并未发生明显的积聚.瑞士的某靶场土壤剖面也有相似的研究结果[42], 表层土壤受到Pb、Sb、Cu和Ni的高度污染, 但是随着深度的增加, 其含量急剧减少.与静爆试验区相比, 落弹区表层土壤重金属含量偏低, 并且随深度自上而下变化趋势不明显, 这表明弹片重金属输入对落弹区土壤重金属含量未造成明显影响.

3 讨论 3.1 土壤重金属来源解析

相关性分析是解释重金属与土壤理化性质之间关系的重要手段, 也是识别重金属来源及主要控制因素的有效途径.土壤重金属含量与理化性质之间的相关性如图 4所示.结果表明, pH和TOC之间存在极显著负相关(P < 0.01), pH和As之间显著负相关(P < 0.05).除此之外, pH和TOC与其他重金属含量的相关性并不显著, 说明表层土壤中重金属含量差异与土壤理化性质关系不大.各个重金属含量之间相关性分析结果发现, Cd-Pb-Zn和Cu-Pb-Zn两两之间呈极显著正相关(P < 0.01), 说明这几种重金属可能具有相同或相似的来源.Cr和Ni之间存在极显著正相关(P < 0.01), 表明这两种重金属的来源可能相同.

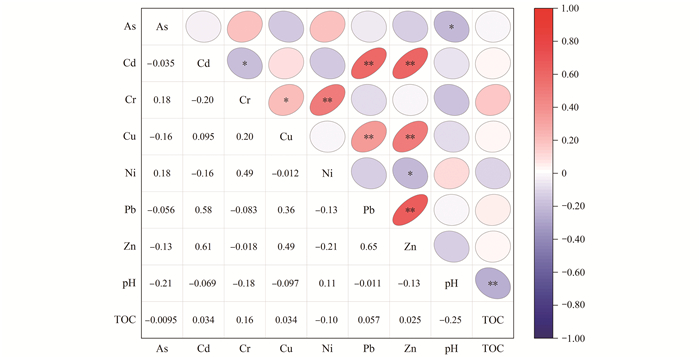

**表示P < 0.01, *表示P < 0.05; 椭圆的大小和方向分别表示相关性系数数值的大小和正负, 色柱表示对应的相关性系数 图 4 土壤理化性质和重金属含量间的相关性分析 Fig. 4 Correlation between physicochemical properties and heavy metal contents in the soil samples

采用主成分分析可以有效识别重金属元素的污染来源, KMO检验系数为0.641, 且Bartlett's检验结果为P < 0.01, 说明变量可以进行主成分提取.研究区土壤主成分分析结果见表 4, 经过最大正交旋转后, 根据特征值的结果, 提取了3个特征值大于1的成分, 这3个主成分的总方差贡献率为74.222%, 因而可以解释重金属的绝大部分信息.

表 4 研究区域土壤重金属含量主成分分析成分矩阵 Table 4 Component matrix of principal component analysis on heavy metal concentrations in soil of the study area

主成分PC1的方差贡献率为33.682%, Zn、Pb、Cd和Cu具有较高的正载荷值, 分别为0.860、0.856、0.820和0.429, 这与相关性分析结果一致, 表明这4种重金属具有一定同源性.静爆试验区和生活保障区的土壤重金属含量变异系数表现为高等变异, 说明受到了人为污染源的影响.有研究表明, Zn、Pb、Cd和Cu是试验场地常见的重金属污染物[43, 44], Pb是弹头核心的主要组成成分, Zn和Cu是弹壳合金的主要成分[6], 主要用来增加硬度, Cd被用于一些军用设备的涂料[45].静爆试验过程会导致炸裂开弹药碎片残留在土壤中, 其碎片中重金属会释放进入周围土壤中, 从而导致土壤发生重金属污染.另外, 在生活保障区发现采自路边的土壤样品中Pb、Zn和Cd含量偏高, 这可能与试验车辆行驶过程中发生的轮胎磨损和尾气排放有关[46, 47].因此, 第一主成分可解释为与试验活动相关的污染源.

主成分PC2的方差贡献率为23.280%, Cr、Ni和Cu具有较高的正载荷值, 分别为0.874、0.766和0.352, 其中Cu在PC1和PC2上均有一定的载荷, 说明Cu可能存在多重来源.图 4显示Cr-Cu和Cr-Ni之间具有显著相关性, 说明它们可能有相同来源.有研究认为土壤中Cr、Ni主要与成土母质或自然成土过程相关[48], 通常二者之间表现出高度相关性.Chai等[34]对与研究区相近的白城-松原草原土壤中重金属源解析发现, Cr、Ni和Cu主要来源于土壤母质的自然输入.结合前文研究结果, 大部分土壤样点中Ni、Cr和Cu的含量接近背景值, 符合自然源输入特征, 因此, 第二主成分可理解为土壤母质自然源输入.

主成分PC3的方差贡献率为17.260%, As具有最大的正载荷0.794.相关研究表明, 农药和化肥的使用是土壤As的重要来源[49].结合现场调查可知, 生活保障区种植有果树、蔬菜等农作物, 并且会使用农药化肥, 这有可能导致As在土壤中积累.另外北方冬天供暖以煤等化石作为主要燃料, 土壤中As含量变化也可能与化石燃料燃烧有关, 燃烧排放的As以烟尘的形式进入大气中, 再通过大气沉降到周围土壤中[50].因此第三主成分可认为与农业活动和煤燃烧等生活源有关.

在基于上述定性识别土壤重金属来源的基础上, 进一步采用APCS-MLR模型建立了各污染源与重金属含量的函数关系, 根据多元线性回归方程的回归系数分别计算各重金属来源的贡献率, 结果如图 5所示.同时As、Cd、Cr、Cu、Ni、Pb和Zn回归方程的相关系数R2在0.634~0.808之间, 表明7种重金属拟合效果良好.

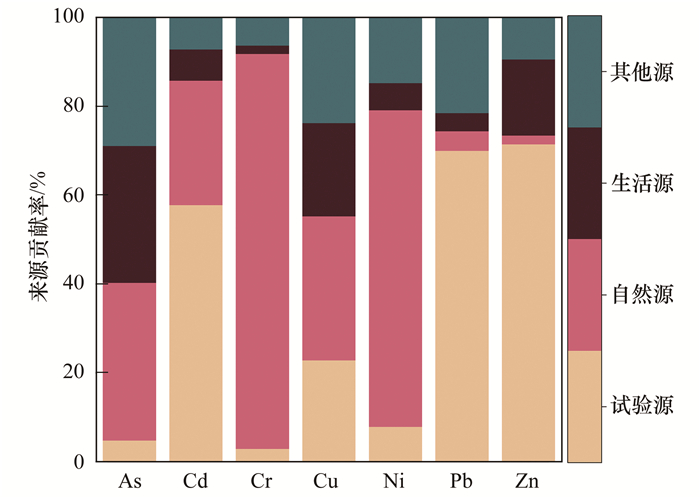

图 5 土壤重金属来源贡献率 Fig. 5 Source contribution ratios of heavy metals in the soils

结合主成分分析结果, 确定了试验污染源、自然源和生活源这3个重金属主要来源途径.试验污染源对Cd、Pb、Zn的贡献率较高, 分别为58%、70%和71%; 自然源对Cr和Ni贡献率最高, 分别为89%和71%; As和Cu来源较为复杂, As以自然源和生活源的贡献为主, 贡献率分别为35%和31%.有研究表明土壤As的来源既受到成土母质影响, 也与人类活动有关[51, 52].Cu以试验污染源、自然源和生活源的贡献为主, 贡献率分别为23%、32%和21%, 除了上述试验活动和自然输入对Cu的影响, 一些农业活动也很容易造成土壤Cu的污染[53, 54].另外, 存在未知的其他源对As、Cu和Pb的影响, 分别占29%、24%和22%, 该来源对研究区域土壤中污染物的贡献相对较少.

3.2 不同功能区重金属土壤环境质量评价

不同功能区土壤中各重金属的地累积指数计算结果见图 6.静爆试验区土壤重金属地累积指数平均值大小为：Cd(0.31)>As(-0.38)>Ni(-0.44)>Zn(-0.52)>Cu(-0.71)>Pb(-0.88)>Cr(-1.16), 落弹区土壤重金属地累积指数平均值大小为：Ni(0.25)>Cd(0.09)>As(-0.43)>Cu(-1.16)>Cr(-1.22)>Pb(-1.50)>Zn(-1.91), 生活保障区土壤重金属地累积指数平均值大小为：Cd(0.06)>As(-0.62)>Cu(-0.89)>Zn(-1.04)>Pb(-1.11)>Ni(-1.12)>Cr(-1.63).Cd的Igeo均值在3个功能区均属于1级(无-中度污染), Ni的Igeo均值在落弹区处于1级(无-中度污染), 其他重金属的Igeo均值处于无污染水平.

图 6 不同功能区土壤重金属地累积指数评价结果 Fig. 6 Results of geo-accumulation index for heavy metals in the soils of different functional areas

使用单因子污染指数法和内梅罗综合污染指数法对不同功能区土壤重金属污染情况进行评价, 结果如图 7所示.静爆试验区单因子污染指数平均值大小为：Cd(2.01)>As(1.30)>Zn(1.15)>Ni(1.11)>Cu(1.03)>Pb(0.82)>Cr(0.68), 落弹区单因子污染指数平均值大小为：Ni(1.85)>Cd(1.69)>As(1.17)>Cu(0.69)>Cr(0.66)>Pb(0.55)>Zn(0.42), 生活保障区单因子污染指数平均值大小为：Cd(2.20)>As(1.02)>Pb(0.89)>Cu(0.84)>Zn(0.83)>Ni(0.73)>Cr(0.51).其中, 土壤重金属Cd在静爆试验区和生活保障区属于轻度污染, 在落弹区处于轻微污染, As在3个功能区均处于轻微污染, Zn和Cu在静爆试验区处于轻微污染, Ni在静爆试验区和落弹区处于轻微污染, 其他重金属在3个功能区单因子污染指数平均值均小于1, 属于无污染.不同功能区土壤重金属内梅罗综合污染指数计算结果为：生活保障区(1.85)>静爆试验区(1.81)>落弹区(1.65), 3个功能区均属于轻度污染.

图 7 不同功能区土壤重金属单因子污染指数和内梅罗综合污染指数评价结果 Fig. 7 Results of single-factor pollution index and Nemerow comprehensive pollution index for heavy metals in the soils of different functional areas

潜在生态风险指数法是将土壤重金属含量与毒理学效应联系起来对土壤环境质量进行综合评价, 不同功能区土壤重金属生态风险评价结果见表 5. 潜在生态风险指数大小顺序为：生活保障区(90.49)>静爆试验区(88.96)>落弹区(79.66), 整体上3个区域都处于中度生态污染水平.7种重金属平均潜在生态风险大小顺序为：Cd(58.65)>As(11.57)>Ni(6.14)>Cu(4.25)>Pb(3.74)>Cr(1.23)>Zn(0.80), 其中Cd的风险贡献率最高, 达到67.90%, 在落弹区Cd的潜在生态风险等级属于中等, 而在静爆试验区和生活保障区土壤中Cd的单项重金属潜在生态风险指数超过60, 达到较强生态风险等级, 这可能与Cd具有较高的毒性系数有关[55].地累积指数和单因子污染指数也显示出Cd污染水平最高, 因此研究区域Cd污染造成的潜在生态风险需引起注意.

表 5 不同功能区土壤重金属潜在生态风险评价结果 Table 5 Potential ecological risk assessment results of heavy metals in the soils of different functional areas

4 结论

(1) 3个功能区表层土壤的As、Cr、Cu、Ni和Zn含量差异显著, 静爆试验区表层土壤的Cu、Zn、As和Cd含量偏高且空间异质性强, 落弹区表层土壤重金属含量接近背景值且样品间差异较小, 生活保障区表层土壤中重金属Pb、Cd、Zn和Cr变异系数较大.

(2) 静爆试验区表层土壤样品中重金属含量最高, 重金属在土壤深度剖面上未发生明显的垂直迁移, 落弹区土壤中重金属基本保持土壤母质背景水平, 受落弹重金属输入影响小.

(3) 源解析分析发现, Zn、Pb和Cd主要与试验活动相关的污染源有关, Cr和Ni主要受成土母质自然源影响, As和Cu来源较为复杂, 其中As以自然源和生活源的贡献为主, 而Cu与试验污染源、自然源和生活源等都有关.

(4) 3个功能区表层土壤中7种重金属的综合污染程度为：生活保障区>静爆试验区>落弹区, 潜在生态风险评价结果表明, 研究区土壤质量整体上都处于中等生态风险程度, 主要污染因子是Cd.
