2. 江苏环保产业技术研究院, 南京 210019
2. Jiangsu Academy of Environmental Industry and Technology, Nanjing 210019, China
随着社会经济的发展, PM2.5的污染问题日趋严重.有研究表明PM2.5组分可以产生脱氧核糖核酸加合物, 导致基因突变和染色体变化[1~3], 暗示PM2.5潜在的致癌效应.国际癌症研究机构(International Agency of Research on Cancer, IARC)也将颗粒物列为致癌物[4].PM2.5中具有基因诱变效应的多环芳烃(polycyclic aromatic hdrocarbons, PAHs)得到了长期关注与广泛研究.然而硝基多环芳烃(nitro polycyclic aromatic hydrocarbons, NPAHs)作为多环芳烃一类重要的衍生物, 并未深入研究[5].通过大气中羟基和氮氧自由基与PAHs所引发的大气光氧化反应, 可以产生多种NPAHs并赋存与二次细颗粒物[6, 7].除了大气光氧化过程, 汽油与柴油燃烧产生的机动车尾气也是NPAHs重要来源[8].一方面, NPAHs生物效应往往比相应母体化合物PAHs更强, 比如突变效应[9, 10]与发育毒性[11]; 另一方面, NPAHs也是大气气溶胶中影响全球气候的棕碳组分中重要物质[12, 13], 使得PM2.5中NPAHs分布特征解析成为研究焦点.NPAHs已经在世界范围内大气颗粒物中检出, 检出浓度在pg ·m-3~ng ·m-3[14~17].尽管相对于PAHs, PM2.5中NPAHs的浓度要低1~2个数量级[14, 15], 但PM2.5中NPAHs粒径分布调查发现NPAHs主要分布在小于0.49 μm和0.49~0.95 μm的颗粒物上, 平均粒径为0.06~0.12 μm[16], 说明了NPAHs更易通过呼吸进入暴露人群.
目前有研究发现NPAHs在我国污水处理厂和土壤都有检出[18, 19], 也有少量研究报道了PM2.5中NPAHs分布特征[20, 21], 但这些研究主要关注单硝基取代多环芳烃, 未解析致癌效应更强的二硝基取代多环芳烃的赋存水平.本研究通过解析PM2.5中NPAHs污染水平, 探究NPAHs的主要来源, 评估潜在的致癌风险, 以期为PM2.5的风险管理提供数据支持.
1 材料与方法 1.1 样品采集2017年11月至2018年3月在南京大学环境学院楼顶采集PM2.5样品.在100 L ·min-1的采样流速下使用中流量采样器在玻璃纤维滤膜上持续48 h采集样品, 共采集14个PM2.5样品, 其中3个采样时间段同时采集PM10样品(表 1).按照采样地季节划分, 11月为秋季, 共采集4个PM2.5样品和1个PM10样品; 12月至次年2月为冬季, 共采集6个PM2.5样品和1个PM10样品; 3月为春季, 共采集4个PM2.5样品和1个PM10样品.根据国家环境空气质量标准, 14个样品对应的空气质量共有5个良、7个轻度污染和2个中度污染(表 1).
1.2 仪器与试剂
GC-MS(GC: Trace GC; MS: DSQ-Ⅱ, Thermo, 美国); 氮吹仪(N-EVAP112, Organomation Associates, 美国); 温控超声仪(X025-12T, 南京先欧, 中国); 高速冷冻离心机(Biofuge Primo R, Thermo, 美国); 旋转蒸发仪(R-215, BUCHI, 瑞士); 旋涡混匀器(MX-S, IKA, 德国); 色谱柱为DB-5HT(30 m, 0.25 mm, 0.1 μm, J&K, 美国); 固相萃取装置(WAT200609, Waters, 美国); 硅胶固相萃取柱(Mega BE-SI, 2 g, 12 mL, Agilent, 美国).
二氯甲烷(色谱纯, ROE Science, 美国); 正己烷(色谱纯, MERCK, 德国); 硝基多环芳烃标准品均购自美国AccuStandard公司(表 2).
1.3 样品前处理
PM2.5滤膜剪成1 cm见方的碎片, 加入15 mL二氯甲烷, 同时加入10 ng 9-硝基蒽的全氘代内标, 在室温下超声20 min.超声后在3 000 r ·min-1的转速下离心10 min, 上清液转移到梨形瓶.重复超声提取3次, 合并上清液.将提取液浓缩至0.5 mL, 加入4 mL正己烷再次浓缩至0.5 mL.将梨形瓶中浓缩液转移加入硅胶固相萃取柱进行净化, 加入6 mL二氯甲烷进行洗脱, 洗脱液收集在氮吹管.对洗脱液进行氮吹浓缩, 浓缩至近干, 定容至100 μL, 转移至进样小瓶中待测.
1.4 仪器条件 1.4.1 气相色谱色谱柱为DB-5HT(30 m, 0.25 mm, 0.1 μm)毛细色谱柱, 进样口温度280℃, 不分流进样, 进样量1 μL, 载气流速1.5 mL ·min-1, 恒流模式, 气相色谱与质谱直接传输线温度维持280℃.升温程序为: 初始温度60℃, 维持1min, 以45℃ ·min-1升温, 升至150℃后, 维持7min, 再以5℃ ·min-1升温, 升温至280℃, 再以20℃ ·min-1升温, 升至300℃, 维持5 min.
1.4.2 质谱条件采用负化学电离源, 源温度为180℃, 反应气为甲烷气, 流速2 mL ·min-1, 监测模式为选择离子扫描, 目标物的定量和定性离子如表 2所示.
1.5 质量保证和质量控制(QA/QC)所有硝基多环芳烃的检出限介于0.07~3.5pg ·m-3, 所有物质的标准曲线回归系数R均大于0.99, 相对偏差在±30%之间.在程序空白中, 2-硝基萘、2-硝基联苯、3-硝基联苯和9-硝基蒽均有检出, 检出浓度介于0.02~0.21pg ·m-3.程序回收率测定, 硝基多环芳烃回收率介于70% ~117%.相关质控数据见表 3.
2 结果与讨论 2.1 大气细颗粒物中硝基多环芳烃的赋存水平
在14个PM2.5样品中, 除了5-硝基苊外, 其他26种NPAHs均有检出.其中15种NPAHs的检出率为100%, 检出频率高于70%的NPAHs数量占据总数的74%, 说明NPAHs普遍存在于PM2.5中.仅有4种NPAHs的检出率低于50%(表 4).
在27种NPAHs中, 样品中浓度最高的依次为: 2, 8-二硝基二苯并噻吩(平均743 pg ·m-3, 210~1 471 pg ·m-3, 13% ~64%)、2, 7-二硝基芴(平均331 pg ·m-3, 0~3 037 pg ·m-3, 0% ~51%)、9-硝基蒽(平均326 pg ·m-3, 45~917 pg ·m-3, 7% ~28%)、3-硝基荧蒽(平均217 pg ·m-3, 43~415 pg ·m-3, 3% ~24%)和1, 8-二硝基芘(平均193 pg ·m-3, 41~391 pg ·m-3, 5% ~16%).有7种NPAHs的平均浓度为10~100 pg ·m-3, 15种NPAHs的平均浓度小于10 pg ·m-3.二硝基取代多环芳烃在样品中占比范围为47% ~82%, 除2, 8-二硝基二苯并噻吩外, 其余二硝基取代多环芳烃在样品中占比范围仍高达8% ~59%, 很多研究中未检测二硝基多环芳烃在PM2.5中的浓度, 本研究检测的结果说明了PM2.5存在大量二硝基多环芳烃, 其占比也不容忽视.
南京市PM2.5中NPAHs总浓度范围为618~5 963 pg ·m-3, 平均浓度2 113 pg ·m-3. 27种NPAHs的总浓度在秋、冬和春这3季的平均值分别为1 553、3 082和1 218 pg ·m-3, 冬季最高, 秋季其次, 春季最低.各种NPAHs单体的季节分布也符合这一规律, 共有23种NPAHs在冬季平均浓度最高, 推测可能的原因是冬季取暖造成NPAHs的直接排放增多, 此外冬季取暖导致更多氮氧化物排放也会增加NPAHs的二次生成过程.进一步分析NO2浓度与PM2.5样品中NPAHs总浓度的关系, 发现两者具有显著的正相关关系(P<0.01).说明NPAHs浓度与NO2的排放以及二次生成的光氧化过程具有密切联系.笔者发现对于NPAHs单体, 共有12种NPAHs单体与NO2浓度具有显著正相关(P<0.05), 并发现随着NO2污染的加剧, 9-硝基蒽与2, 7-二硝基芴占NPAHs总浓度的比重明显上升(图 1).
本研究关注的NPAHs中, 有14种具有一定致癌可能性[22], 其中有2A类化合物2种、2B类化合物6种和3类化合物6种, 具体致癌危害等级见表 4. 在8种致癌危害等级2类的化合物中, 除5-硝基苊以外, 7种化合物均在PM2.5样品中检出, 且检出频率均高于80%, 有4种化合物(1-硝基芘、2-硝基芴、1, 3-二硝基芘和1, 8-二硝基芘)的检出率为100%, 其中1, 8-二硝基芘在空气颗粒物中的浓度最高(平均193 pg ·m-3).此外还有2种在空气颗粒物中浓度较高的NPAHs致癌危害等级为3类, 分别是9-硝基蒽(平均浓度326 pg ·m-3)和3-硝基荧蒽(平均浓度217 pg ·m-3).结果表明空气颗粒物中普遍存在具有致癌效应的硝基多环芳烃, 特别是2种2A类和5种2B类的硝基多环芳烃需要被重点关注.
通过比较已有研究中NPAHs报道的数据(如表 5), 发现南京PM2.5中NPAHs总浓度的最大值, 高于中国主要城市PM2.5中NPAHs总浓度的最大值, 与北京PM2.5中NPAHs总浓度的最大值接近, 低于宁东能源化工基地PM2.5中NPAHs总浓度一个数量级.与国外数据比较, 发现南京PM2.5中NPAHs总浓度, 高于非洲卢旺达PM2.5中NPAHs总浓度, 略低于捷克城市地区PM2.5中NPAHs总浓度.从历史数据上看, 本研究中南京PM2.5中NPAHs总浓度高于2013~2014年已报道的南京PM2.5中NPAHs总浓度.但由于本研究共检测了17种单硝基多环芳烃和10种二硝基多环芳烃, 相对这些研究, NPAHs检测数量更多, 这可能是南京PM2.5中NPAHs总浓度普遍高于国内外历史数据的原因之一.
2.2 粒径分布规律

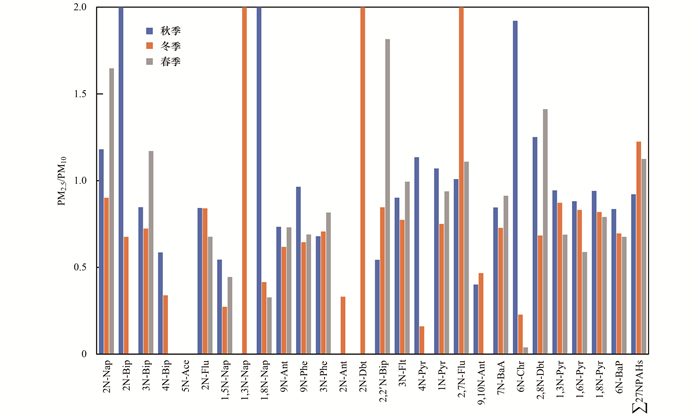

基于同一时间采集的PM2.5样品与PM10样品中NPAHs的浓度比值(如图 2), 发现两者比值大多数都在50%以上, 大部分分布于50% ~125%之间, 仅有2-硝基蒽和9, 10-二硝基蒽在3个采样时间比值均小于50%.此外在3个采样时间, 27种NPAHs的总浓度在PM2.5样品和PM10样品中的比值分别为92%、122%和113%.这表明空气颗粒物中的NPAHs主要分布于PM2.5颗粒物, 即更倾向于分布在细颗粒物上, 这也为本研究关注PM2.5中的NPAHs提供了依据.

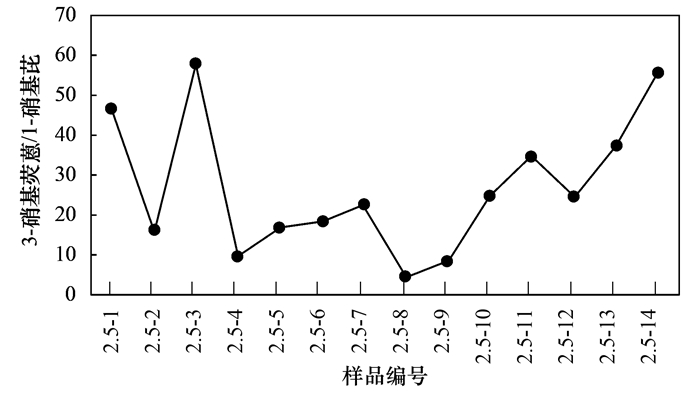

图 1中显示了NPAHs分布的季节变化.从中可以看出作为二次生成的指示因子硝基荧蒽的占比较高, 秋季为20%, 冬季为8%, 春季为11%, 而作为一次排放的指示因子1-硝基芘和2-硝基芴占比较低, 秋季依次为0.8%和0.7%, 冬季依次为0.6%和1%, 春季依次为0.3%和0.5%, 尽管从占比上可以看出二次生成是NPAHs的主要来源, 但从占比的季节变化可以发现冬季二次生成贡献减弱, 一次排放贡献增强.文献[25]指出, 硝基荧蒽与1-硝基芘的浓度比值可以反映空气中NPAHs的来源类别, 当该比值小于5时表明空气中的NPAHs主要来源于污染源的直接排放, 而当该比值大于5时表明空气中二次形成是NPAHs的主要来源.图 3展示了各个PM2.5样品中3-硝基荧蒽与1-硝基芘的浓度比值, 14个样品中有13个样品比值大于5, 通过硝基荧蒽与1-硝基芘比值分析进一步说明二次生成是南京PM2.5中NPAHs的主要来源.

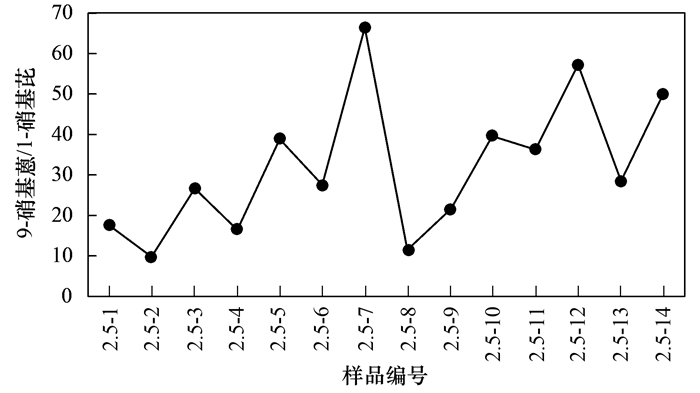

此外, 生物质燃烧来源的指示因子9-硝基蒽在图 1中占比也较高, 秋季为14%, 冬季为18%, 春季为12%, 季节变化上也反映出生物质燃烧来源贡献在冬季增强.通过计算9-硝基蒽与1-硝基芘的浓度比值可以反映生物质燃烧来源在空气中NPAHs来源所占比重, 当该比值大于10时表明生物质燃烧为空气中硝基多环芳烃的重要来源[26].本研究中各个PM2.5样品中9-硝基蒽与1-硝基芘的浓度比值如图 4所示, 14个样品中有13个样品比值大于10.通过9-硝基蒽与1-硝基芘比值分析说明生物质燃烧也是南京PM2.5中的NPAHs重要来源.
本文关注的NPAHs中, 有6种已经推导了苯并[a]芘的等效毒性因子[9], 利用苯并[a]芘的等效毒性因子, 可以将NPAHs浓度转换成苯并[a]芘的毒性当量, 进行NPAHs的呼吸暴露致癌风险评估.6种NPAHs分别是2-硝基芴[等效毒性因子(TEF)=0.01]、1-硝基芘(TEF=0.1)、4-硝基芘(TEF=0.1)、1, 8-二硝基芘(TEF=1)、1, 6-二硝基芘(TEF=10)和6-硝基
(1) |
式中, BaPeq为苯并[a]芘等效毒性当量, ng ·m-3, CNPAHs为NPAHs的浓度, ng ·m-3, TEFNPAHs为相应NPAHs的等效毒性因子.
NPAHs的呼吸暴露致癌风险值的计算公式如下:
(2) |
式中, 风险系数为1.1×10-6(ng ·m-3)-1, 美国加州环保署控制的风险限值是1×10-5, 通过与该风险限值的比较, 确定PM2.5中NPAHs是否引起健康危害.

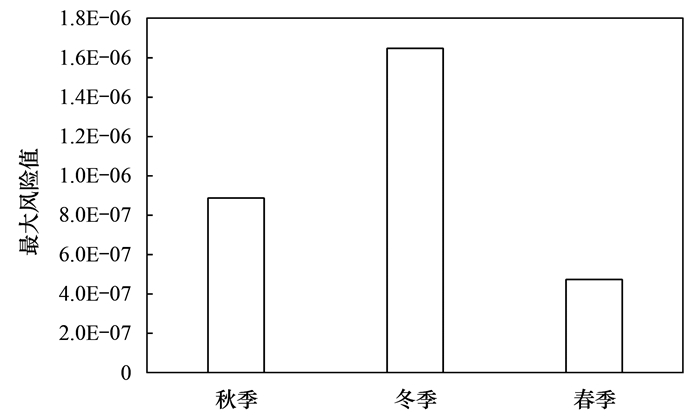

通过计算, 南京PM2.5中NPAHs的最大致癌风险值, 冬季最高为1.6×10-6, 秋季其次为8.9×10-7, 春季最低为4.7×10-7, 均低于风险限值(图 5), 说明南京PM2.5中NPAHs的致癌风险可控.但由于本研究并未覆盖所有NPAHs和相应PAHs母体化合物, 相应的致癌风险值被低估.
通过分析6种NPAHs对致癌风险值的贡献, 发现二种二硝基多环芳烃(1, 6-二硝基芘和1, 8-二硝基芘)对致癌风险值的贡献高达63% ~100%, 说明二硝基多环芳烃是南京PM2.5中NPAHs的主要风险物质, 进一步说明了二硝基多环芳烃在NPAHs的研究中不容忽视.
3 结论(1) 南京市PM2.5中2, 8-二硝基二苯并噻吩、2, 7-二硝基芴、9-硝基蒽、3-硝基荧蒽和1, 8-二硝基芘为主要的NPAHs.
(2) 南京PM2.5中NPAHs的浓度呈现冬季最高, 秋季其次, 春季最低的季节变化规律, 并且NPAHs更倾向于分布在细颗粒物上.
(3) 相对于化石燃料燃烧, 二次形成与生物质燃烧是南京市PM2.5中NPAHs的主要来源.
(4) 风险评估结果显示, 当前南京PM2.5中NPAHs的致癌风险可控, 二硝基多环芳烃是主要的致癌风险物质.
