环境科学  2020, Vol. 41 Issue (7): 2981-2994   PDF
引用本文
汤铃, 薛晓达, 伯鑫, 贾敏, 郭静, 田军, 黄满堂, 崔维庚, 王彤, 李时蓓, 敬红, 甄瑞卿, 孙露, 成国庆. 中国钢铁行业大气环境影响[J]. 环境科学, 2020, 41(7): 2981-2994.
TANG Ling, XUE Xiao-da, BO Xin, JIA Min, GUO Jing, TIAN Jun, HUANG Man-tang, CUI Wei-geng, WANG Tong, LI Shi-bei, JING Hong, ZHEN Rui-qing, SUN Lu, CHENG Guo-qing. Contribution of Emissions from the Iron and Steel Industry to Air Quality in China[J]. Environmental Science, 2020, 41(7): 2981-2994.
中国钢铁行业大气环境影响
汤铃1,2, 薛晓达1,3, 伯鑫3, 贾敏2,3, 郭静1,3, 田军4, 黄满堂4, 崔维庚5, 王彤6, 李时蓓3, 敬红7, 甄瑞卿8, 孙露9, 成国庆10
1. 北京航空航天大学经济管理学院, 北京 100191;
2. 北京化工大学经济管理学院, 北京 100029;
3. 生态环境部环境工程评估中心, 北京 100012;
4. 南京大学环境规划设计研究院股份公司, 南京 210093;
5. 长安大学地球科学与资源学院, 西安 710054;
6. 陕西省环境调查评估中心, 西安 710000;
7. 中国环境监测总站, 北京 100012;
8. 中冶京诚工程技术有限公司, 北京 100176;
9. 日本国立环境研究所, 社会环境研究中心, 日本茨城县 305-8506;
10. 河北正润环境科技有限公司, 石家庄 050091
收稿日期: 2019-12-20; 修订日期: 2020-02-11
基金项目: 国家重点实验室开放基金项目（16K01ESPCT）；国家重点研发计划项目（2016YFC0208101，2017YFC0210300）；大气重污染成因与治理攻关项目（DQGG0209-07，DQGG0304-07）；生态环境部环境工程评估中心创新科研项目（2019-10）；国家自然科学基金项目（71971007，71622011）
作者简介: 汤铃(1983~), 女, 教授, 博士生导师, 主要研究领域为能源经济与管理, E-mail:lingtang@buaa.edu.cn
通信作者: 伯鑫, E-mail:boxinet@gmail.com
摘要: 本研究基于2015年在线监测等数据，分析中国钢铁行业主要工序（烧结和球团）排口烟气浓度情况，自下而上建立了2015年中国高时空分辨率钢铁行业大气污染物排放清单（HSEC，2015），使用CAMx模型，定量模拟钢铁行业排放对区域大气污染物浓度贡献.结果表明，2015年中国钢铁行业共排放SO2、NOx、PM10、PM2.5、PCDD/Fs、VOCs、CO、BC、OC、EC和F分别为37.48万t、72.05万t、33.48万t、15.03万t、1.91 kg、84.29万t、3478.85万t、0.64万t、0.83万t、0.08万t和0.77万t.从区域角度：上海和天津钢铁行业单位面积污染排放强度最大，对区域大气污染贡献比例较高.从工序角度：2015年烧结和球团烟气排口月平均浓度降低.从污染物角度：2015年钢铁行业排放NOx对区域污染物浓度贡献最大，NOx具有较大的减排潜力.
关键词: 排放清单      钢铁      大气污染      CAMx模型      排放因子
Contribution of Emissions from the Iron and Steel Industry to Air Quality in China
TANG Ling1,2 , XUE Xiao-da1,3 , BO Xin3 , JIA Min2,3 , GUO Jing1,3 , TIAN Jun4 , HUANG Man-tang4 , CUI Wei-geng5 , WANG Tong6 , LI Shi-bei3 , JING Hong7 , ZHEN Rui-qing8 , SUN Lu9 , CHENG Guo-qing10
1. School of Economics and Management, Beihang University, Beijing 100191, China;
2. School of Economics and Management, Beijing University of Chemical Technology, Beijing 100029, China;
3. Appraisal Centre for Environment and Engineering, Ministry of Ecology and Environment, Beijing 100012, China;
4. Academy of Environmental Planning & Design, Co., Ltd., Nanjing University, Nanjing 210093, China;
5. School of Earth Sciences and Resources, Chang'an University, Xi'an 710054, China;
6. Shaanxi Environmental Investigation and Assessment Center, Xi'an 710000, China;
7. China National Environmental Monitoring Centre, Beijing 100012, China;
8. MCC Capital Engineering & Research Incorporation Limited, Beijing 100176, China;
9. Center for Social and Environmental Systems Research, National Institute for Environmental Studies, Ibaraki 305-8506, Japan;
10. Hebei Zhengrun Environmental Technology Co., Ltd., Shijiazhuang 050091, China
Abstract: Based on the data from a continuous emission monitoring systems network in 2015, this study analyzed the compliance rates of exhaust gas in the processes of China's iron and steel industry, and established a high-resolution steel plant emission inventory for China (HSEC, 2015), based on the bottom-up method. The contribution of emissions from the iron and steel industry to regional air quality was quantitatively simulated using a CAMx model. The results showed that in 2015, the total emissions of SO2, NOx, PM10, PM2.5, PCDD/Fs, VOCs, CO, BC, OC, EC, and F were 374800 t, 720500 t, 334800 t, 150300 t, 1.91 kg, 842900 t, 34788500 t, 6400 t, 8300 t, 800 t, and 7700 t, respectively. From a regional perspective, the iron and steel industry in Shanghai and Tianjin has the highest emission intensity per unit area and contributes a high proportion to regional air pollution. From a process perspective, in 2015, the exhaust concentration of flue gas in the main process gradually decreased, with a high compliance rate, and the emission factor significantly decreased to lower than that in the existing research results. From a species perspective, in 2015, NOx emission from the steel industry contributed the most to regional air quality, and there is therefore a great emission reduction potential for NOx.
Key words: emission inventory      iron and steel      air pollution      CAMx model      emission factor

钢铁行业是中国经济发展的基础工业之一, 近年来中国粗钢产量增长迅速, 由1996年的1.01亿t上升至2014年8.22亿t, 但受经济下行等因素影响, 2015年中国粗钢产量首次下降(8.04亿t)[1].现行钢铁行业的污染物控制标准[2~6], 规定了2015年1月1日起, 现有企业执行新建标准, 排放浓度限值加严, 推动了中国钢铁行业环保设施升级、污染物减排等工作.受产量和排放控制水平影响, 2015年中国钢铁行业污染物排放量大幅下降[7], 因此, 开展2015年钢铁行业大气污染物排放现状及其对空气质量影响的研究意义重大.

近年来国内外开展关于钢铁行业大气污染排放的研究, 主要集中在大气污染物排放清单建立和空气质量贡献等方面.在清单建立方面, 目前研究无法反映钢铁行业最新的大气污染物排放水平.已有研究采用排放因子法, 研究中国钢铁行业1990~2015年的排放量, 但采用的排放因子均为2013年之前的估算结果, 无法反映最新标准实施带来的减排影响[8~16].基于有限钢铁工序排口的调研数据, 排放因子数值计算涉及多种假设和间接参数(如燃料中污染物含量、污染物防治技术和去除效率等), 无法反映中国钢铁工序间排放的差异性和随时间变化的特性, 导致较高的不确定性[8~16].在空气质量研究方面, 目前没有研究全国范围的钢铁行业大气污染物排放对空气质量的贡献程度.现有研究主要集中在城市和区域的空气质量贡献[17~19].在城市尺度下, 已有研究采用空气质量模型或受体模型法, 在不同城市研究钢铁行业大气排放对周围环境空气的贡献(如PM2.5、SO2和NOx), 例如：北京[20, 21]、上海[22]、西安[23]、武汉[17]和兰州[24].在区域尺度下, 相关研究模拟了钢铁行业排放对京津冀地区大气PM2.5浓度的贡献[19, 25].因此, 当前的研究无法反映中国钢铁行业最新的大气污染物排放状况和对空气质量贡献的影响.

为提高中国钢铁行业排放清单的分辨率, 精确反映当前的钢铁行业大气污染物排放状况和对空气质量的影响, 本文有机融合2015年中国钢铁行业在线监测数据(continuous emissions monitoring systems, CEMS)和环境统计数据, 创新性地提出了一套新的时(各小时)-空(各排放源)高分辨率钢铁大气排放清单核算方法, 全面性地编制了2015年中国钢铁行业区大气污染物排放清单(HSEC, 2015);进而采用CAMx模型, 定量评估了2015年中国钢铁行业大气污染物排放对空气质量的贡献.同时进行全面的不确定性分析, 验证了本次清单编制方法的可靠性.因此, 本研究对钢铁行业制定进一步的减排政策、产业布局优化、空气质量达标规划、重污染天气应对以及大气区域联控等提供科学技术支撑.

1 材料与方法 1.1 活动水平

本研究基准年为2015年, 研究区域涵盖中国29个省、自治区及直辖市, 未纳入西藏自治区、中国台湾、中国香港和澳门特别行政区(图 1). 2015年中国钢铁行业基于工序的活动水平数据来自生态环境部的环境统计数据、环境影响评价报告数据等(原始数据未公开), 包括钢铁企业主要工序的产量、产能、生产技术信息、污染物控制技术、烟囱信息(高度、温度和流速等)和地理位置等.为确保各个钢铁企业工序空间信息的精确性, 采用谷歌卫星地图, 逐个校准各工序的经纬度.

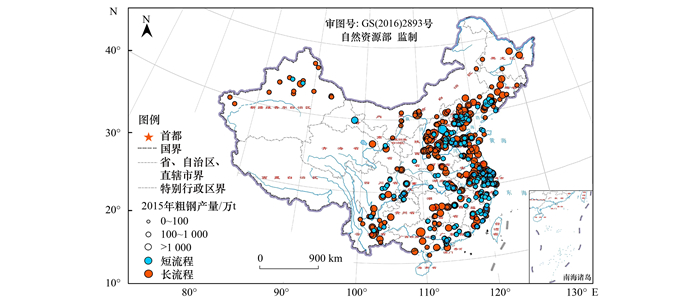

未纳入西藏自治区、中国台湾、中国香港和澳门特别行政区的相关数据，下同 图 1 2015年中国钢铁企业分布示意 Fig. 1 Distribution of China's iron and steel enterprises in 2015

本次共纳入中国937家钢铁企业, 其粗钢产量达7.46亿t, 占2015年中国粗钢总产量的92.86%(中国粗钢总产量来自国家统计局); 涉及烧结、球团、焦炉、高炉、转炉、电炉和轧钢(包括热轧、冷轧)等主要工序.本研究假设中国钢铁企业铁钢产量比为1:1 (即消耗1 t生铁产生1 t粗钢), 基于此假设以及环统粗钢产量数据, 折算中国转炉钢、电炉钢产量, 最终计算中国转炉钢、电炉钢比例约为18.47:1. 2015年734家钢铁企业粗钢产量小于100万t, 其粗钢总产量达4 588.90万t; 193家钢铁企业粗钢产量在100万~1 000万t, 其粗钢总产量达56 192.978万t; 10家钢铁企业粗钢产量大于1 000万t, 其粗钢总产量达13 863.511万t.

1.2 排放因子 1.2.1 基于CEMS的排放因子

本研究CEMS数据来自生态环境部生态环境执法局(原始数据未公开).截止2015年, CEMS数据包含361个钢铁企业, 共涉及3 099个排口.生态环境部要求钢铁企业的烧结机头、烧结机尾、球团焙烧、焦炉烟囱、高炉出铁场、转炉二次和电炉工序安装CEMS在线监测设备, 监测SO2、NOx和PM的排口小时浓度[26].除规定工序外, CEMS数据库中包含部分轧钢热处理炉和高炉热风炉工序的排口浓度.因此, 烧结机头、烧结机尾、球团焙烧、焦炉烟囱、高炉出铁场、高炉热风炉、转炉二次、电炉和轧钢热处理炉工序的SO2、NOx和PM的排放因子, 基于CEMS浓度计算.

本研究按照规范对CEMS数据进行质量控制后[27, 28], 计算出单个排口SO2、NOx和PM平均排放因子, 见公式(1).对于没有安装CEMS的企业, 用省平均和中国平均排放因子(见表 1~3)补充.

(1)
表 1 2015年基于CEMS在线监测的烧结、球团的污染物排放因子/kg·t-1 Table 1 Emission factors of sintering and pelletizing based on CEMS in 2015/kg·t-1

表 2 2015年基于CEMS在线监测的焦化、出铁场、热风炉的污染物排放因子/kg·t-1 Table 2 Emission factors of coking, blast furnace casting, and hot stove based on CEMS in 2015/kg·t-1

表 3 2015年基于CEMS在线监测的转炉二次和热轧的污染物排放因子/kg·t-1 Table 3 Emission factors of secondary basic oxygen furnace off gas and hot rolling based on CEMS in 2015/kg·t-1

式中, f、s、u、p和h分别代表污染物种类、排放源、工艺、工序和生产小时数; EF代表排放因子, g·kg-1; c代表排口的CEMS监测的污染物浓度, g·m-3; V代表理论烟气量, m3·kg-1.

1.2.2 基于标准的排放因子

根据国家规范, 对于未要求安装CEMS装置的其他工艺的(如烧结工序中的燃料破碎和配料等)污染物排放浓度, 选取钢铁行业污染物控制标准中新建企业执行的浓度限值[2~6], 其中山东和河北参照各省份的地方标准.根据上述工序的污染物排放浓度和理论烟气量, 计算其排放因子(见表 4).基于标准的因子的算法具体见文献[29].

表 4 2015年基于标准的排放因子 /kg·t-1 Table 4 Emission factors based on emission standards in 2015/kg·t-1

1.2.3 基于文献调研的排放因子

除上述污染物外, 本研究还包括PM2.5、BC、OC、EC、PCDD/Fs、VOC、CO和F.其中, PM2.5的排放量根据其占PM10的质量分数计算(见表 5); BC、OC和EC的排放量根据其占PM2.5的质量分数计算(见表 6); PCDD/Fs、VOC、CO和F的排放因子来源于文献调研(见表 6).

表 5 PM2.5占PM10比例/% Table 5 Proportion of PM2.5 in PM10/%

表 6 2015年不同工艺产污环节的污染物排放因子1) Table 6 Emission factors of pollutants from different processes in 2015

1.3 排放量计算

本研究采用自下而上的方法, 基于钢铁行业各工序中产污节点的排放因子, 结合相应工序的活动水平, 核算2015年中国钢铁行业的污染物排放量, 见公式(2)：

(2)

式中, E代表排放量, t·a-1; EF代表排放因子, g·kg-1; A代表活动水平, t·a-1.

本研究只考虑钢铁行业的有组织排放.由于钢铁企业无组织排放源分布特征多样, 排放属性不同, 受不同地理、气象、气候等条件影响, 从而产生污染监测困难、排放控制松散、源强核算复杂等问题, 且核算结果与实际排放状况存在较大差异[36~38].故本次研究未纳入无组织排放量, 会导致总排放量偏低.

1.4 不确定性分析

本研究使用蒙特卡罗方法来证实中国钢铁厂排放清单计算的可靠性.蒙特卡罗方法通过产生随机数, 表征相关运算参数(例如, 活动水平和排放因子)的概率分布, 并求解不同参数取值下对应的排放量, 获取排放量的分布, 以进一步确定其不确定性区间.参照Tang等[39]和Zhao等[40]提出的方法, 在蒙特卡罗框架下进行了10 000次模拟实验, 求解了钢铁排放量的95%置信区间.

对于2015年钢铁排放清单, 第一, 不确定性来自于CEMS小时浓度的高频波动, 本文基于单个工序的不同污染物的小时浓度值, 拟合相应的每月浓度的概率分布, 对于没有CEMS的工序, 采用bootstrap方法, 从相同省份的相同工序的CEMS小时浓度中做有放回的等概率抽取[39].第二, 由于技术、原料和工序工况的异质性, 使用理论烟气量可能导致不确定性.CEMS中包含部分机组的实测烟气量, 用实测值来估计各工序的烟气量的95%的置信区间, 其结果见表 7.按照均匀分布在相应工序的可能变动范围中随机抽取, 针对没有样本的工序, 按照最大的置信区间替代(±14.88%)[39].第三, 不确定性来自于工序的活动水平, 假设其服从变异系数为5%的正态分布[7].采用蒙特卡罗方法对CEMS浓度、理论烟气量和活动水平在单个工序的月维度基础上, 依照各自的概率分布, 随机生成数值, 使3个参数的不确定性通过公式(1)和公式(2)传播到模型的输出, 并进行了10 000次模拟, 进而采用10 000次的模型输出(排放量)构成的概率分布, 量化钢铁污染物排放量的不确定度范围.

表 7 钢铁各工序理论烟气量95%的置信区间 Table 7 Possible ranges of theoretical flue gas rates at 95% confidence level

分析结果表明, 本文核算的中国钢铁排放清单结果是相对稳定的, 2015年排放清单总量的95%置信区间为(-1.47%, 1.49%).已有研究中基于传统排放因子的火电排放清单的不确定性范围在(-22%, 38%)[41, 42], 钢铁排放清单不确定性范围在(-5%, 71%)[7], 结果表明基于CEMS的清单计算方法, 大幅降低了钢铁排放清单不确定性.

1.5 模拟模型

本研究选用中尺度气象模式(WRFV3.8)和区域空气质量模型(CAMxV6.40)对中国钢铁行业的大气污染浓度贡献进行模拟, 并进行验证评估[43].其中WRF模式作为新一代中尺度气象模式, 在气象研究和数值天气预报方面有着广泛的应用, 其气象场模拟采用美国国家环境预报中心(NCEP)提供的6 h间隔、1°×1°分辨率的FNL全球再分析资料作为边界场和初始场.CAMx是由美国ENVIRON公司开发的一个欧拉光化学扩散模型, 它基于“一个大气”的框架来模拟气态和颗粒态大气污染物的排放、传输、化学反应及沉降去除等过程, 其所需的排放清单则综合考虑了清华大学的MEIC2016[43]和本研究的钢铁排放清单.

本研究的模拟区域覆盖整个中国地区, 模式网格的中心经纬度为(35°N, 102°E), 水平分辨率为36 km, 模拟时间段选取为2015年1月、4月、7月和10月这4个季节代表月份, 具体模型参数设置如表 8[43].钢铁行业对PM2.5年均浓度的贡献包括一次排放PM2.5和二次生成的硫酸盐、硝酸盐以及有机气溶胶等的总贡献.

表 8 CAMx模式参数设置 Table 8 CAMx mode parameter setting

本文选取了2015年的典型钢铁城市, 以上海、南京、唐山、邯郸和临汾等城市的环境空气质量监测数据作为验证, 如表 9所示, 其中临汾SO2模拟结果与观测值之间的相关系数R达到了0.80, 模拟效果最好; 上海和南京的NO2和SO2模拟效果相对较差, 主要原因可能是模拟采用的清单为MEIC2016, 而实际2015年SO2和NO2的排放情况相对于清单更高, 导致模拟出现高估的情况.总体来讲, 各监测点对PM2.5、PM10、O3和CO的模拟效果较好, 对SO2和NO2的模拟效果相对较差.

表 9 2015年上海、南京、唐山、邯郸和临汾的环境空气质量监测数据 Table 9 Air quality monitoring data of Shanghai, Nanjing, Tangshan, Handan, and Linfen

2 结果与讨论 2.1 2015年中国钢铁行业排放浓度分析

2015年, 中国钢铁主要工序大气污染物月均排放浓度基本保持下降趋势(图 2), 其中烧结机头SO2、NOx和PM月均浓度下降2.27%、0.30%和1.58%, 球团焙烧SO2、NOx和PM月均浓度下降5.89%、4.07%和1.50%.虽然烧结机头NOx月均浓度在部分月份上升(例如4月), 但烧结机头NOx排放浓度整体稳定在150 mg·m-3左右, 这是由于2015年烧结机头未大规模上脱硝设备.在2015年年初球团焙烧工序大量新增脱硫设备, 球团焙烧的SO2月均浓度在2月份明显下降.由此可见, 自2015年中国新建标准执行以来, 钢铁行业主要工序节点排放浓度逐步降低, 排放水平持续下降.

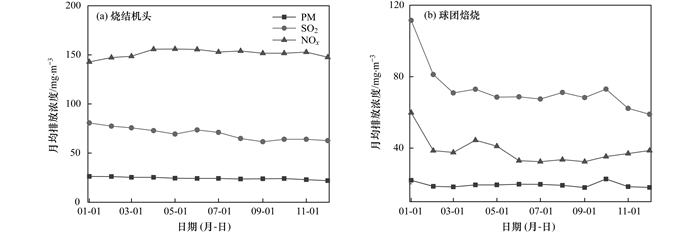

图 2 2015年中国钢铁行业烧结机头和球团焙烧的污染物浓度月均值变化 Fig. 2 Mean monthly concentration of air pollutants from sintering and pelletizing in China's iron and steel industry in 2015

2.2 2015年中国钢铁行业排放量分析

2015年, 中国钢铁行业共排放SO2、NOx、PM10、PM2.5、PCDD/Fs、VOCs、CO、BC、OC、EC和F分别为37.48万t、72.05万t、33.48万t、15.03万t、1.91kg、84.29万t、3478.85万t、0.64万t、0.83万t、0.08万t和0.77万t.本节将分别从空间、工序和规模的角度分析污染物排放量的分布特征.

2015年中国钢铁行业大气污染物排放的空间分布见图 3.截止2015年年底, SO2排放量较大的3个省份是河北、辽宁和江苏, 排放量(中国占比)分别为7.89万t(21.04%)、3.53万t(9.41%)、3.42万t(9.13%); NOx排放量较大的3个省份是河北、江苏和山东, 排放量分别为17.65万t(24.50%)、9.12万t(12.66%)和6.37万t(8.83%); PM10排放量较大的3个省份是河北、江苏和山东, 排放量分别为7.42万t(22.17%)、3.71万t(11.08%)、3.15万t(9.40%).污染物的空间分布特征主要由钢铁的产量决定[见公式(2)][8], 钢铁行业在各省的大气污染物排放量与粗钢产量分布相一致, Pearson相关系数均超过0.95.其中, 河北省、江苏省、辽宁省和山东省, 粗钢产量在中国占比超过50%, 是排放量最大的4个省份.

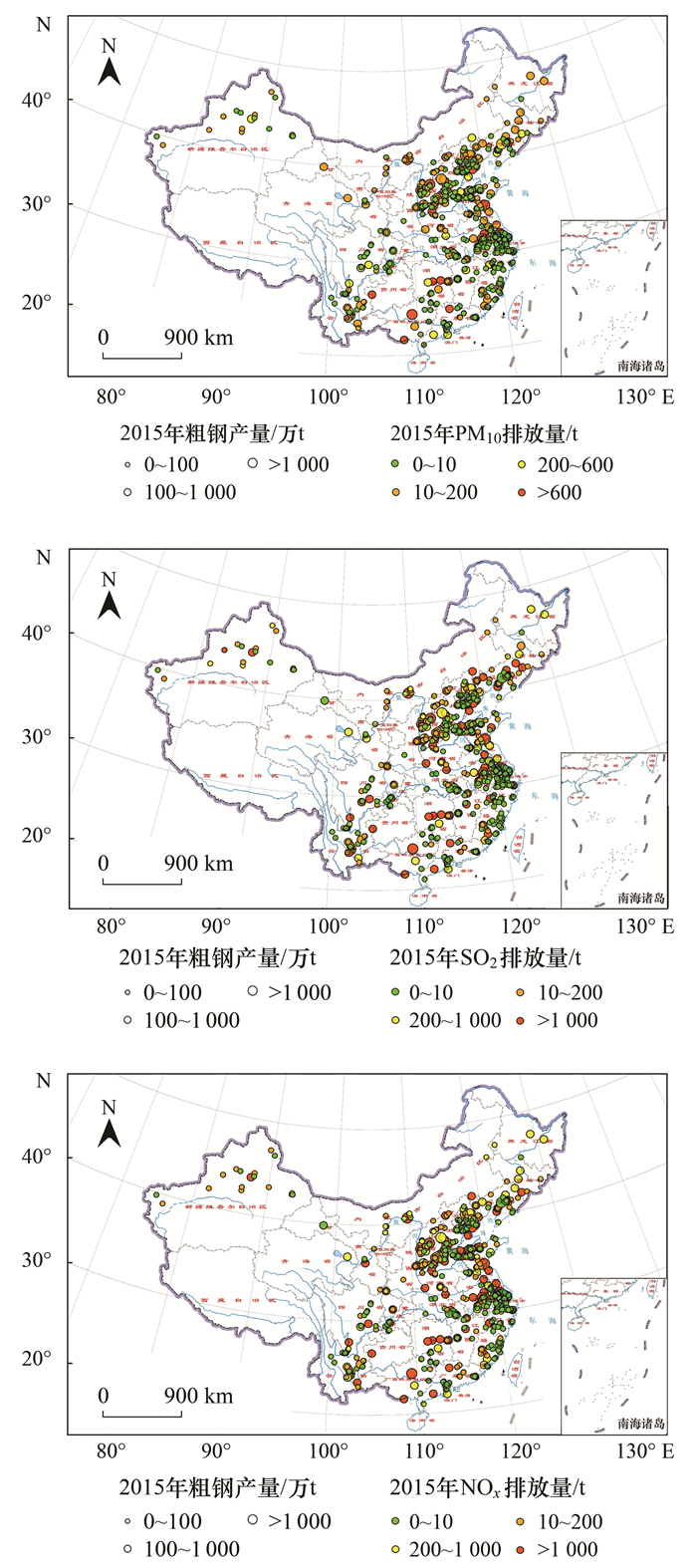

图 3 2015年钢铁企业排放空间分布情况 Fig. 3 Spatial distribution of emissions from iron and steel plants in 2015

2015年中国各省单位面积的排放强度见图 4. 2015年, 中国钢铁行业SO2、NOx和PM10单位面积污染物排放强度分别是0.061 6、0.149 8和0.060 8 kg·(万t·km2)-1.SO2单位面积污染物排放强度最大的省份是上海市, 上海市单位面积污染物排放强度水平约为中国平均水平的9.36倍.NOx单位面积污染物排放强度较大的省份是上海[1.938 8 kg·(万t·km2)-1]和天津[0.788 8 kg·(万t·km2)-1].PM10单位面积污染物排放强度较大的省份是上海[0.640 9 kg·(万t·km2)-1]和天津[0.352 4 kg·(万t·km2)-1].一方面由于上海、天津等市钢铁产量大, 大气污染物排放总量大, 另一方面又因为占地面积小, 钢铁厂分布密集, 最终导致单位面积污染物排放强度相对高.因此优化和调整钢铁产业布局, 特别针对单位面积排放强度较大的省市(上海和天津等), 鼓励产能搬迁和置换, 引导发展先进水平的电炉企业, 有利于减缓京津冀和长江三角洲等地区的霾污染.

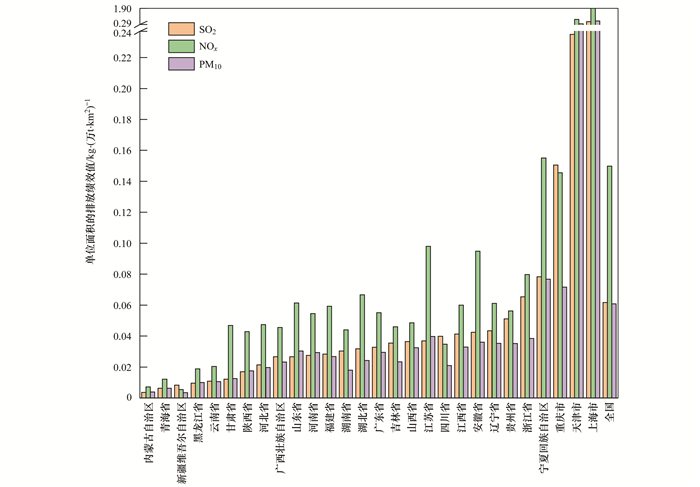

图 4 2015年中国各省单位面积的排放绩效值 Fig. 4 Emission performance of air pollutants in 2015

钢铁行业各工序排放如图 5所示.SO2、NOx、PM10、PM2.5、PCDD/Fs和F主要的污染源来自烧结工艺, 分别为22.64万t、45.68万t、17.33万t、8.10万t、1.60 kg和0.28万t, 分别占总排放量的60.40%、63.39%、51.75%、53.88%、84.16%和36.96%; CO主要的污染源来自烧结和高炉工艺, 分别为1 622.12万t和1 113.76万t, 占工艺总排放量的46.63%和32.02%; VOCs主要的污染源来自焦化和烧结工艺, 分别为34.56万t和25.35万t, 分别占总排放量的41.01%和30.07%; BC主要的污染源来自高炉和焦化工艺, 分别为0.33万t和0.19万t, 分别占总排放量的51.06%和29.61%; OC主要的污染源来自焦化和高炉工艺, 分别为0.22万t和0.20万t, 分别占总排放量的26.60%和24.38%; EC主要的污染源来自烧结和高炉工艺, 分别为0.032万t和0.026万t, 分别占总排放量的41.48%和33.52%.烧结过程中, 烧结原料和燃料在车台上的燃烧, 导致化学和冶金反应, 产生大量的烟气和高浓度的污染物[45].其中, 烧结烟气中的SO2主要来自于铁矿石和燃料煤中的硫份氧化, 80%以上的NOx来源于固体燃料中的氮, 烟尘主要来自于机头的燃料和原料的燃烧以及机尾的热筛分过程, PCDD/Fs主要通过前驱物合成, 或者通过颗粒碳、氯等反应“从头合成”, F主要受铁矿石中氟的含量和烧结矿进料碱度的影响[9, 45].因此, 当前政策着重控制烧结机污染物排放, 现行标准GB 28662-2012与原标准相比, 对SO2的排放限值大幅提高, 增加NOx、PCDD/Fs和F的排放限值要求, 由单一污染物管理, 转变为多种污染物协同控制.

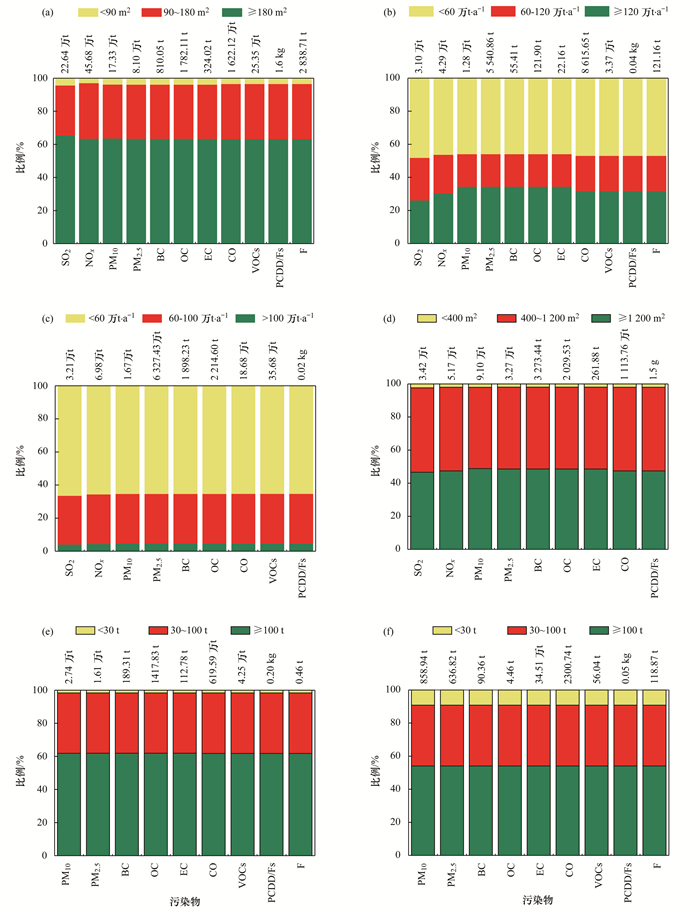

（a）烧结；（b）球团；（c）焦化；（d）高炉；（e）转炉；（f）电炉 图 5 2015年中国钢铁不同工艺和规模污染物排放量比例 Fig. 5 Proportion of pollutants discharged by different processes and scales in China's iron and steel industry in 2015

不同生产设备规模排放量见图 5.中型和大型生产设备污染物排放贡献最大.其中, 烧结、球团、高炉、转炉和电炉生产设备中, 中型和大型生产设备各种污染物排放量占比分别达到96.46%、53.63%、97.94%、98.37%和90.82%. 2015年中国钢铁行业生产以中型和大型生产设备为主, 其产品产量占比较大, 导致较高的污染物排放.

2.3 2015年中国钢铁行业排放因子对比

与现有排放因子对比[7, 9, 10, 46, 47], 基于CEMS计算所得PM、SO2和NOx排放因子水平较低.由于近年来中国钢铁行业政策和标准的影响, 其排放因子发生巨大变化.而现有研究中的钢铁排放因子未考虑具体工序、规模和管理水平等差异, 且研究的样本存在数据较少以及时间较早的问题, 无法有效反映钢铁行业由于技术进步和标准加严等因素引起的排放因子变化.本研究基于中国在线监测数据, 综合考虑现有生产水平、污染物控制水平和治理技术等影响因素, 真实反映了企业2015年动态的和实时的排放因子(图 6).

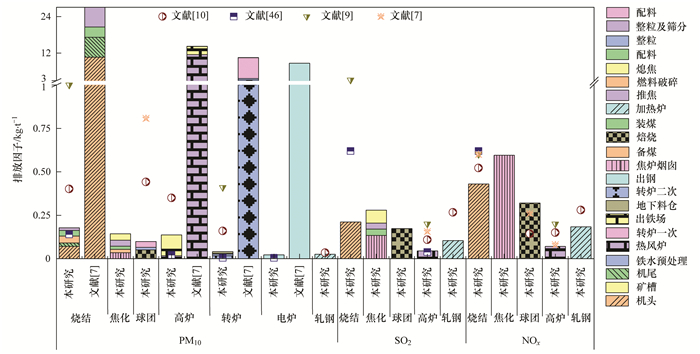

图 6 2015年中国钢铁工序排放因子对比 Fig. 6 Comparison of emission factors from the steel process in China in 2015

2.4 2015年中国钢铁行业大气环境影响分析

钢铁行业大气污染物浓度(图 7)和排放量(图 3)的空间分布相似.钢铁行业排放对大气污染物浓度贡献比例较大的省份, 主要集中在河北省(SO2、NOx和PM2.5的贡献比例分别为8.80%、9.88%和4.07%)、辽宁省(7.75%、5.64%和3.32%)和江苏省(7.62%、6.72%和3.50%).这3个省份粗钢产量较大, 占中国粗钢总量的46%, 进而产生大量污染物, 其中SO2、NOx和PM排放量占钢铁行业排放总量的39.59%、44.01%和41.69%, 因此对区域大气污染贡献比例最高.此外上海(4.50%、6.06%和3.93%)和天津(4.46%、5.29%和3.08%)钢铁企业排放SO2、NOx和PM2.5对区域大气污染贡献比例较高, 同时上海和天津钢铁企业的单位面积污染排放强度最大(见2.2节), 因此建议下一步着重控制上海和天津的钢铁行业, 通过出台地方标准加严排放控制水平, 制定区域产能调控方案, 提出区域产能控制目标和布局调整措施, 有效控制该地区的钢铁大气污染排放量.

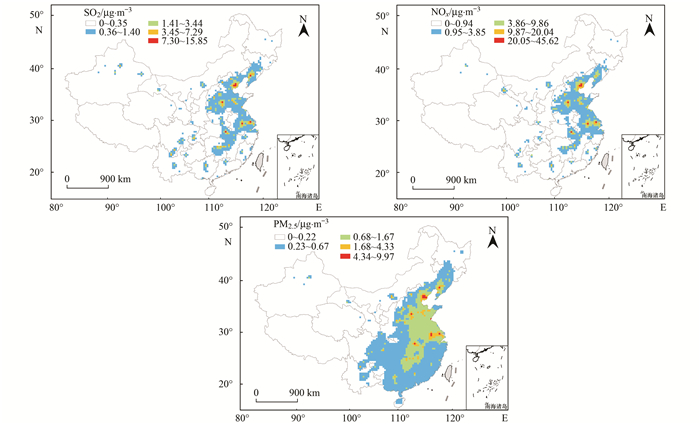

图 7 2015年中国钢铁行业排放大气污染物年均贡献浓度 Fig. 7 Annual contribution concentration of air pollutants emitted by China's steel and iron industry in 2015

中国钢铁行业对各省份SO2、NOx和PM2.5年均浓度贡献比例平均值分别为2.85%、3.37%和1.54%(图 8), 说明2015年钢铁行业对区域污染物浓度贡献最大的是NOx.这是由于钢铁行业在2015年未大规模上脱硝设备.因此, 钢铁行业NOx具有较大的减排潜力, 下一步要着重加强NOx的管控, 提升脱硝设备的覆盖率, 优化脱硝系统, 提升脱硝效率.

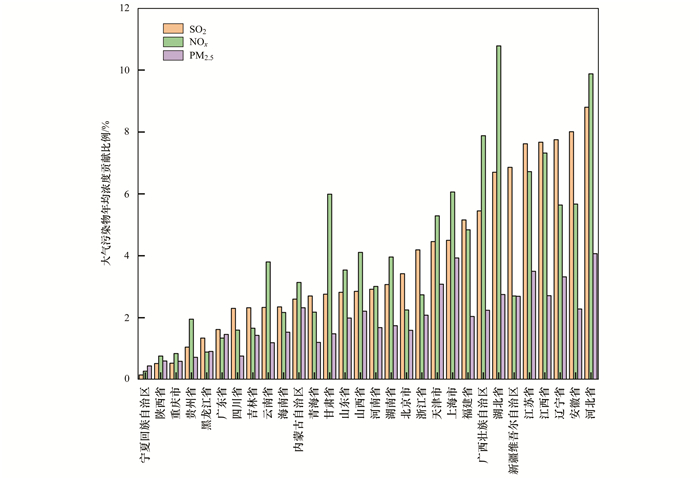

图 8 中国钢铁企业排放对各省主要大气污染物年均浓度贡献比例 Fig. 8 Contribution of emissions to the annual average concentration of major atmospheric pollutants in each province

3 结论

(1) 2015年中国钢铁行业执行新建企业大气污染物排放浓度限值以来, 主要工序烟气排口月浓度逐步降低; 本研究排放因子低于现有研究结果.

(2) 2015年中国钢铁行业大气污染物排放量最大的3个省份是河北、辽宁和江苏, 对区域大气污染物浓度贡献比例最高.此外上海和天津钢铁企业排放对区域大气污染贡献比例较高, 同时单位面积污染排放强度最大, 因此建议下一步着重管控.

(3) 2015年钢铁行业对区域污染物浓度贡献最大的是NOx, 具有较大的减排潜力, 下一步要着重加强NOx的管控.
