北京地区气溶胶水溶性组分粒径分布特征

引用本文

杜翔, 赵普生, 苏捷, 董群. 北京地区气溶胶水溶性组分粒径分布特征[J]. 环境科学, 2018, 39(11): 4858-4865.

DU Xiang, ZHAO Pu-sheng, SU Jie, DONG Qun. Size Distributions of Water-soluble Components in Ambient Aerosol of Beijing[J]. Environmental Science, 2018, 39(11): 4858-4865.

北京地区气溶胶水溶性组分粒径分布特征

杜翔^1,2, 赵普生¹, 苏捷¹, 董群^1,3

1. 中国气象局北京城市气象研究所, 北京 100089;
2. 南开大学环境科学与工程学院, 国家环境保护城市空气颗粒物污染防治重点实验室, 天津 300071;
3. 宁波北仑区气象局, 宁波 315800

收稿日期: 2018-02-28; 修订日期: 2018-04-20

基金项目: 国家自然科学基金项目（41675131）；北京市优秀人才培养资助项目（2014000021223ZK49）

作者简介: 杜翔(1993~), 女, 硕士研究生, 主要研究方向气溶胶理化特征, E-mail:120445687@qq.com

通信作者: 赵普生, E-mail:pszhao@ium.cn

摘要: 2016~2017年，分别在夏季和冬季在北京城区利用微孔均匀分级采样器（MOUDI-122），采集环境气溶胶，并对其中水溶性离子和水溶性有机物开展了定量分析，对主要水溶性组分质量浓度粒径分布特征，以及季节和不同污染状态下的差异进行了讨论.结果表明，NH₄⁺、NO₃^-、SO₄^2-、K⁺和冬季Cl^-主要分布在积聚模态，Mg²⁺和Ca²⁺主要分布在粗粒子模态，NH₄⁺、NO₃^-、SO₄^2-在积聚模态的质量浓度最高，二次离子仍是北京地区PM_2.5污染的主要组分.SO₄^2-在夏季浓度较高，而NO₃^-、K⁺、Cl^-在冬季明显高于夏季，Mg²⁺和Ca²⁺来源较为独立，与气溶胶其他主要组分的相关性较低.夏季NO₃^-和SO₄^2-浓度昼夜差异显著，白天SO₄^2-浓度水平明显高于夜晚，夜晚NO₃^-浓度明显高于白天，且主要表现在积聚模态.污染状况下，二次离子在积聚模态和粗模态浓度增加明显，但在爱根模态中浓度降低.冬季随着污染加重，二次离子液滴模态质量中值粒径明显增大.夏季积聚模态WSOC浓度粒径分布峰值粒径明显大于冬季，0.056~0.32 μm粒径段WSOC在不同污染状态下浓度水平基本一致，在0.32 μm以上区间，污染状态下WSOC平均浓度明显高于清洁时段.

关键词: 气溶胶水溶性组分粒径分布北京化学组分

Size Distributions of Water-soluble Components in Ambient Aerosol of Beijing

DU Xiang^1,2 , ZHAO Pu-sheng¹ , SU Jie¹ , DONG Qun^1,3

1. Institute of Urban Meteorology, China Meteorological Administration, Beijing 100089, China;
2. State Environmental Protection Key Laboratory of Urban Ambient Air Particulate Matter Pollution Prevention and Control, College of Environmental Science and Engineering, Nankai University, Tianjin 300071, China;
3. Beilun Bureau of Meteorology, Ningbo 315800, China

Abstract: A micro-orifice uniform deposit impactor (MOUDI-122) was used to collect ambient aerosol at an urban site in Beijing in both winter and summer from 2016 to 2017. The water-soluble components, including ions and water-soluble organic carbon (WSOC) were analyzed. The characteristics of concentrations and size distributions for water-soluble components under different seasons and pollution conditions were determined. The results showed that NH₄⁺, NO₃^-, SO₄^2-, and K⁺ in both seasons and Cl^- in winter mainly distributed in the accumulation mode, and Mg²⁺ and Ca²⁺ primarily distributed in the coarse mode. The secondary ions were still the main components of PM_2.5 in Beijing. The concentrations of SO₄^2- were higher in summer, whereas those of NO₃^-, K⁺, and Cl^- were higher in winter. Mg²⁺ and Ca²⁺ had lower correlations with other main components of aerosols, indicating their independent sources. The average size distributions and concentration levels of NO₃^- and SO₄^2- exhibited apparent differences between daytime and nighttime in summer. During polluted periods, the concentrations of secondary ions increased in both the accumulation and coarse modes but decreased in the Aitken mode. As pollution levels increased in winter, the mass median diameters of secondary ions in the droplet mode also increased. The WSOC concentration and particle size distribution under accumulation mode in summer were significantly larger than those in winter. The distribution peaks of WSOC in accumulation mode were higher in summer than those in winter. The WSOC in particles of 0.056-0.32 μm were relatively stable under different pollution levels. However, the WSOC concentration in particles larger than 0.32 μm during polluted periods was evidently higher than that during clean periods.

Key words: aerosol water-soluble component size distribution Beijing chemical composition

气溶胶根据其粒径分布特征可归纳为4种模态：核模态(3~20 nm)、爱根模态(20~100 nm)、积聚模态(0.1~1 μm)和粗模态(大于1 μm), 积聚模态中又有两个亚模态, 凝结模态和液滴模态.不同模态气溶胶在理化特征、来源及形成机制方面均有较大差别^[1~4].核模态主要来源为新生成粒子, 爱根模态源于燃料燃烧一次排放以及核模态老化, 爱根模态通过碰并、凝结进一步增长到积聚模态, 已有粒子表面的二次非均相反应也是积聚模态粒子的重要来源, 粗模态主要以扬尘等矿物尘为主.其中积聚模态粒子是PM_2.5质量浓度的主要来源, 水溶性物质也主要位于积聚模态, 是影响能见度, 形成雾-霾重污染的最重要模态.

NH₄⁺、NO₃^-、SO₄^2-等二次离子, 以及水溶性有机物(water-soluble organic, WSOC)为气溶胶中主要水溶性物质, 可以吸收空气中的水分, 使得气溶胶吸湿增长为液滴, 进而对气溶胶的消光特性、气候效应以及二次生成机制造成重要影响.影响气溶胶散射能力的最主要因素就是气溶胶的粒径分布, 而相对湿度增加造成的吸湿增长会大大提高气溶胶的散射能力^[5~9], 特别是相对湿度>90%以上, 气溶胶的散射能力会迅速增加^{[10, 11]}.气溶胶通过吸湿增长, 改变其消光能力的同时, 也通过对光线散射直接影响辐射强迫, 同时还通过影响云的形成和降水过程而影响地气系统的反照率.此外, 气溶胶吸湿后, 抑制了新粒子形成, 为气体-液体-气溶胶非均相反应提供场所, 并进一步促进SO₂和NO₂等在颗粒物表面的非均相反应, 从而形成一个正反馈机制, 促使更多的硫酸盐和硝酸盐在其表面转化形成^[12~16].所以, 了解气溶胶及其主要的水溶性组分的粒径分布特征及相关影响因素, 对于研究气溶胶生成转化机制, 不同粒径气溶胶的吸湿增长能力以及光学、辐射等尤为重要.

京津冀区域是当前国内气溶胶污染最严重的地区, 气溶胶污染引发的雾-霾等重污染及大气低能见度过程引起社会广泛关注.近些年在北京及周边地区针对PM_2.5污染特征、化学组分及来源等开展了很多相关研究^[17~19], 但对于主要化学组分的粒径分布特征, 尤其是多粒径区间(不少于十级)特征的研究仍较少, 且已有研究主要针对某一时段的水溶性离子^[20~23], 对不同季节及不同污染状况下不同组分粒径分布特征的差异缺少讨论.

本课题组在2013~2015年间利用MOUDI-120分级采样器, 分别在夏季、秋季和冬季在北京城区进行了气溶胶分级样品的系统采集, 计算了采样器内部的真实相对湿度, 给出了水溶性离子、碳组分(OC、EC)在不同季节不同污染条件下的粒径分布特征, 并对不同等级的离子平衡、液态含水量等进行了全面讨论^{[24, 25]}.但MOUDI-120采样器最小粒径等级只有0.056 μm, 无法给出更细粒径段的分布信息.本次研究利用MOUDI-122采样器(最小切割粒径为0.010 μm)分季节系统采集气溶胶分级样品, 在先前研究的基础上进一步增加了爱根模态的信息, 并对积聚模态粒径段开展了水溶性有机物组分的分析.基于本研究结果, 可以完整获得夏季和冬季不同污染状态下水溶性组分的分布信息, 以期为下一步开展不同粒径气溶胶的吸湿增长能力定量分析提供数据基础, 并为二次生成机制、辐射效应等相关研究提供重要参考.

1 材料与方法 1.1 样品采集和处理

观测点位于北京海淀区三环及四环之间的北京城市气象研究所楼顶(39°94′N, 116°30′E), 距地面约36 m, 采样口距离顶楼地面约1.5 m, 采样口周围无各种排气口、通风口.该观测点周围开阔, 无明显污染源, 其观测结果可代表北京城区大气污染状况.

选择MOUDI-122型13级微孔分级采样器(micro-orifice uniform deposit impactor, 美国MSP公司)对气溶胶样品进行采集.采样器流量为30 L ·min^-1, 校正空气动力学切割粒径分别为0.01、0.018、0.032、0.056、0.105、0.18、0.32、0.56、1.0、1.8、3.1、6.2、9.9、18 μm, 每组样品共13级(大于18 μm及小于0.01 μm的气溶胶粒子不收集).

由于夏季和冬季为北京地区大气污染的代表性季节, 所以分别在2016-07-21~2016-07-29及2017-01-14~2017-01-20开展分级采样.每天采集两次, 采样时段为08:00~19:00, 20:00~次日07:00, 单次采样时段为11 h, 每次采样中间间隔1 h, 用于滤膜更换和设备清洗.采样器正常采样30 min后, 使用流量计对流量进行测量, 然后根据导出的各级之间的压差变化, 计算采样时段内的实际流量.两季均采集7 d, 每个季节14组样品.具体采样时段及对应的PM_2.5平均浓度(Teom1405DF数据)在表 1中给出.

表 1 采样时段及采集每组样品时的PM_2.5平均浓度 Table 1 Sampling periods and average PM_2.5 concentrations for each sample set

MOUDI-122采样器前十级(0.056~18 μm)采用Teflon膜(47 mm, Pall), 后三级(0.01~0.056 μm)采用石英膜(90 mm, Pall), 即一组样品包含10张Teflon膜与3张石英膜, 下面三级使用了特氟龙垫圈来抵消石英膜的厚度.样品采集后, 滤膜放入冰箱内保存. Teflon膜性质稳定, 可直接使用, 石英膜在使用前在800℃的马弗炉中烘烤3 h, 用来除去其自身杂质的污染. Teflon膜性质不易受温湿度影响, 可用于质量的精确称重, 石英膜对温湿度则较为敏感, 且极易发生碎屑掉落, 不能用于称重.本研究在恒温恒湿条件下(25℃, 相对湿度30%)对前十级样品进行了采样前后的滤膜称重.

1.2 样品分析

前10级样品, 取整张Teflon膜放入称量瓶中, 后3级取二分之一石英膜剪碎置于称量瓶中, 加入10 mL超纯水, 室温下超声20 min, 为避免超声过程温度升高导致样品损失, 在超声机中放入冰袋用于降温.超声完成后吸取5 mL溶液, 经过滤头(Acrodisc^® Syringe Filters)过滤注入专用进样管内.

将进样管放入Dionex AS-DV自动进样器, 进入离子色谱仪(ICS-1000, DIONEX)进行无机水溶性离子(Na⁺、NH₄⁺、K⁺、Mg²⁺、Ca²⁺、Cl^-、NO₃^-、SO₄^2-)的定量分析.由于实验中采用的各种玻璃仪器会引入Na⁺, 导致其浓度无法准确测出, 且环境气溶胶中Na⁺含量极低, 因此本研究不讨论Na⁺的特征.离子分析的数据处理、质量控制以及分析的不确定性分析等, 参见文献[24, 25].

由于WSOC在气溶胶中含量较低, 所以本研究重点针对0.056~1.0 μm的5级样品, 取50 μL超声过滤液滴在0.558 cm²小石英滤膜上, 干燥后利用DRI2001A型碳分析仪分析各级样品中WSOC含量.

2 结果与讨论

经过前期研究发现, 利用MOUDI-120采样器采集气溶胶分级样品时, 由于气泵抽气导致采样器内部气压降低, 使得1.0 μm以下等级的实际相对湿度大多低于40%, 且1.0 μm以上粒子吸湿能力很弱, 即采样器工作时采集的气溶胶基本处于干燥状态, 因此可以不考虑采样时吸湿增长对气溶胶空气动力学直径的影响^{[24, 25]}.

2.1 水溶性离子粒径分布季节差异

图 1和图 2为夏季和冬季主要水溶性离子平均粒径分布.从分布形态上, 能较为明显看出爱根模态、积聚模态和粗模态.其中NH₄⁺、NO₃^-、SO₄^2-、K⁺和冬季Cl^-主要分布在积聚模态, 夏季二次离子中可以看到积聚模态中两个亚模态分布. Mg²⁺和Ca²⁺则主要分布在粗粒子模态.此外, NH₄⁺、K⁺、Mg²⁺在爱根模态范围内分布较为明显.从粒径分布上来看, NH₄⁺、NO₃^-、SO₄^2-在积聚模态的质量浓度最高, 可见二次离子仍是造成北京地区PM_2.5污染的主要组分, 并且冬季Cl^-污染也不容忽视.

图 1 夏季水溶性离子平均质量浓度分布及其标准偏差 Fig. 1 Average mass concentration distributions and standard deviations of water-soluble ions in summer

图 2 冬季水溶性离子平均质量浓度分布及其标准偏差 Fig. 2 Average mass concentration distributions and standard deviations of water-soluble ions in winter

夏季和冬季采样期间PM_2.5浓度总平均值分别为72.5 μg ·m^-3和59.1 μg ·m^-3.对比冬夏两季的浓度粒径分布, SO₄^2-夏季浓度水平几乎为冬季的2倍, 主要原因是夏季光照较强, 温度较高, 可有效促进SO₂向SO₄^2-的光化学转化.而冬季NO₃^-、K⁺、Cl^-浓度高于夏季, 即此3种离子占PM_2.5的比例在冬季明显偏高, 主要是冬季化石燃料和生物质排放增加, 同时SO₄^2-比例大幅下降所致.主要组分浓度粒径分布标准偏差中发现, Mg²⁺和Ca²⁺各粒径段分布的相对标准偏差整体较低, 浓度水平也较低, 表明其来源较为独立, 与气溶胶其他主要组分的相关性较低.二次离子中, NH₄⁺和SO₄^2-在多数粒径段浓度的相对标准偏差在两个季节基本一致, 而夏季NO₃^-在积聚模态粒径段浓度水平虽然偏低, 但相对标准偏差大大高于冬季, 表明夏季NO₃^-浓度变化较为剧烈.

2.2 水溶性离子粒径分布昼夜差异

前期研究发现, 主要水溶性离子无论在浓度水平还是在分布形态上, 昼夜间差异不大^{[24, 25]}, 本研究中发现冬季水溶离子仍具有类似特征, 而夏季样品中, NO₃^-和SO₄^2-昼夜差异最为显著.其中白天SO₄^2-浓度水平明显高于夜晚(图 3), 主要原因是此次观测过程白天整体光照条件较好, SO₄^2-二次转化较为充分.与SO₄^2-相反, 夏季夜晚NO₃^-浓度明显高于白天, 且主要表现在积聚模态, 表明夏季夜晚由于相对湿度较高, 造成NO₃^-生成的非均相二次反应较为显著.

图 3 夏季阴离子平均质量浓度粒径分布 Fig. 3 Average mass concentration distributions of anions in summer

2.3 不同污染条件下水溶性离子分布差异

二次离子是PM_2.5污染重要组分, 也是造成雾-霾等低能见度的最主要来源, 加之其他一次水溶性离子分布特点较之前没有太大差异, 因此本部分主要对二次离子的质量浓度粒径分布特征进行讨论.此外, 各采样时段中, 只有采集夏季最后一组样品时PM_2.5平均浓度达到重污染水平, 且仅为154 μg ·m^-3, 因此将其和其他污染时段合并分析.

图 4为夏季和冬季污染和清洁条件下主要二次组分的平均粒径分布.结果显示, 污染状况下, 3种二次离子总浓度水平(浓度分布线下总面积)均远高于清洁时段.夏季污染条件下, 二次离子中, SO₄^2-污染占主导, 而冬季污染条件下, SO₄^2-和NO₃^-平均浓度水平相当, NO₃^-浓度最高.

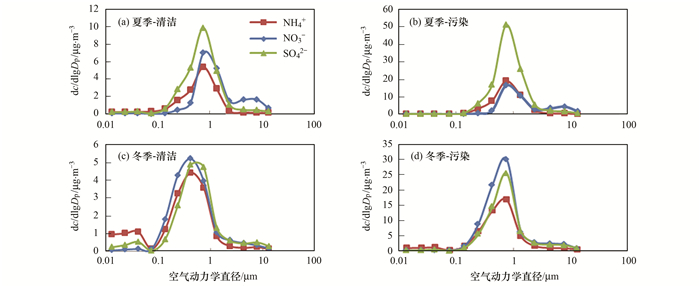

图 4 NH₄⁺、NO₃^-和SO₄^2-在不同季节不同污染条件下的质量浓度粒径分布 Fig. 4 Mass concentration distributions of NH₄⁺, NO₃^-, and SO₄^2- for different seasons and pollution levels

夏季样品NH₄⁺、SO₄^2-液滴模态的质量中值粒径(MMD)在0.75 μm左右, NO₃^-液滴模态MMD在0.8 μm左右, 无论污染和清洁时段, 同一离子分布形态基本类似.而在冬季, 清洁条件下NH₄⁺和NO₃^-液滴模态MMD在0.45 μm左右, SO₄^2-在0.5 μm左右, 明显小于夏季清洁时段, 到了污染时段, 3种二次离子的MMD明显增加, NH₄⁺和NO₃^-液滴模态MMD在0.7 μm左右, SO₄^2-在0.75 μm左右, 略低于夏季污染时段, 表明冬季气溶胶中二次离子随着污染加重, 其粒径有明显增大趋势.此次观测, 二次离子分布形态与前期利用M120观测类似, 不同的是前期观测中, 夏季样品随着污染加重, 二次离子粒径也有明显增大趋势^[24].

表 2和表 3分别给出不同条件下, 各粒径范围二次离子和总水溶性离子的平均浓度, 以及占对应粒径段气溶胶质量的比重(质量分数, 下同), 由于11~13级采用90 mm石英膜, 无法准确称量, 所以气溶胶质量浓度只有前十级.对于夏季样品, 粗模态(1.0~18 μm)中二次离子, 无论是浓度水平还是占气溶胶的比重, 污染状态下均高于清洁状态; 积聚模态中, NH₄⁺、SO₄^2-在污染状态下, 平均浓度和占气溶胶比重也整体高于清洁状态, 而积聚模态NO₃^-在污染状态下, 平均浓度略高于清洁时段, 占气溶胶比重则低于清洁时段; 爱根模态(0.018~0.105 μm)中, 二次离子污染状态下平均浓度却整体低于清洁状态, 其中第十级样品(0.056~0.105 μm)最为明显.对于冬季样品, 粗模态二次离子与夏季类似, 污染状态下平均浓度和质量占比均高于清洁状态; 积聚模态中, 二次离子在污染和清洁状态下占气溶胶的比重基本持平, SO₄^2-和NO₃^-污染下比重略高; 爱根模态二次离子在污染状态下的平均浓度与清洁状态下也基本持平, 部分粒径略低.综上, 在污染状态下, 积聚模态和粗模态中二次离子的质量浓度都会明显增加, 然而爱根模态中二次离子的浓度却有所降低, 在夏季更为明显, 这表明污染过程中, 爱根模态中二次离子可能有相当一部分通过碰并、凝结、吸附等过程转化到了积聚模态.

表 2 夏季NH₄⁺、NO₃^-和SO₄^2-和总离子平均浓度及其占PM比重情况 Table 2 Average mass concentrations and PM percentages for NH₄⁺, NO₃^-, SO₄^2-, and total ions in summer

项目	粒径范围/μm	质量浓度/μg·m^-3					离子占对应级别PM比重/%
项目	粒径范围/μm	NH₄⁺	SO₄^2-	NO₃^-	总水溶性离子	气溶胶	NH₄⁺	SO₄^2-	NO₃^-	二次离子	总水溶性离子
	9.9~18	0.04	0.08	0.17	0.63	4.69	0.77	1.66	3.6	6.02	13.44
	6.2~9.9	0.03	0.09	0.34	0.85	4.58	0.65	1.99	7.46	10.11	18.57
	3.1~6.2	0.06	0.15	0.5	1.17	5.83	1.01	2.58	8.57	12.16	20.12
	1.8~3.1	0.09	0.25	0.35	1.01	4.52	1.96	5.58	7.75	15.28	22.3
	1~1.8	0.74	1.26	1.33	3.64	8.18	9.01	15.45	16.32	40.77	44.51
	0.56~1	1.35	2.48	1.76	5.86	12.23	11.05	20.31	14.42	45.78	47.92
夏季-清洁	0.32~0.56	0.67	1.29	0.31	2.41	6.69	10.02	19.31	4.58	33.91	36.07
	0.18~0.32	0.39	0.7	0.12	1.34	4.5	8.73	15.63	2.72	27.08	29.66
	0.105~0.18	0.14	0.15	0.02	0.41	1.54	8.78	9.58	1.41	19.78	26.67
	0.056~0.105	0.08	0.03	0.01	0.18	0.36	22.55	8.87	2.72	34.14	50.98
	0.032~0.056	0.06	0.07	0.03	0.3
	0.018~0.032	0.06	0.06	0.02	0.24
	0.01~0.018	0.06	0.05	0.02	0.24
	9.9~18	0.05	0.18	0.45	1.24	7.95	0.62	2.24	5.6	8.46	15.63
	6.2~9.9	0.1	0.33	0.89	2.04	8.4	1.14	3.92	10.61	15.67	24.23
	3.1~6.2	0.18	0.65	1.01	2.58	10.04	1.76	6.46	10.07	18.29	25.67
	1.8~3.1	0.53	1.3	0.67	2.97	8.62	6.11	15.14	7.8	29.05	34.45
	1~1.8	2.77	6.62	2.7	12.62	19.42	14.28	34.08	13.89	62.25	64.96
	0.56~1	4.79	12.88	4.17	22.44	34.96	13.69	36.83	11.92	62.44	64.18
夏季-污染	0.32~0.56	1.86	4.07	0.5	6.68	12.7	14.65	32.07	3.97	50.69	52.6
	0.18~0.32	0.8	1.56	0.13	2.65	6.34	12.61	24.55	2.01	39.17	41.73
	0.105~0.18	0.13	0.17	0.02	0.5	1.52	8.69	11.13	1.3	21.12	33.01
	0.056~0.105	0.01	0.01	0.01	0.06	0.64	1.68	1.79	1.46	4.93	9.89
	0.032~0.056	0.05	0.07	0.03	0.29
	0.018~0.032	0.06	0.05	0.03	0.35
	0.01~0.018	0.06	0.07	0.03	0.31

表 3 冬季NH₄⁺、NO₃^-和SO₄^2-及总离子平均浓度及其占PM比重情况 Table 3 Average mass concentrations and PM percentages for NH₄⁺, NO₃^-, SO₄^2-, and total ions in winter

项目	粒径范围/μm	质量浓度/μg·m^-3					离子占对应级别PM比重/%
项目	粒径范围/μm	NH₄⁺	SO₄^2-	NO₃^-	总水溶性离子	气溶胶	NH₄⁺	SO₄^2-	NO₃^-	二次离子	总水溶性离子
	9.9~18	0.03	0.08	0.04	0.48	4.89	0.71	1.56	0.85	3.13	9.87
	6.2~9.9	0.05	0.1	0.07	0.58	2.93	1.71	3.54	2.4	7.65	19.96
	3.1~6.2	0.06	0.14	0.14	0.74	3.23	1.93	4.19	4.34	10.46	22.91
	1.8~3.1	0.07	0.14	0.15	0.67	3.27	2.21	4.37	4.6	11.18	20.65
	1~1.8	0.21	0.33	0.27	1.15	3.44	6.23	9.66	7.86	23.76	33.41
	0.56~1	0.9	1.19	1	3.6	8.03	11.24	14.88	12.44	38.55	44.87
冬季-清洁	0.32~0.56	1.08	1.18	1.27	4.17	9.49	11.37	12.48	13.38	37.23	43.89
	0.18~0.32	0.81	0.65	1.07	3.02	6.65	12.24	9.79	16.15	38.18	45.38
	0.105~0.18	0.29	0.16	0.43	1.09	1.75	16.7	9.11	24.36	50.18	62.16
	0.056~0.105	0.04	0.02	0.04	0.18	0.42	9.66	3.66	8.92	22.24	43.47
	0.032~0.056	0.27	0.13	0.03	0.52
	0.018~0.032	0.25	0.09	0.03	0.49
	0.01~0.018	0.25	0.06	0.02	0.39
	9.9~18	0.11	0.21	0.18	1.2	7.16	1.54	3	2.57	7.1	16.76
	6.2~9.9	0.18	0.38	0.43	1.9	8.87	1.98	4.24	4.88	11.1	21.39
	3.1~6.2	0.29	0.62	0.73	2.65	11.2	2.58	5.5	6.55	14.63	23.7
	1.8~3.1	0.37	0.59	0.66	2.29	7.83	4.77	7.55	8.44	20.76	29.23
	1~1.8	1.22	1.63	1.56	5.18	11.89	10.23	13.69	13.11	37.03	43.54
	0.56~1	4.22	6.41	7.56	20.3	38.33	11.02	16.71	19.73	47.46	52.96
冬季-污染	0.32~0.56	3.19	3.52	5.25	13.42	26.89	11.88	13.11	19.53	44.52	49.9
	0.18~0.32	1.58	1.37	2.2	5.87	12.69	12.46	10.8	17.33	40.6	46.24
	0.105~0.18	0.36	0.23	0.38	1.14	2.21	16.15	10.52	17.05	43.71	51.77
	0.056~0.105	0.05	0.02	0.03	0.16	0.42	13	3.94	6.77	23.71	37.8
	0.032~0.056	0.26	0.09	0.05	0.49
	0.018~0.032	0.25	0.06	0.03	0.41
	0.01~0.018	0.23	0.02	0.03	0.34

2.4 WSOC分布特征

图 5为0.056~1.0 μm粒径段WSOC的平均浓度粒径分布曲线.两季节WSOC呈现明显不同的变化趋势, 夏季积聚模态WSOC浓度粒径分布峰值粒径明显大于冬季.此外, 0.056~0.32 μm粒径段WSOC在不同污染状态下浓度水平基本一致, 在0.32 μm以上区间, 污染状态下WSOC平均浓度明显高于清洁时段.在WSOC占气溶胶比重方面, 随着粒径增大, WSOC比重也明显增加, 在污染状态下WSOC在各粒径段的占比均低于清洁状态, 这表明污染状态下, WSOC浓度的增加幅度低于其他主要化学组分.

图 5 WSOC在不同季节不同污染条件下的质量浓度粒径分布 Fig. 5 Mass concentration distributions of WSOC for different seasons and polluted levels

3 结论

(1) NH₄⁺、NO₃^-、SO₄^2-、K⁺和冬季Cl^-主要分布在积聚模态, 但NH₄⁺、K⁺、Mg²⁺在爱根模态范围内也有明显分布, Mg²⁺和Ca²⁺则主要分布在粗粒子模态. NH₄⁺、NO₃^-、SO₄^2-在积聚模态的质量浓度最高, 说明二次离子仍是造成北京地区PM_2.5污染的主要组分.

(2) 夏季光照较强, 温度较高, 利于SO₄^2-生成, 冬季NO₃^-、K⁺、Cl^-浓度高于夏季, SO₄^2-占气溶胶比重明显下降.夏季NO₃^-在积聚模态粒径段相对标准偏差远高于冬季, 表明夏季NO₃^-浓度变化较为剧烈. Mg²⁺和Ca²⁺各粒径段分布的相对标准偏差及浓度水平整体较低, 与气溶胶其他主要组分的相关性较低, 来源较为独立.

(3) 夏季NO₃^-和SO₄^2-浓度粒径分布昼夜差异显著.白天光照条件较好, SO₄^2-二次转化较为充分, 其浓度水平明显高于夜晚; 而夏季夜晚相对湿度较高, 非均相二次反应显著, 导致夜晚NO₃^-浓度明显高于白天, 且主要表现在积聚模态.

(4) 污染状况下, 二次离子总浓度水平均远高于清洁时段.夏季污染条件下, 二次离子中SO₄^2-污染占主导, 冬季污染条件下, SO₄^2-和NO₃^-平均浓度水平相当, NO₃^-浓度略高.夏季样品无论污染和清洁时段, 同一离子分布形态基本类似, 冬季气溶胶中二次离子随着污染加重, 液滴模态MMD有明显增大趋势.冬、夏两季污染状态下, 积聚模态和粗模态中二次离子质量浓度均明显增加, 但爱根模态中二次离子的浓度却有所降低, 夏季更为明显, 表明污染过程中, 爱根模态中二次离子可能有相当一部分通过碰并、凝结、吸附等过程转化到了积聚模态.

(5) 两季WSOC呈现不同的变化趋势, 夏季积聚模态WSOC浓度粒径分布峰值粒径明显大于冬季. 0.056~0.32 μm粒径段WSOC在不同污染状态下浓度水平基本一致, 0.32 μm以上区间, 污染状态下WSOC平均浓度明显高于清洁时段, 但WSOC浓度的增加幅度低于其他主要化学组分.

参考文献

[1]	John W. Size distribution characteristics of aerosols[A]. In: Kulkarni P, Baron P A, Willeke K. Aerosol Measurement: Principles, Techniques, and Applications (3rd ed.)[M]. Hoboken: John Wiley & Sons, Inc, 2011. 41-54.
[2]	Ramachandran G, Cooper D W. Size distribution data analysis and presentation[A]. In: Kulkarni P, Baron P A, Willeke K. Aerosol Measurement: Principles, Techniques, and Applications (3rd ed.)[M]. Hoboken: John Wiley & Sons, Inc, 2011. 479-506.
[3]	Seinfeld J H, Pandis S N. Atmospheric Chemistry and Physics:From Air Pollution to Climate Change (3rd ed.)[J]. Hoboken:John Wiley & Sons, 2016, 325-361.
[4]	Wu Z J, Hu M, Lin P, et al. Particle number size distribution in the urban atmosphere of Beijing, China[J]. Atmospheric Environment, 2008, 42(34): 7967-7980. DOI:10.1016/j.atmosenv.2008.06.022
[5]	Tang I N. Chemical and size effects of hygroscopic aerosols on light scattering coefficients[J]. Journal of Geophysical Research, 1996, 101(D14): 19245-19250. DOI:10.1029/96JD03003
[6]	Eichler H, Cheng Y F, Birmili W, et al. Hygroscopic properties and extinction of aerosol particles at ambient relative humidity in South-Eastern China[J]. Atmospheric Environment, 2008, 42(25): 6321-6334. DOI:10.1016/j.atmosenv.2008.05.007
[7]	Pan X L, Yan P, Tang J, et al. Observational study of influence of aerosol hygroscopic growth on scattering coefficient over rural area near Beijing mega-city[J]. Atmospheric Chemistry and Physics, 2009, 9(19): 7519-7530. DOI:10.5194/acp-9-7519-2009
[8]	Liu X G, Gu J W, Li Y P, et al. Increase of aerosol scattering by hygroscopic growth:observation, modeling, and implications on visibility[J]. Atmospheric Research, 2013, 132-133: 91-101. DOI:10.1016/j.atmosres.2013.04.007
[9]	Chen J, Zhao C S, Ma N, et al. Aerosol hygroscopicity parameter derived from the light scattering enhancement factor measurements in the North China Plain[J]. Atmospheric Chemistry and Physics, 2014, 14(15): 8105-8118. DOI:10.5194/acp-14-8105-2014
[10]	Liu P F, Zhao C S, Göbel T, et al. Hygroscopic properties of aerosol particles at high relative humidity and their diurnal variations in the North China Plain[J]. Atmospheric Chemistry and Physics, 2011, 11(7): 3479-3494. DOI:10.5194/acp-11-3479-2011
[11]	Chen J, Zhao C S, Ma N, et al. A parameterization of low visibilities for hazy days in the North China Plain[J]. Atmospheric Chemistry and Physics, 2012, 12(11): 4935-4950. DOI:10.5194/acp-12-4935-2012
[12]	McMurry P H, Wilson J C. Droplet phase (Heterogeneous) and gas phase (homogeneous) contributions to secondary ambient aerosol formation as functions of relative humidity[J]. Journal of Geophysical Research, 1983, 88(C9): 5101-5108. DOI:10.1029/JC088iC09p05101
[13]	Dentener F J, Carmichael G R, Zhang Y, et al. Role of mineral aerosol as a reactive surface in the global troposphere[J]. Journal of Geophysical Research, 1996, 101(D17): 22869-22889. DOI:10.1029/96JD01818
[14]	Ravishankara A R. Heterogeneous and multiphase chemistry in the troposphere[J]. Science, 1997, 276(5315): 1058-1065. DOI:10.1126/science.276.5315.1058
[15]	Kolb C E, Cox R A, Abbatt J P D, et al. An overview of current issues in the uptake of atmospheric trace gases by aerosols and clouds[J]. Atmospheric Chemistry and Physics, 2010, 10(21): 10561-10605. DOI:10.5194/acp-10-10561-2010
[16]	Li W J, Li P R, Sun G D, et al. Cloud residues and interstitial aerosols from non-precipitating clouds over an industrial and urban area in northern China[J]. Atmospheric Environment, 2011, 45(15): 2488-2495. DOI:10.1016/j.atmosenv.2011.02.044
[17]	He K B, Yang F M, Ma Y L, et al. The characteristics of PM_2.5 in Beijing, China[J]. Atmospheric Environment, 2001, 35(29): 4959-4970. DOI:10.1016/S1352-2310(01)00301-6
[18]	Ianniello A, Spataro F, Esposito G, et al. Chemical characteristics of inorganic ammonium salts in PM_2.5 in the atmosphere of Beijing (China)[J]. Atmospheric Chemistry and Physics, 2011, 11(21): 10803-10822. DOI:10.5194/acp-11-10803-2011
[19]	Zhao P S, Dong F, He D, et al. Characteristics of concentrations and chemical compositions for PM_2.5 in the region of Beijing, Tianjin, and Hebei, China[J]. Atmospheric Chemistry and Physics, 2013, 13(9): 4631-4644. DOI:10.5194/acp-13-4631-2013
[20]	Yao X H, Lau A P S, Fang M, et al. Size distributions and formation of ionic species in atmospheric particulate pollutants in Beijing, China:1-inorganic ions[J]. Atmospheric Environment, 2003, 37(21): 2991-3000. DOI:10.1016/S1352-2310(03)00255-3
[21]	Guo S, Hu M, Wang Z B, et al. Size-resolved aerosol water-soluble ionic compositions in the summer of Beijing:implication of regional secondary formation[J]. Atmospheric Chemistry and Physics, 2010, 10(3): 947-959. DOI:10.5194/acp-10-947-2010
[22]	Wang X F, Wang T, Pathak R K, et al. Size distributions of aerosol sulfates and nitrates in Beijing during the 2008 Olympic Games:impacts of pollution control measures and regional transport[J]. Advances in Atmospheric Sciences, 2013, 30(2): 341-353. DOI:10.1007/s00376-012-2053-4
[23]	胡敏, 赵云良, 何凌燕, 等. 北京冬、夏季颗粒物及其离子成分质量浓度谱分布[J]. 环境科学, 2005, 26(4): 1-6. Hu M, Zhao Y L, He L Y, et al. Mass size distribution of Beijing particulate matters and its inorganic water-soluble ions in winter and summer[J]. Environmental Science, 2005, 26(4): 1-6.
[24]	Zhao P S, Chen Y N, Su J. Size-resolved carbonaceous components and water-soluble ions measurements of ambient aerosol in Beijing[J]. Journal of Environmental Sciences, 2017, 54: 298-313. DOI:10.1016/j.jes.2016.08.027
[25]	Su J, Zhao P S, Dong Q. Chemical compositions and liquid water content of size-resolved aerosol in Beijing[J]. Aerosol and Air Quality Research, 2018, 18(3): 680-692. DOI:10.4209/aaqr.2017.03.0122
