土壤重金属污染作为一个整体，具有其相应的景观格局特征[1]. 以土壤重金属污染评价为基础，利用景观格局指数可以从斑块类型水平和景观水平入手，直接反映土壤重金属各污染级别的面积比例，边界复杂程度、 聚合程度以及整体的多样性和破碎度等问题[2, 3]，分析土壤重金属的污染程度和空间格局特征，为土壤重金属污染评价和分布特征的研究提供新的手段和方法，对区域土壤重金属污染监测和管理具有重要意义.
作为难以降解的污染物质，土壤重金属始终是科学界关注的热点问题[4]. 目前，国内外研究者已从数理统计和地统计等方面进行了大量研究，获得了土壤重金属污染来源[5]、 分布[6]、 行为[7-8]和归趋[9]等方面的知识. 由于污染评价可反映土壤重金属的污染程度[10]，而景观格局分析可从细节上解释不同污染程度区域的空间格局特征，朱文转[11]指出应用景观生态学理论探讨土壤重金属的空间格局及环境效应具有重要意义. 但是由于景观格局具有明显的尺度依赖性，且不同景观分析的适宜空间粒度不同[12]，目前研究多集中在基于GIS制图的土壤重金属污染评价[13-14]，较少有土壤重金属污染景观空间格局特征的研究. 由此可见对土壤重金属景观格局特征进行相关研究很有必要.
本研究考虑到用污染评价等级构建景观分类系统，结合污染评价指数和景观格局指数对苏南某镇8种土壤重金属进行污染评价和景观格局分析，目的是为了能够从数值特征和空间格局特征两方面深入了解苏南某镇土壤重金属污染状况，以期为区域土壤环境质量的规划管理提供参考.
1 材料与方法 1.1 研究区概况研究区位于江苏省南京市南部某镇，地处东经118°53′~119°13′，北纬31°24′~31°48′间，总面积为71.2 km2，人口4.5万，下辖有14个村. 该区域属于北亚热带季风气候，年均气温21℃，全年雨水充足，四季分明. 地势平坦，土壤类型主要是水稻土和黄棕壤，其主要由河流冲积母质、 石质低山丘陵残积母质、 下蜀黄土母质发育而来. 该镇交通便利，是南京通往皖南和苏杭地区的交通要道. 经济发达，拥有40 多家工业企业，主要包括化工、 轻工、 建材、 机械、 医疗设备和电子等，是典型的城乡结合带地区.
1.2 样品采集与分析样品采集于2012年12月，根据重金属的潜在分布(前期调查获得数据)，兼顾样点布设的均匀性原则，共设置了109个采样点，覆盖了研究区内所有土壤类型和成土母质. 在每个采样点位50 m范围内采用梅花形采样法采集5个以上子样组成一个混合样品，采样深度为0~20 cm，并使用差分GPS记录采样中心位置. 采样工具为竹勺，用聚乙烯塑料袋盛放样品并注明编号. 采集的土样于木质抽屉中自然风干，剔除样品中植物根系、 残渣以及可见侵入体，用木质工具碾碎，并用玛瑙研钵研磨至可通过0.149 mm孔径尼龙筛. 分析测定时，设置2次重复，并用标准土样GSS-3黄棕壤监控样品分析质量水平. Cr、 Cu、 Pb、 Cd、 Ni、 Zn 采用盐酸、 硝酸、 氢氟酸、 高氯酸消解，电感耦合等离子体光谱(ICP-OES) 法测定； As、 Hg 采用王水-水浴消解，原子荧光光谱(AFS) 法测定[15].
|

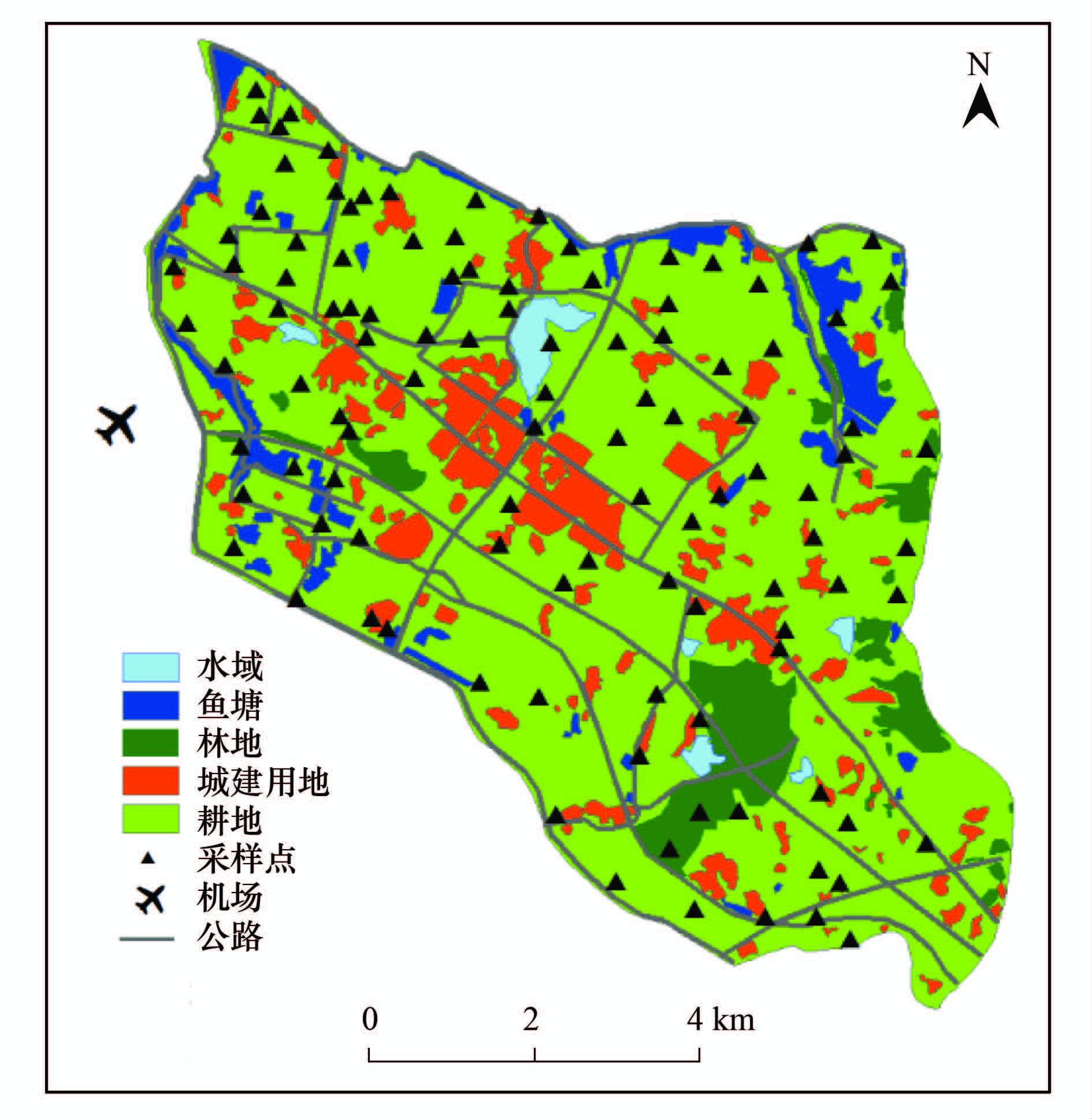

图 1 研究区土地利用类型和采样点分布示意 Fig. 1 Land use and the distribution of sampling sites in a town of southern Jiangsu |
本研究采用单因子污染指数法[式(1)]和内梅罗综合污染指数法[式(2)]进行土壤重金属污染评价，污染评价标准采用我国在1995 年发布的环境质量标准(GB 15618-1995)中二级标准[16].
|
(1) |
式中，Pi代表土壤中重金属i的污染指数； Ci代表土壤重金属i的实测值(mg ·kg-1)； Bi代表评价标准值(mg ·kg-1).
|
(2) |
式中，P综代表内梅罗综合评价指数，Pave代表各单项污染指数的均值，Pmax代表各单项污染指数的最大值.
1.3.2 污染评价指数的标准化及等级分类为了对土壤重金属污染景观进行景观格局分析，利用Max-Min标准化公式[式(3)]将污染指数统一规范到0~1之间，然后将污染评价指数划分为低含量区域、 较低含量区域、 中含量区域、 较高含量区域和高含量区域5种景观类型[11]，如表1所示. 景观空间分布图的生成与重分类由ArcGIS 10.0软件的地统计模块和空间分析模块共同完成.
|
(3) |
式中，Ni代表标准化的污染评价指数值，N代表污染评价指数原始值，Nmax和Nmin分别代表各单项污染指数的最大值和最小值.
|
表 1 土壤重金属污染景观分类标准 Table 1 Classification standard of soil heavy metals landscape |
1.3.3 景观格局指数的选取与计算
景观格局指数是定量分析景观格局特征的重要手段，本研究在类型水平上选取景观类型百分比指数PLAND、 景观形状指数LSI和聚集度指数AI，在景观水平上选取香农多样性指数SHDI和破碎度指数DIVISION表征不同土壤重金属污染的景观格局特征[17]. 利用美国俄勒冈州立大学开发的FRAGSTATS(Version 3.3)软件和Excel 2013软件进行景观指数的计算及粒度效应分析.
2 结果与分析 2.1 土壤重金属污染评价指数计算及其空间分布制图 2.1.1 土壤重金属污染评价指数统计特征对苏南某镇的土壤重金属污染进行单因子评价和内梅罗综合评价，结果见表2. 8种土壤重金属元素的单因子污染指数和综合污染指数平均值都小于1，其中Cd、 Cu和Ni单因子污染指数最大值与均值差距较大，而其它元素单因子污染指数取值范围较小. 除Cd外，所有评价指数的变异系数都小于0.5，综合污染变异系数为0.357. As、 Hg和pb单因子污染指数服从正态分布，而Cd、 Cr、 Cu、 Ni和Zn单因子污染指数以及综合污染指数经对数变换后服从正态分布.
|
|
表 2 苏南某镇土壤重金属污染评价指数描述性统计及正态分析 Table 2 Statistical parameters of soil heavy metals pollution index and normal distribution analysis in a town of southern Jiangsu |
2.1.2 土壤重金属污染的空间分布特征
将8种土壤重金属的单因子污染指数与综合污染指数进行标准化和重分类后，根据表2的正态分布检测结果进行相应模型的克里格插值，空间分布结果见图2. 8种土壤重金属元素的空间分布各有差异，但按照空间格局主要特征可将其分为两大类. 一类为Cd、 Cr、 Cu和Ni，即低含量与高含量区域分布两级化明显，且高含量区域集中分布于研究区的中东部，其中Cu和Ni绝大部分区域以class1为主，而Cd和Cr从南至北由class1和class2交叉分布； 另一类为As、 Pb、 Hg和Zn，即以某一污染类别分布为主，其余类别零星穿插分布，其中Hg元素以class1分布为主，As和Zn元素以class2分布为主，Pb元素以class3分布为主. 由综合污染指数空间分布格局可以看出，整个研究区的综合污染类别以低污染级别的class1为主，中东部一小面积区域从内到外污染程度由高到低向外扩散分布，这与Cd、 Cr、 Cu和Ni元素的小面积重污染区域区位分布相似.
|

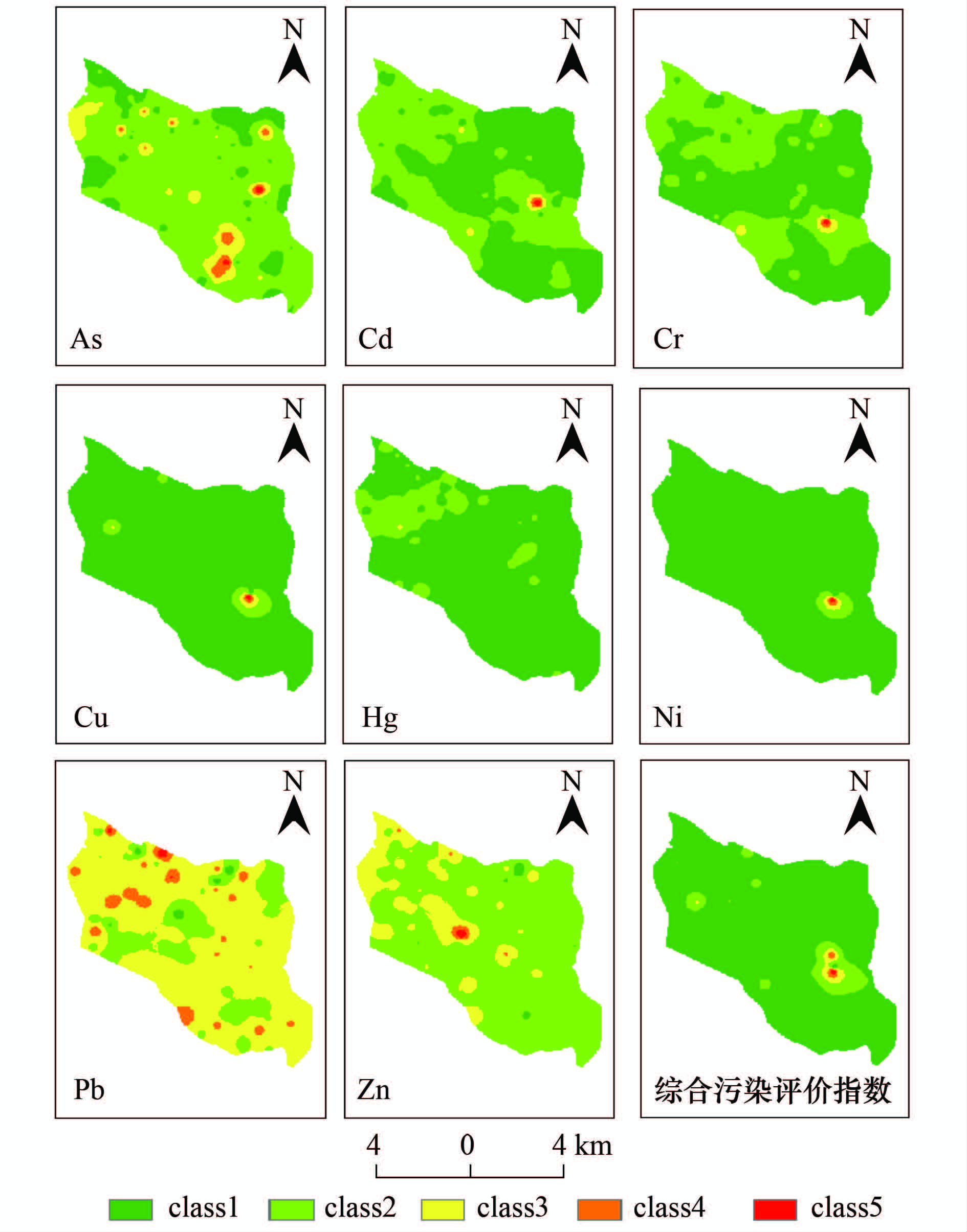

图 2 苏南某镇土壤重金属污染含量类别空间分布格局 Fig. 2 Spatial patterns of soil heavy metals concentration indices in a town of southern Jiangsu |
生成与污染评价指数对应的 9类土壤重金属污染景观后，可利用景观指数进行景观特征分析，而尺度效应是景观格局分析中的首要问题. 通过对土壤重金属污染景观设立一系列的粒度值，并计算各粒度值相对应的景观指数，分析各景观指数对粒度变化的响应及适宜的粒度区域，可为后续 9类土壤重金属污染景观的空间特征对比分析提供一致性保障. 图3反映了 5种景观指数随粒度变化的趋势，其中 PLAND、 LSI和 AI为类型水平上的景观指数，SHDI和 DIVISION为景观水平上的景观指数，根据粒度效应的变化趋势，可将 5种景观指数分为3类.
随着粒度的增大，9类景观的 PLAND指数基本保持平稳. 各景观类型对应的 PLAND指数都在一个稳定值的邻域内小幅变化，没有明显拐点. 随着粒度的增大，9类景观的 LSI和 AI指数整体呈下降趋势. 其中，As、 Cd、 Cr、 Hg和 Zn景观中各类别的 LSI指数下降趋势平缓，而 Cu、 Ni、 Pb和综合污染景观的 LSI指数变化幅度较大，其中 Cu的 class4，Ni的 class3、 class4和 class5，Pb的 class1和 class5以及综合污染景观的 class2、 class3、 class4和 class5的变化幅度大于同景观中的其他景观类型的变化幅度； 相对于 LSI指数，AI指数的下降变化幅度更大一些，且随着粒度值的增大，AI指数的变化过程也更剧烈一些，其中 As的 class5，Cd的 class3和 class4，Cr的 class3和 class4，Cu的 class3和 class4，Ni的 class3和 class4，Pb的 class5，Zn的 class3和 class5以及综合污染景观的 class3、 class4和 class5的变化剧烈程度尤为明显.
随着粒度的增大，9类景观的SHDI和DIVISION指数中，除Cr和Zn有较为明显的下降趋势外，其他景观中的两种景观指数没有明显的上升或下降趋势，但都有明显的拐点，第一个拐点多分布在30、 50、 60 m处，个别也分布在40 m和70 m处.
2.2.2 景观指数随粒度增大的第一尺度域和适宜粒度表3统计了9类土壤重金属污染景观的第一尺度域和适宜粒度. 对于类型水平上的景观指数，同景观各类型的同一指数第一尺度域是相同或相近的，为了保证一致性和准确性，从中选取粒度值较小的尺度域为该景观指数的第一尺度域，适宜粒度范围则在第一尺度域中选取，综合45个景观指数的适宜粒度范围及计算工作量，最终选取30~40 m为适宜粒度.
|
|
表 3 土壤重金属景观指数的第一尺度域及适宜粒度区间 Table 3 The 1st scale domain and appropriate grain range of the soil heavy metals landscape metrics/m |
2.3 土壤重金属污染景观的景观格局指数分析 2.3.1 类型水平上的景观格局指数分析
表4中PLAND指数计算结果表明，Cd、 Cr、 Cu、 Hg和Ni这5类景观的斑块类型面积百分比均随污染级别的增大而减小，其中Cu、 Hg和Ni景观中class1所占比例具有绝对优势，均超过研究区面积的85%，而Cd和Cr景观的class1面积比例略大于class2，且class1和class2所占比例之和均超过了研究区面积的98%； As和Zn景观以class2分布为主，其所占面积比例超过整个研究区面积的75%； Pb景观以class3分布为主，约占75%，其次为class2和class4. 研究区土壤重金属综合污染面积分布以class1为主，高达92.93%，且PLAND值排序依次为class1＞class2＞class3＞class4＞class5.
|
|
表 4 土壤重金属景观PLAND、 LSI、 AI、 SHDI和DIVISION指数特征 Table 4 Characteristics of PLAD，LSI，AI，SHDI and DIVISION in soil heavy metals landscape |
LSI指数计算结果显示，As景观中的类型边界复杂程度随污染级别的增加呈递减趋势，最大值为class1的5.28； Cd、 Cr和Hg景观中各类型的LSI指数大小排序一致，即class2＞class1＞class3＞class4＞class5，最大值分别为4.4、 4.74和3.8； Cu、 Ni、 Pb和Zn景观各斑块类型的LSI指数值大小排序不一，但都呈现class2和class3的LSI指数值大于其他斑块类型LSI指数值的规律，且最大值分别为class2的2.69、 class3的2.15、 class2的5.35和class3的5.63.
AI指数计算结果可看出，9类土壤重金属景观的5种景观类型中，class4的AI值最低，class3次之； 其中，Cd、 Cu和Ni景观中各类型的AI指数值排序一致，均为class1＞class5＞class2＞class3＞class4； As和Zn景观class2的AI值最高； Cr景观class5的AI值最高； 综合污染景观的class1与class5的AI值均高于其他斑块类型.
|

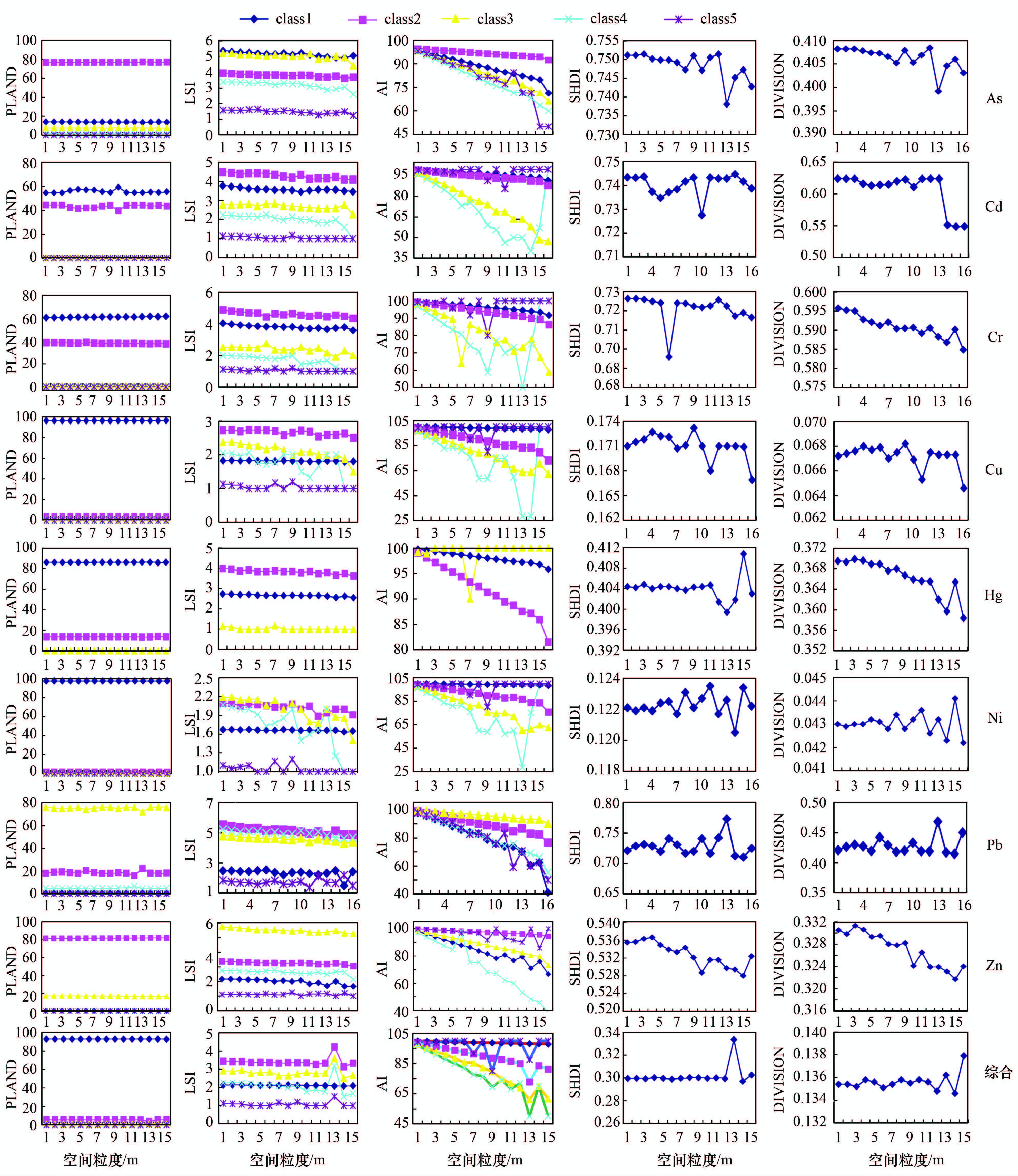

图 3 PLAND、 LSI、 AI、 SHDI、 DIVISION这5种景观指数随粒度的变化特征 Fig. 3 Changes in PLAND，LSI，AI，SHDI，DIVISION landscape metrics with increasing spatial grain size |
9类土壤重金属景观多样性指数SHDI取值范围0.12~0.75，整体偏低，排序为As＞Cd＞Cr=Pb＞Zn＞Hg＞综合污染＞Cu＞Ni，其中As、 Cd、 Cr和Pb的SHDI值均大于0.7，而Cu和Ni的SHDI值小于0.2，综合污染景观SHDI值为0.3.
9类土壤重金属景观DIVISION指数大小排序依次为Cd＞Cr＞Pb＞As＞Hg＞Zn＞综合污染＞Cu＞Ni，DIVISION指数值域范围为0.04~0.62，整体偏低. 结合空间分布特征可将8种土壤重金属景观分为4类，其中Cd和Cr景观破碎化程度相似，低含量区域和较低含量区域从南至北交叉分布，致使整个景观破碎度较高； As和Pb景观破碎化程度相似，分别以较低含量和中等含量区域为主，其它各污染含量区域分散于整个研究区； Hg和Zn景观破碎化程度相似，景观北部破碎化程度高于南部，且南部基本无破碎； Cu和Ni景观破碎化程度相似，均以低含量区域分布为主，高含量区域聚集于景观中东部.
3 讨论 3.1 土壤重金属污染评价及其空间分布特征赵秀峰等[10]指出，污染指数的大小代表了污染程度的高低，污染指数小于1表示土壤环境尚清洁，污染指数大于1表示土壤已受污染，且指数值越大污染程度越严重. 本研究各污染指数的取值范围和均值统计结果表明研究区整体尚处于清洁级别,而Cd、 Cu和Ni这3种元素存在污染情况严重的小部分污染区域. 变异系数的大小揭示了随机变量的离散程度，反映了重金属元素在土壤中的均匀性和变异性[18]. 一般地，变异系数小于0.1为弱变异，变异系数大于1为强变异，介于0.1与1之间为中等变异. 土壤重金属的来源及空间分布主要受成土母质和人类活动的影响[19]，柳云龙等[20]指出不同土地利用情况、 距污染源远近、 人类干扰都会使同一区域土壤重金属含量和分布产生差异. 本研究结果表明8种土壤重金属元素的空间分布呈中等变异，受到了一定强度的人为活动影响，综合污染变异指数表明研究区土壤重金属污染尚处于较早的发展阶段. Facchinelli等[21]研究表明Cr和Ni 来源与成土母岩密切相关，而Cu、 Hg、 Zn和Pb 主要来源于人类活动. 本研究中土壤重金属As较低含量污染区域几乎遍布整个研究区，而研究区大部分面积以农用地为主，说明As主要来源于农药和化肥等人类活动[22, 23]； Hg元素的污染区域以低含量和较低含量为主，且较低污染含量区域呈带状分布，与研究区西北部机场航道区域相重合，说明Hg主要来源于交通尾气[24]； 本研究区大部分区域受到了中等含量的Pb污染，且在航道及西北部城镇区域有较高含量污染分布，说明Pb主要来源于交通尾气、 农药化肥以及工业“三废”[25]； 土壤重金属Zn呈现以较低含量污染为主，中等含量污染和高含量污染在西北区域蔓延的分布格局，其中高含量污染区域集中于S123和S234省道交汇处的城镇处，说明Zn主要来源于工业污染、 交通尾气和生活垃圾[26]，这与王军等[27]指出的Hg、 Pb和Zn是交通污染的标识元素的结论相一致. 付传城等[28]对苏南某镇土壤重金属污染源的分析指出，研究区的城镇用地主要沿S123省道呈带状分布，其中包括40余家工厂，这些化工、 建材、 机械等企业生产过程中会产生大量含Cd、 Cr、 Cu和Ni的“三废”污染物并不断富集，本研究土壤重金属空间分布图中Cd、 Cr、 Cu和Ni元素的小面积重污染区域区位分布与当地主要重金属复合污染源的空间分布情况相一致.
3.2 土壤重金属景观格局指数的粒度效应生态学中的尺度指的是空间和时间上的粒度和幅度[29]，本研究在时间和幅度确定的情况下，空间粒度效应就成了尺度效应研究的重点. 空间粒度与景观的结构与功能都密切相关，许多景观特征会随空间粒度的不同而改变[30],邱扬等[31]研究表明当粒度增大到一定程度时，景观指数值会出现一定的变化趋势，这是由于粒度的变化能够通过分割或融合斑块而改变斑块边界，从而改变景观格局的相关特征，进而使景观指数值发生一系列变化. 图3显示了随着粒度的增大，研究区各土壤重金属景观的景观指数值表现出不同的变化趋势，说明空间粒度的变化对景观指数取值有明显的影响. 其中，PLAND指数随空间粒度值的渐变，9类土壤重金属景观的各景观类型面积因斑块的分割或融合而逐渐改变，没有特别明显的拐点； LSI和AI指数整体呈下降趋势，且随粒度的变化表明8种土壤重金属中污染程度较高的景观类别的AI指数对粒度变化更敏感； 9类土壤重金属景观的SHDI和DIVISION指数的粒度效应明显，第一个拐点多分布在30~70 m处且最终将9类土壤重金属景观的适宜粒度确定为30~40 m，本研究景观指数的粒度效应结果与徐丽等[32]的研究结果是基本一致的.
3.3 土壤重金属污染景观格局特征PLAND是类型水平上表征土壤重金属斑块类型结构组成特征的景观指数[33]，本研究中虽然各土壤重金属污染分布特征各有差异，但均以低含量分布为主，综合污染程度偏低，整个研究区的土壤重金属污染尚处于初级阶段. LSI是类型水平上表征土壤重金属斑块类型形状特征的景观指数，其值越大，斑块类型的边界越复杂[33]，结果显示研究区低~中含量污染区域的边界复杂程度最高，说明目前人类活动对该部分区域产生的影响更大一些，研究区土壤重金属污染有进一步发展的趋势. AI是类型水平上表征土壤重金属斑块类型聚合度特征的景观指数，其值越大，斑块类型分布越聚集[33]，分析结果表明研究区低含量区域和高含量区域分布相对集中，可能是由于研究区土壤重金属以低含量分布为主，低含量区域聚集程度较高； 而复合污染源的分布少且集中，距污染源近的高含量区域分布也相对聚集. SHDI是景观水平上表征土壤重金属景观多样性特征的景观指数[33]，罗光杰等[3]研究表明各景观要素之间的面积分布越均匀，其值越大，景观类型越丰富，多样性越显著，As、 Cd、 Cr和Pb的SHDI指数值最大，说明这4种土壤重金属各污染类别的空间分布相对比较均衡； 而Cu和Ni的SHDI指数值最小，说明这2种土壤重金属分布存在占绝对优势的斑块类型，综合污染景观SHDI指数值略大于Cu和Ni,表明研究区多种金属综合污染景观中存在具有相对优势的景观类型，结合土壤重金属污染评价空间分布图可看出低含量污染区域在综合污染景观中具有显著优势，这与PLAND指数的分析结果相一致. DIVISION是景观水平上表征土壤重金属景观聚散度特征的景观指数，其值越大，景观破碎化程度越高，分散性越明显[33]. 仇江啸等[34]研究表明景观破碎化程度随发展水平的提高呈现出先上升后下降的倒“U”型变化趋势. 本研究污染评价和PLAND分析结果表明，研究区以低含量分布为主，处于发展早期阶段，所以土壤重金属景观的DIVISION指数越大，表明其相应污染源发展水平越高. 空间分布特征的分析结果得出Cd、 Cr、 Cu和Ni景观都存在较明显的点源污染特征，其中Cd和Cr的DIVISION指数最大且兼具点源污染和面源污染的空间分布特征，而Cu和Ni景观DIVISION指数最小且只有点源污染的空间分布特征，表明Cd和Cr的面污染源发展水平较高，而4种重金属景观的点污染源发展水平较低，这符合城乡结合带还处于发展起步阶段的特点.
4 结论(1)苏南某镇土壤重金属污染程度整体偏低，且南部地区污染程度普遍低于北部地区. 8种土壤重金属可分为两大类，一类为Cd、 Cr、 Cu和Ni，点源污染特征显著，其中Cd和Cr空间格局相似，而Cu和Ni空间格局相似； 另一类为As、 Pb、 Hg和Zn，面源污染特征显著，其中As和Pb空间格局相似，Hg和Zn空间格局相似.
(2)苏南某镇土壤重金属景观的5种景观指数的粒度效应特征可分为三类： 第一类为PLAND指数，基本保持平稳，无明显拐点； 第二类为LSI和AI指数，呈下降趋势，且污染程度高的斑块类型粒度效应显著； 第三类为SHDI和DIVISION指数，无明显升降趋势，但对粒度变化比较敏感，第一拐点多出现在30~70 m处. 本研究的适宜粒度为30~40 m，这与研究区耕地田块大小格局相一致，可将之作为参考依据，设置研究区评价单元大小为35×35 m2.
(3)苏南某镇9类土壤重金属景观的格局特征分析表明： 研究区土壤重金属以低含量分布为主； 且目前人类活动对较低含量区域的影响最大，土壤重金属污染有进一步发展的趋势；土壤重金属综合污染呈以低含量区域为主，低含量与高含量区域相对聚集的分布特征，进一步说明了研究区土壤重金属复合污染源数量尚少，且分布集中，处于土壤重金属污染的形成发展阶段.
