富勒烯(C60)是最具代表性的纳米材料之一,具有独特的笼状结构和优异的理化性质,可广泛应用于新材料、 新能源和生物医学等诸多领域[1, 2, 3]. 但未来C60的大量生产和使用,将不可避免使其进入到环境,尤其是水体中[4, 5]. 纳米毒理学研究发现,C60能对多种微生物、 水生植物、 微小动物等产生毒副作用[6],还可引起人体DNA损伤[7]. 虽不溶于水[8],但进入水体的C60将会以纳米聚集颗粒的形式(nC60)长时间稳定悬浮于水中[9, 10]. 因此,C60已被认为是潜在的水体污染物,其生态环境负效应正受到环境科学领域的高度关注[11].
进入水体后的C60纳米颗粒会与水中存在的各类杂质组分发生相互作用[12],尤其是水中广泛存在的天然有机物(natural organic matter,NOM)[13]和电解质[14],可改变C60纳米颗粒的表面性质,并引发分散或凝聚[15],影响其流动性和生物有效性[16, 17]. 本研究以C60纳米颗粒悬浮液为对象,选取水中NOM的主体——腐殖酸(humic Acid,HA)和简单电解质NaCl、 MgCl2和CaCl2,研究NOM和电解质存在下,水中C60纳米颗粒的凝聚行为变化规律,以期为揭示其在水环境中的迁移扩散机制提供理论依据.
1 材料与方法 1.1 材料C60纯度99.9%,购自Sigma-Aldrich; 甲苯、 六水合氯化镁、 高氯酸镁、 氯化钠、 氯化钾、 氯化钙,均为分析纯; HA购自Sigma-Aldrich.
采用1 mol ·L-1的NaCl及200 mmol ·L-1的MgCl2和CaCl2溶液调节电解质投加量; 溶液使用前均采用0.22 μm滤膜过滤,4℃保存.
1.2 C60稳定悬浮液的制备及浓度测定C60纳米颗粒悬浮液的制备采用Andrievsky等[18]的方法并加以改进[19]. 称取8 mg C60与20 mL甲苯混合,振荡12 h,加入80 mL超纯水,超声分散48 h,使C60从甲苯相转移到水相; 旋转蒸发去除甲苯,剩余液体用0.22 μm滤膜过滤,滤液即为甲苯溶剂替换法制得的C60纳米颗粒悬浮液. 避光4℃保存.
悬浮液中C60浓度采用Lyon等[20]提出的紫外分光光度法,采用甲苯萃取、 冷冻分离后,于334 nm处测定吸光度,并利用C60甲苯溶液标准工作曲线计算获得.
1.3 HA储备液的配置称取HA 40 mg加入100 mL超纯水中,避光搅拌过夜,用0.45 μm滤膜过滤,滤液即为HA储备液,4℃下避光保存. 其浓度采用总有机碳分析仪(TOC-Vcph,Shimadzu)测定.
1.4 C60纳米颗粒表面性质测定C60纳米颗粒的ζ电位与粒径均采用纳米粒径及Zeta电位分析仪(ZetaSizer Nano ZS90,Malvern)测定. ζ电位检测采用激光多普勒电泳方式测定; 粒度检测利用动态光散射技术测定; 25℃下进行.
1.5 凝聚动力学研究通过测定初始凝聚阶段C60纳米颗粒粒径随时间的变化,并计算其有效碰撞概率α,以此来定量描述水中C60纳米颗粒的凝聚动力学. α表示颗粒间可导致凝聚的碰撞概率,其越大则胶体颗粒的凝聚速度越快. α可通过不同电解质浓度下的胶体颗粒的初始凝聚速率常数k11与扩散凝聚阶段下凝聚速率常数(k11)fast(为恒定值)的比值求解. 控制实验中胶体颗粒的初始浓度N0不变,则可简化如式(1)所示[21]:
凝聚实验中,取一定体积的C60纳米颗粒悬浮液,向其中顺序加入设定剂量的HA溶液和电解质溶液,用超纯水定容至相同体积,使得最终C60浓度为1 mg ·L-1; 迅速混合后倒入样品池,以15 s为间隔,测定粒径随时间的变化.
1.6 投加条件对凝聚的影响以不同条件向C60纳米颗粒悬浮液中投加药剂开展凝聚实验,具体为: ①仅加入HA(C60+HA); ②仅加入电解质(C60+电解质); ③先加入HA反应30 s后再加入电解质[(C60+HA)+电解质]; ④先加入电解质反应30 s后再加入HA[(C60+电解质)+HA]; ⑤HA与电解质反应30 s后加入C60稳定液[C60+(HA+电解质)]; ⑥仅HA与电解质反应(HA+电解质). 设定各凝聚体系中电解质和HA投加量分别为5 mmol ·L-1和5mg ·L-1,测定方法与过程同凝聚动力学实验.
2 结果与讨论 2.1 C60纳米颗粒性质C60纳米颗粒稳定悬浮水溶液理化性质如表 1所示. 用甲苯溶剂替换法配制的C60纳米颗粒悬浮液呈棕黄色透明状、 中性,浓度在20 mg ·L-1左右,粒径为120 nm左右,表面ζ电位接近-30 mV,呈较高的电负性,这可能是其在水中稳定悬浮的重要原因. 有研究认为,稳定液中的C60外围会形成水壳,水壳中水分子间形成的氢键网络及电荷向C60表面的转移,使得C60稳定悬浮; 也有学者认为,稳定液制备中的超声分散过程可使水中氢氧根与C60中的C原子发生共价结合,形成类似于醇的结构并使得C60稳定分散[22].

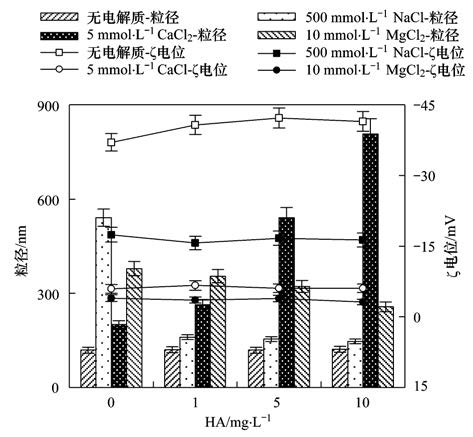

投加电解质与HA凝聚反应3 h后,C60纳米颗粒粒径和ζ电位随电解质浓度的变化如图 1所示. 无HA时,投加不同电解质,C60纳米颗粒表面电位均下降、 粒径变大. 这是由于金属阳离子通过压缩双电层作用使得C60纳米颗粒表面双电层变薄、 |ζ|下降,从而导致颗粒间的排斥势能变小、 势垒降低,更容易发生相互碰撞而凝聚. HA存在时,NaCl和MgCl2凝聚体系中,颗粒粒径较无HA时无变小、 凝聚受到抑制; 而CaCl2凝聚体系中,颗粒粒径则变大、 凝聚加强; 且随HA浓度提高,变化趋势更为显著. 表明有机物存在下,不同电解质与C60间存在着不同的凝聚机制. 另一方面,HA存在时,投加电解质后的C60纳米颗粒表面|ζ|均无显著变化,则表明HA不是通过改变其表面电性对凝聚过程产生影响.
MgCl2对C60纳米颗粒凝聚过程中α的影响如图 2所示. 无HA时,随着MgCl2浓度的增大,α先升高而后保持稳定,并将凝聚过程划分为两个不同的阶段,符合经典的胶体稳定性DLVO理论[23]. 由DLVO理论可知: 电解质浓度较低时,随Mg2+浓度升高,压缩双电层作用增强、 α增大,此即反应控制阶段; 当电解质浓度提高到一定数值后,颗粒表面的自由反离子全部被Mg2+所置换,ζ达临界值,颗粒间势垒消失,每一次碰撞都会造成不可逆的凝聚发生,因此α不再随电解质浓度而变化,并始终为1,此即扩散控制阶段. 两阶段的交点被称为临界凝聚浓度(critical coagulation concentration,CCC),表示使胶体颗粒发生扩散凝聚的电解质最低浓度. 经计算,本实验中Mg2+的CCC为9.6 mmol ·L-1. HA存在时,C60纳米颗粒凝聚过程也呈现出反应控制和扩散控制两个阶段. 但相同MgCl2投加条件下,α均较无HA时下降; 而反应控制阶段的α均小于1,且随HA浓度升高而降低. HA浓度为1、 5、 10mg ·L-1条件下,Mg2+的CCC分别为12.3、 14.7和16.2 mmol ·L-1,均显著高于无HA时(9.6 mmol ·L-1),进一步证明HA具有显著的抑制凝聚作用.
CaCl2对C60纳米颗粒凝聚过程中α的影响如图 3所示. 无HA时,随CaCl2浓度增大,α呈先上升后稳定的趋势,与MgCl2一致. 但HA存在时,CaCl2凝聚体系中则表现出显著的强化凝聚过程: 相同CaCl2投加条件下的α高于无HA时,扩散控制阶段α均大于1,且随HA浓度上升而提高. 如HA浓度为10 mg ·L-1时,扩散控制阶段α可达3左右,较无HA时颗粒间碰撞凝聚效率提高了2倍. 经计算,本实验中HA浓度为0、 1、 5、 10 mg ·L-1条件下,对应的CCC分别为6.7、 5.4、 4.2和3.5 mmol ·L-1,CCC随HA浓度提高而降低. 这些均表明,Ca2+与HA之间存在着不同的作用机制,导致C60纳米颗粒发生了强化凝聚现象.
不同投加条件对C60纳米颗粒凝聚过程的影响如图 4和图 5所示. MgCl2凝聚实验中,体系①和⑥中粒径不随反应时间增大,表明HA与C60纳米颗粒或MgCl2间不发生凝聚反应; 体系②和④中,因MgCl2压缩双电层作用使C60纳米颗粒凝聚反应发生,且HA具有的抑制凝聚作用使得体系④的凝聚速度显著小于②; 而体系③和⑤中虽然有MgCl2参与,但粒径并不随反应时间显著增大,则表明HA对C60纳米颗粒抑制凝聚作用要强于MgCl2的压缩双电层作用. C60具有巨大的表面积,且与HA分子有着相似的环状碳链结构,可生成π—π键,使得HA可被牢固吸附在C60表面[21]; 大分子的HA被吸附后将形成较强的空间位阻作用,抑制颗粒间碰撞凝聚,这被认为是天然有机物提高了水中的纳米颗粒稳定性的主要原因[24].

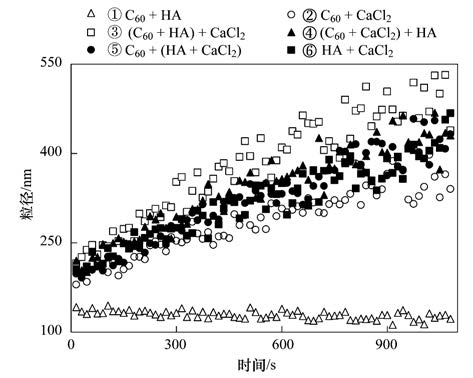

CaCl2凝聚实验中,除仅存在C60和HA的体系①外,均发生了凝聚; 且在不同CaCl2和HA投加顺序的体系③、 ④、 ⑤中,凝聚速度均高于仅有C60和CaCl2的体系②,呈现显著的强化凝聚现象. 而体系⑥也具有较高的凝聚速率,表明CaCl2和HA间发生了快速凝聚反应. 已有研究发现,钙离子可与NOM分子间发生络合反应生成高分子络合物[25],而新生成的高分子络合物则可通过吸附架桥作用与C60快速形成体积巨大的凝聚体. 体系⑥凝聚速率也快于体系②,则表明在C60、 Ca2+和HA三者参与凝聚体系中,CaCl2和HA间的络合反应是强化凝聚发生的主导因素. 天然有机物和各类电解质广泛存在于水体中,它们种类繁多,性质各异,可通过不同机制对水中C60凝聚和扩散产生复杂的影响.
3 结论(1)采用甲苯溶剂替换法制备的悬浮稳定液中C60纳米颗粒粒径在120 nm左右,表面呈较高的电负性,稳定性较好. 投加电解质可以通过压缩双电层机制使其发生凝聚,凝聚过程可分为反应控制阶段和扩散控制阶段,与经典的胶体稳定性理论相符.
(2)HA可通过增强C60纳米颗粒表面的空间位阻作用,使得投加MgCl2时的凝聚反应速率降低,有效碰撞概率减小,C60在水中的稳定性增强; HA对C60纳米颗粒抑制凝聚作用要强于Mg2+的压缩双电层作用.
(3)Ca2+存在时,HA分子可通过与钙离子间的络合反应并与C60纳米颗粒发生吸附架桥作用,导致强化凝聚发生; HA浓度越高,强化凝聚作用越强.
