汞是环境中毒性最强的重金属元素之一,由于其特殊的物理化学性质,主要以气态单质汞(gaseouse elemental mercury,GEM)的形式存在于大气中[1],并随大气传输扩散到世界各地,被公认为全球性污染物[2,3]. 大气汞在迁移转化过程中,会通过干湿沉降的形式进入地面,使陆生生态系统受到污染[4]. 陆地植被作为陆生生态系统的重要组成部分,可通过地上部分吸收大气中的汞,通过地下部分从土壤中吸收汞,并在植物体中富集[2,5]. 调查研究发现,在大气汞污染较严重的区域,植物体中汞的含量远高于对照区域[6],表明大气汞对植物汞的累积贡献明显. 大量研究表明,木本植物叶中的汞主要来自于对大气汞的吸收,根中汞则主要来自于对土壤汞的吸收[7, 8, 9, 10, 11],而对于草本植物,目前的研究结果仍无定论,且对农作物中汞的研究较少. 从汞的生物地球化学循环角度来看,有必要弄清草本植物尤其典型农作物中汞的大气和土壤来源,为全球汞循环模型提供理论依据.
研究大气痕量气体浓度变化对农作物的影响,需要在一个稳定的已知浓度环境下进行,大量研究表明,气室是一个很好的装置[12]. 从第一个气室问世以来,气室的发展经历了密闭式静态气室,密闭式动态气室和开顶式动态气室这3个阶段[13]. 目前,开顶式动态气室因其可以为植物提供比较接近自然的生长环境,得到世界各国的高度重视和广泛应用[6,14]. 国内外已成功应用开顶式气室研究了CO2、 O3等气体对农作物的影响[12, 13, 14, 15],而气态汞对农作物的开顶式气室熏气实验仅见作者所在课题组对我国北方旱作小麦和玉米等有报道[16,17]. 稻田是一种独特的湿地生态系统,水稻是我国三大典型农作物之一,其对汞的富集能力很强[18]. 因此,本研究采用开顶式气室熏气实验和土壤加汞培育实验,通过控制各气室内汞蒸气的质量浓度以及调节土壤中不同汞水平,原位研究水稻各器官汞富集对大气汞浓度升高的响应关系,以期为掌握大气汞污染陆生生态系统的规律及影响提供参考依据. 1 材料与方法 1.1 开顶式气室(OTCs)系统的构建

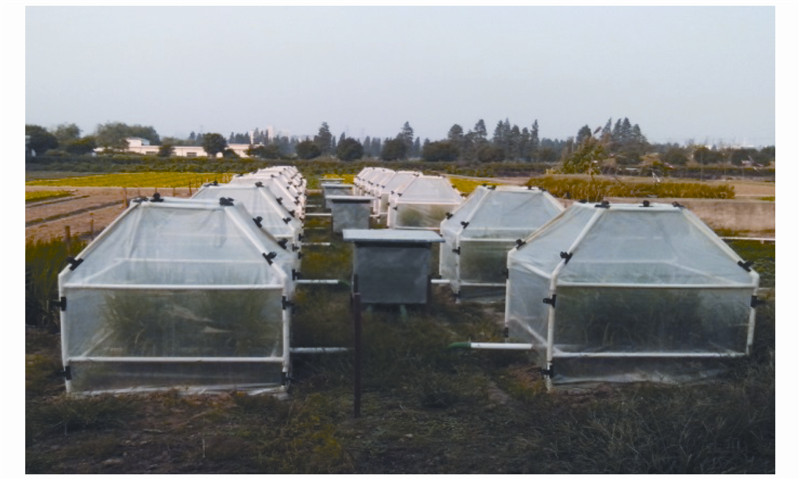

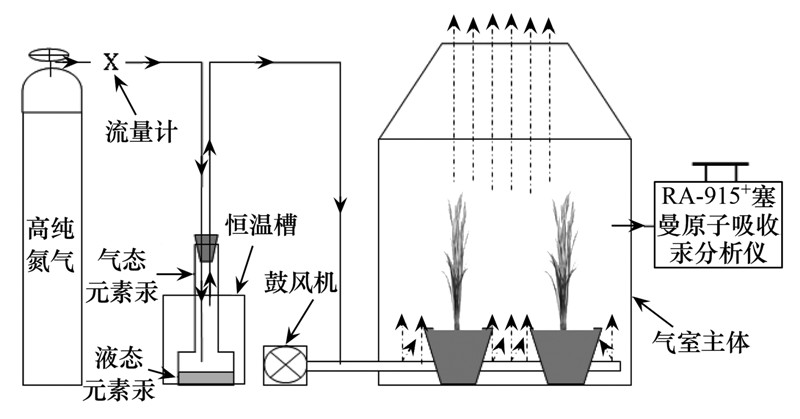

开顶式气室为Heagle型[19],主要由气室主体、 GEM生成系统和布气系统三部分组成(图 1和图 2). 气室主体为长1.5 m,宽1.4 m,高1 m(地面以上部分)的长方体; 为减少外部气体对室内气体的影响,长方体顶部架设一个高0.53 m,顶边长和宽分别为0.50 m和0.45 m,收缩角度为45°的平截头体[20],气室总体积约为2.835 m3. 气室骨架由直径36 mm的PVC管连接构成,四面紧密覆盖0.08 mm厚的透明聚氯乙烯塑料薄膜. GEM生成系统是利用汞在常温下呈液态且易挥发这一原理,在一根上部直径2 cm、 长40 cm,下部直径4 cm、 长10 cm的玻璃管底部加入少量液态元素汞(liquid elemental mercury,LEM),没入恒温槽液面以下,设定恒温槽温度在20℃左右,为GEM均匀稳定的产生提供一个接近恒温且略低于环境温度的条件. 产生的GEM由一定流量的载气(高纯氮气)通过内径2 mm的聚四氟塑料管带出玻璃管并引至田间,与鼓风机产生的气流相混合后以调节阀门大小控制进入不同气室的气流. 布气系统是由PVC管将气流从底部通入气室[21],PVC管分两侧和上部密布小孔,小孔的直径和数量由PVC管的直径决定,一般应满足小孔总面积等于或大于PVC管的横截面积[14]. 该底部布气系统的优点在于气体能在气室内分布均匀,且不易沉降.
实验地点位于湖南农业大学农资系实验基地,实验田面积30 m×10 m,供试水稻为该地区广泛播种的中青优2号. 根据1972年联合国环境会议公布的空气平均汞质量浓度[(1~50) ng ·m-3]及在线监测实验区近地表大气背景汞质量浓度[(5±2) ng ·m-3],开顶式气室熏气实验共设4组汞质量浓度水平,分别为(5±2)(CK)、 15~20、 45~50和90~100 ng ·m-3,每个水平3个重复. 每个气室盆栽水稻4盆,每盆4株,提前育苗并移栽至盆中放入各气室内. 为避免相互遮荫,各气室之间留有3 m的间距. 气室内汞质量浓度通过浮子流量计调节载气流速来控制,每50 s左右气室由离心鼓风机(690 m3 ·h-1)完成一次彻底换气. 从2013-08-31正式开始熏气,到2013-09-25结束熏气,24 h连续供气,气室内汞质量浓度由RA-915+塞曼原子吸收汞分析仪(Lumex Inc.,Russia)在线监测.
土壤加汞培育实验通过添加不同剂量的HgCl2水溶液来调节土壤汞含量,并仔细混匀. Ericksen等[22]的实验结果表明,土壤添加HgCl2溶液后,立即会有汞向大气排放,62 d后排放通量保持在相对稳定且较低的水平. 朱小翠等[23]的实验结果表明,外源HgCl2进入土壤后的形态分布为残留态>酸溶态>碱溶态与活性态,且稳定性依次下降,随时间的延长,后3种形态的汞逐渐向残留态汞转化. 因此,在种植水稻前,土壤添加不同剂量的HgCl2溶液并老化7个月,降低水稻培育过程中土壤汞向大气的排放. 与熏气实验同时将水稻秧苗移栽至气室外4组不同土壤汞含量水平的盆中,每个水平盆栽水稻4盆,每盆4株,测定土壤汞含量分别为84.8(CK)、 (746±23)、 (1104±31)和(2598±20) ng ·g-1. 1.3 采样与分析
熏气阶段正处于水稻的拔节期(jointing stage),熏气结束后,采集熏气和土培水稻植株每个水平每个重复各1株,并收集各植株根部土壤分别装入自封袋带回实验室,先用自来水将植株及其根部泥土冲洗干净,再用去离子水多次冲洗. 分离水稻根、 茎、 叶,且茎、 叶样品去掉叶鞘包被,茎部均分为上部茎和下部茎两部分. 所有样品经冷冻干燥并磨碎,-4℃保存以备分析.
样品总汞浓度由Milestone DMA-80直接测汞仪测定,样品经热化学分解后由高纯氧气作载气,通过催化炉捕集去除其他气体杂质(卤素、 氮硫氧化物等),迅速加热金汞齐化管释放富集其上的汞蒸气,用单波长原子吸收分光光度计在253.7 nm的波长下测量[24]. 植物标样为GBW10020[柑橘叶,(150±20) ng ·g-1],样品加标回收率为98%~103%; 土壤标样为GBW08303[污染农田土壤,(2150±60) ng ·g-1]和GBW07404[石灰岩土壤,(590±50) ng ·g-1],样品加标回收率分别为95%~107%和96%~105%. 每个样品测2次取平均值,每测10个样品用标样进行回测以评价仪器的稳定性. 仪器对固体样品的检出限为0.005 ng,重复性RSD<1.5%. 2 结果与讨论 2.1 熏气前后气室内土壤汞含量的变化
熏气前后分别采集各气室内水稻根部土壤(20 cm)和表层土壤(1 cm),并分析土壤中总汞含量. 结果(表 1)表明,各气室在熏气前后水稻根部土壤和气室表层土壤的汞含量均无显著差异(P>0.05); 在不同大气汞质量浓度下根部土壤和表层土壤中汞含量也无显著差异(P>0.05). 熏气后土壤的汞含量较熏气前略低,表明气室内土壤有轻微汞释放,这与气室内的快速上升气流及温度、 光照有关,Gillis等[25]和Wallschlger等[26]的研究显示,风速的增强能够促进土壤汞的释放,Ma等[27]报道土壤汞的释放与温度、 光照强度等有明显的相关性. 由此本研究的熏气过程中未有GEM沉降而导致气室内土壤汞含量的增加.

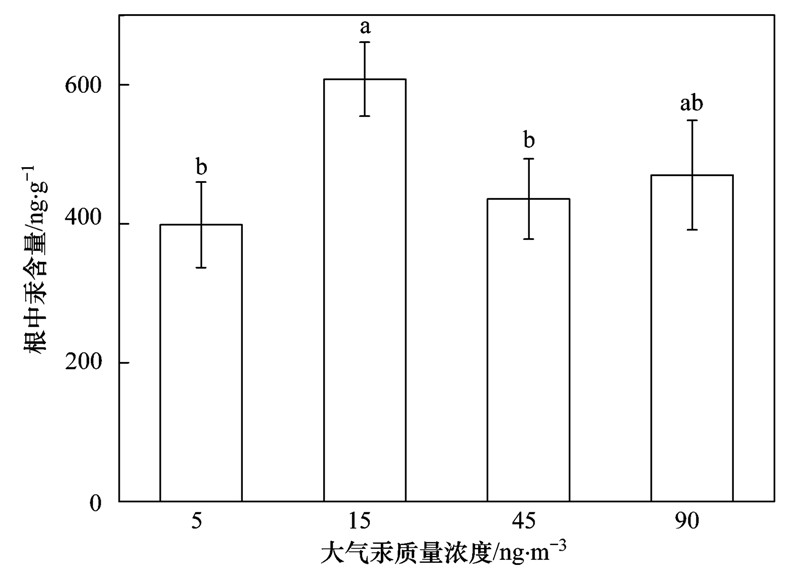

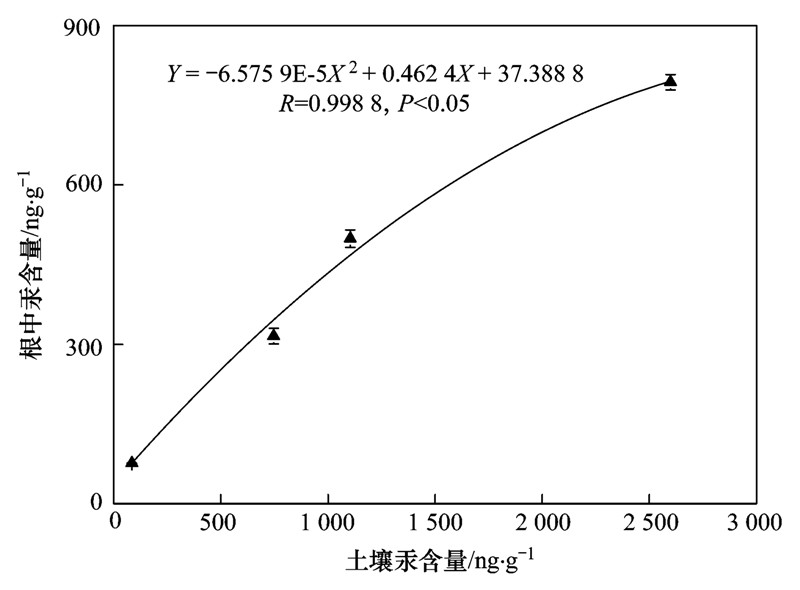

水稻根汞含量在不同大气汞质量浓度下无显著差异(图 3,P>0.05),但随土壤汞含量的升高呈二次拟合增加(图 4,R=0.9988,P<0.05),表明水稻根中汞含量与大气汞质量浓度无显著相关性,与土壤汞含量呈显著正相关. Niu等[16,17]对小麦、 玉米及其他4种作物的研究结果表明,根中汞含量随土壤汞含量的增加而线性增加,与大气汞质量浓度无显著相关性. 对于木本植物而言,研究表明根汞含量与土壤汞含量呈显著正相关[7,9]. Millhollen等[10]对草本植物的研究结果也表明,种植在高汞含量土壤的植物根中汞含量较高. 两个实验结果共同表明,水稻根中的汞主要来自于对土壤中汞的吸收累积.

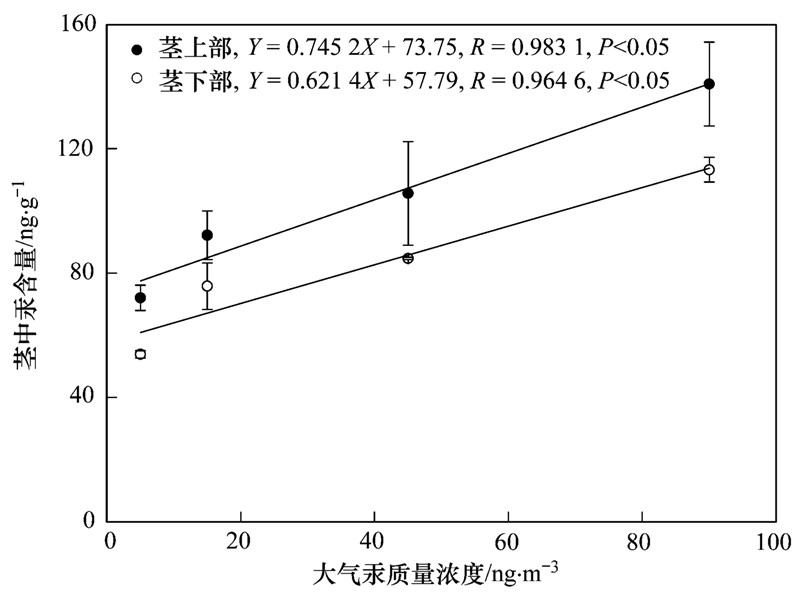

水稻茎上部和茎下部的汞含量在不同大气汞质量浓度下均有显著差异(图 5,P<0.05),且随着大气汞质量浓度的升高呈线性增加(茎下部RB=0.9646,茎上部RU=0.9831). 在相同的大气汞质量浓度下,水稻茎上部的汞含量均高于茎下部,表明茎上部对大气汞的吸收累积要大于茎下部.

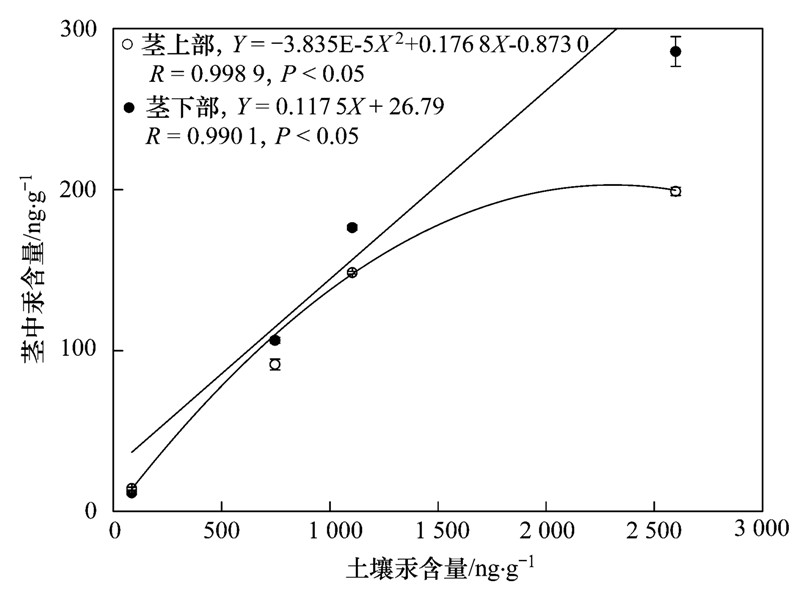

水稻茎上部的汞含量随土壤汞含量的升高呈二次拟合增加(图 6,RU=0.9989,P<0.05),茎下部汞含量随土壤汞含量的升高呈线性增加(RB=0.9901,P<0.05). 在背景土壤汞含量下,茎上部汞含量比茎下部汞含量高,而在加汞土壤水平下,水稻茎下部的汞含量均高于茎上部,表明土壤汞含量的变化对水稻茎下部的影响较大.
两个实验结果共同说明,水稻茎中的汞一部分来自于对大气汞的吸收,一部分来自于根吸收的土壤汞向地上部分的传输. 熏气水稻上部茎的汞含量普遍高于下部茎的汞含量,土壤加汞水稻上部茎汞含量均低于下部茎,而上部茎组织生长时间又比下部茎组织生长时间短,表明大气汞对茎中汞的积累影响更大. 这与Niu等[16]对小麦和玉米茎中汞对大气/土壤汞浓度的响应关系结果一致. Fay等[11]对3种木本植物的研究结果也表明,茎汞含量受土壤和大气汞浓度的共同影响,但大气汞浓度对其影响更大. Greger等[28]对于5种农作物的研究表明,土壤中仅有0.17%~2.5%的汞传输到地上部分. 2.4 水稻叶汞对大气/土壤汞浓度升高的响应
开顶式熏气实验结果表明,水稻叶中汞含量在不同大气汞质量浓度下有显著差异(图 7,P<0.05),且随着大气汞质量浓度的升高呈二次拟合增加(R=0.9985); 土壤加汞实验结果(图 8)显示,水稻叶中汞含量随着土壤汞含量的升高也呈二次拟合增加(R=0.9983),但相关性不显著(P>0.05)且拟合系数远小于熏气实验拟合结果. 以上表明水稻叶中汞主要来自于对大气汞的吸收,部分根吸收的土壤汞也可通过茎向叶片传输并富集.
目前,学术界普遍认为树木叶中的汞主要来自于对大气汞的吸收[7, 9, 10]. 对于草本植物,Niu等[16,17]的田间实验表明,小麦、 玉米、 生菜、 萝卜、 苜蓿和黑麦草的叶汞含量随大气汞质量浓度的增加而线性增加;
郑顺安等[29]对5种叶菜类植物的研究结果表明,叶菜汞含量与污灌区气态汞含量对数之间呈现极显著的线性关系; De Temmerman等[30,31]的现场观测实验也发现,黑麦草和叶菜类植物叶汞含量与氯碱厂周边大气汞质量浓度有较好的线性关系. 另一方面,杜道灯等[32]的研究表明小麦和水稻茎叶中汞的残留量随土壤汞处理含量的增加而显著增加,且Schwesig等[33]估测曲芒发草(Deschampsia flexuosa)和小叶麦冬草(Calamagrostis villosa)叶中汞来自土壤的比例分别高达93%和30%. 由此草本植物叶中汞的来源还存在很大的不确定性. 2.5 水稻地上生物质中汞的大气来源

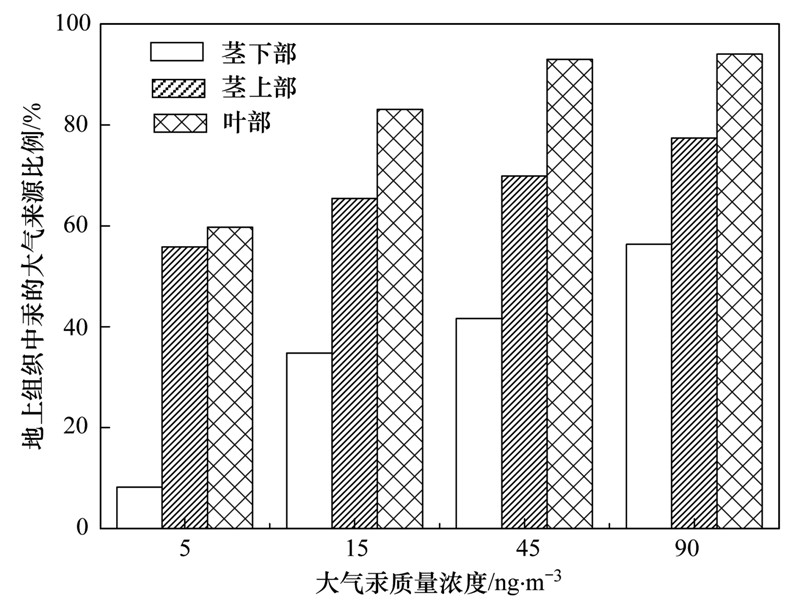

开顶式气室熏气和土壤加汞培育实验表明,水稻地上组织汞既来自对大气汞的吸收又来自土壤汞的传输富集,那么究竟大气对水稻地上组织汞的贡献比率是多少?利用土壤培育实验中水稻叶汞对土壤汞含量的响应关系(Y=-1.2179E-5X2+0.0726X+16.6012),在本研究熏气实验土壤汞平均含量(192.7 ng ·g-1)下,水稻叶汞含量为30.1 ng ·g-1,假设该叶汞全部来自于土壤汞的传输富集,结合熏气实验水稻叶汞对大气汞质量浓度的响应,可获得不同大气汞质量浓度下,水稻叶中汞来自大气的至少为60%~94%(图 9). 同理,利用熏气实验中水稻叶汞对大气汞质量浓度的响应关系(Y=-0.073X2+11.973X+16.387),在本研究平均大气汞质量浓度(5 ng ·m-3)下,水稻叶汞来自土壤传输至多为39%. 因此水稻叶中的汞主要来自于对大气汞的吸收,Laacouri等[34]对4种落叶乔木的研究也表明,叶片组织是大气汞在植物体内汞储存重要的库. 水稻茎中的汞一部分来自于对大气汞的吸收,一部分来自于根吸收的土壤汞向地上部分的传输. 根据土壤加汞培育实验水稻上部茎汞含量对土壤汞的拟合关系(Y=-3.835E-5X2+0.1768X-0.8730),在熏气实验土壤汞平均含量(192.7 ng ·g-1)下,水稻上部茎汞含量为31.8 ng ·g-1,假设该茎汞全部来自对土壤汞的富集,结合开顶式熏气实验,上部茎中汞来自大气的至少为56%~77%(图 9); 同理,根据土壤加汞培育实验水稻下部茎中汞含量对土壤汞的拟合关系(Y=0.1175X+26.79),结合开顶式熏气实验,下部茎中汞来自大气的仅为8%~56%(图 9). 由此,水稻地上部分生物质汞主要来自对大气汞的吸收.
(1) 采用开顶式气室结合恒温GEM生成系统提供稳定的气态元素汞源,可根据实验设计需求调控各熏气室内不同大气汞浓度水平,且底部布气法在整个熏气过程中未发生气态汞的沉降,因此本实验方法在研究大气-植物间汞的交互作用方面是可行的.
(2) 熏气气室内大气汞质量浓度的升高对水稻叶中汞的积累有显著影响,土壤汞含量的升高对水稻根中汞的积累有显著影响,茎中汞含量受大气和土壤汞的共同影响,且茎上部受大气汞的影响较大,茎下部受土壤汞的影响较大.
(3) 结合开顶式熏气实验和土壤加汞培育实验的结果,水稻根中汞全部来自于对土壤汞的富集,地上组织中汞主要来自于对大气汞的吸收,且叶部对大气汞的吸收大于茎部对大气汞的吸收,同时有少部分来自根吸收的土壤汞向上传输,在茎部和叶部富集.
